Resumen de contenidos para Seafloor HydroLite-TM

  • Página 2: Equipo Suministrado

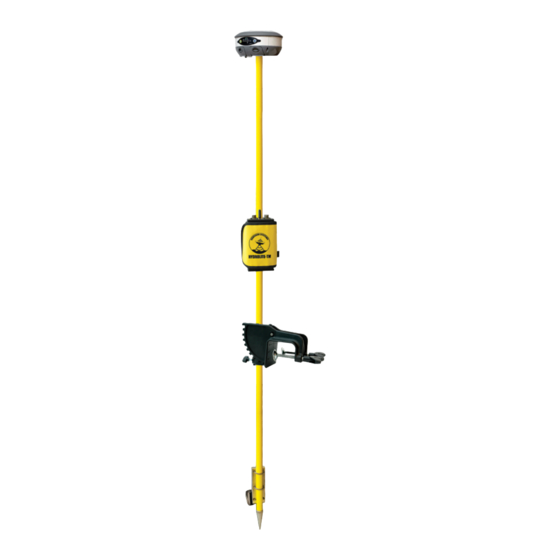

    1. Introducción El HydroLite-TM (Transom Mount) Kit de poste de levantamiento proporciona una solución de levantamiento integrada, lo que permite montaje de la sonda de SonarMite. El video de configuración de YouTube muestra cómo ensamblar el Kit de poste HydroLite-TM.

  • Página 3: Ensamblar El Kit De Poste

    GPS por fabricante • CD-ROM de entrenamiento manual de usuario otros programas • 1 año de garantía en piezas y mano de obra Sistema HydroLite-TM en estuche resistente 3. Opciones • antena GPS • registrador de datos • software •...

  • Página 4: Configurar El Dispositivo

    4.3 Conecte la antena GPS Conecte la antena GPS a la parte superior del poste y gire de 2 a 10 minutos para rastrear satélites. Asegurar que la antena GPS tenga una vista clara del cielo en todo momento. 4.4 Configurar el dispositivo Dependiendo del GPS / recopilador de datos, siga la guía de inicio adecuada para ese sistema específico;...

  • Página 5: Posición Del Poste Hydrolite-Tm

    5. Cosas para verificar antes de llamar al soporte técnico 5.1 Posición del poste HydroLite-TM: ¿El poste es lo más recto posible? ¿Está el transductor en agua y más abajo que el fondo de la embarcación? 5.2 ¿Hay una luz roja parpadeante en la placa frontal? 5.3 ¿El transductor hace un sonido de tictac?

  • Página 6: Eliminación Del Transductor De Hydrolite-Tm

    7. Eliminación del transductor de HydroLite-TM Para retirar el transductor, desenrosque la sección que contiene el transductor del kit de poste restante en un Ángulo de 45 grados, coloque la cabeza del transductor en una almohadilla protectora y presione firmemente hasta que se libere.

  • Página 8: Introducción

    SonarMite MILSpec / SonarM8 Introducción El SonarMite MILSpec y el HydroLite-TM fueron diseñados para ser ultraportátiles, de grado topográfico y autónomos. Sistema de levantamiento batimétrico. La batería interna, Bluetooth y la fácil integración lo hacen popular con encuestas y Empresas de ingeniería.
  • Página 9 utilizado para la transferencia de datos • CD-ROM de entrenamiento manual de usuario otros programas • 1 año de garantía en piezas y mano de obra Empezando El ecosonda SonarMite MILSpec se puede usar en múltiples configuraciones: • inicie sesión en HYPACK u otro software de levantamiento hidrográfico en computadoras portátiles •...
  • Página 10 Paso 1: encender el sistema Enchufe el cable del transductor a la caja de control; buscar una luz LED roja parpadeante. La luz roja indica que el sistema está encendido y sacando profundidades. El transductor DEBE estar enprofundidades de agua a salida. Paso 2: conéctese a Bluetooth Cuando el sistema está...
  • Página 11 Paso 6: carga de la batería interna Cargue completamente la batería, durante la noche, antes de usar el sistema. Una descarga completa y recarga debe ser realizado cada seis meses. Paso 7: configuración de SonarMite Las siguientes páginas describen varios formatos de datos de salida. así...
  • Página 12 7c1. SENA BITERM por Bluetooth: http://seafloorsystems.com/pdf/sena_bterm.pdf 7c2. WCOM32 Bluetooth o serial a la computadora portátil. (El software está incluido en SonarMite CD ROM) 7d. Ver datos de transmisión: Control-F: recorre los formatos de salida a continuación Control-S: guarda el formato de salida Control-R: restablece el sistema a la salida predeterminada (el la unidad DEBE estar en formato de sistema para poder trabajar)
  • Página 13 El modo ASCII es principalmente para usuarios de Leica; 0.48 representa la profundidad. 7d3. Formato 2 modo DBT NMEA (ejemplo a continuación) $ SMDBT, 1.6, f, 0.48M ,, # 5C $ SMDBT, 1.6, f, 0.48M ,, # 5C $ SMDBT, 1.6, f, 0.48M ,, # 5C $ SMDBT, 1.6, f, 0.48M ,, # 5C $ SMDBT, 1.6, f, 0.48M ,, # 5C $ SMDBT, 1.6, f, 0.48M ,, # 5C...
  • Página 14 7d7. Modo de formato 7 para la configuración del sistema (ejemplo a continuación) SYS> 54 0,48 109109 0116 1500 0,2 0 SYS> 54 0,48 109109 0116 1500 0,2 0 SYS> 54 0,48 109109 0116 1500 0,2 0 SYS> 54 0,48 109109 0116 1500 0,2 0 SYS>...
  • Página 15 Paso 8: uso de SonarMite / HydroLite-TM en el campo El kit de poste HydroLite-TM proporciona un integrado solución de encuesta, que permite un fácil montaje del SondaMite ecosonda. El video de configuración de YouTube demuestra cómo ensamblar el poste HydroLite-TM equipo.

  • Página 16: Extracción Del Transductor De Hydrolite-Tm

    Extracción del transductor de HydroLite-TM Para retirar el transductor, desenrosque la sección que contiene el transductor del kit de poste restante. En un Ángulo de 45 grados, coloque la cabeza del transductor en una almohadilla protectora y presione firmemente hasta que se libere.
  • Página 17 PREGUNTAS MÁS FRECUENTES. ¿Se requiere doble frecuencia? Los ecosondas de doble frecuencia se diseñaron originalmente para su uso por parte de los buques de navegación marítima a fin de informar sobre datos confiables profundidades de frecuencia en situaciones de aguas profundas, y navegación de alta frecuencia más precisa dentro de áreas poco profundas.
  • Página 18 • Las sirenas de haz estrecho con algoritmos de detección de fondo pueden detectar mal la placa móvil. • Los componentes electrónicos digitales modernos son muy precisos y estables. Todavía hay un requisito para la calibración de la velocidad del sonido, pero si es necesario, esto debe medirse utilizando una sonda de velocidad de sonido calibrada bajó...
  • Página 19 ¿Necesito más pings por segundo? Suponiendo que todos los pings devuelven buenos valores, la ventaja de más pings por segundo es que el barco de inspección puede viajar más rápido y, por lo tanto, cubre áreas mucho más grandes en menos tiempo. La suposición de que más pings proporcionan los datos de encuestas densas de mayor calidad no es así.
  • Página 22 La aplicación Sonarmite es una aplicación de Android diseñada para funcionar con la popular SonarMite Bluetooth Echo Sounder utilizada en aplicaciones de topografía hidrográfica. Con la desaparición de Hyperterminal como una aplicación de terminal estándar, el usuario final queda con pocas opciones para un programa de comunicaciones simple con dispositivos de datos en serie.

  • Página 23: Diseño De La Aplicación

    Diseño de la aplicación La aplicación SonarMite es un programa de una sola capa con todos los accesos desde la pantalla principal, para maximizar el área de visualización, la pantalla solo admite el modo vertical y suprime la rotación de la pantalla.

  • Página 24: Configuracion

    Configuracion Antes de ejecutar la aplicación: la aplicación SonarMite no anula la configuración del sistema, por lo que antes de que el usuario lance la aplicación, debe configurar la siguiente configuración del sistema ... 1 Habilite Bluetooth, si el Android no tiene o no es compatible con Bluetooth, se mostrará un mensaje de error y la aplicación se detendrá.
  • Página 25 4 Presione el botón Conectar, el LED de transmisión del SonarMite debería iluminarse y los datos deberían comenzar a aparecer desplazándose en la ventana de datos. 5 Al presionar desconectar o hacer que la aplicación pierda la ventana superior forzará a cerrar cualquier conexión Bluetooth abierta.

  • Página 26: Cambios De Versión 18 De Marzo De 2014

    Cambios de versión 18 de marzo de 2014 2.1 - Botón SAVE agregado - Esto guardará cualquier formato o cambios de SV en el SonarMite para que aparezcan en el dispositivo al iniciar o reiniciar. 2.1 - Botones SV + y SV- agregados - Estos aumentarán / disminuirán la velocidad del sonido en 10 m / s cuando el formato esté...
  • Página 27 Para configurar el estilo de encuesta Cargar hoja de estilo personalizada (delimitada con / profundidad aplicada) Desde el menú de Trimble Access, toque configuraciones / estilos de encuesta / nombre de estilo Toque ecosonda, seleccione un instrumento del campo de tipo. Configure el puerto del Controlador: si configura el puerto del Controlador en Bluetooth, debe configurar los ajustes de Bluetooth del Echosounder.

  • Página 28: Asociación Bluetooth

    La latencia y el borrador normalmente se dejan en 0. La latencia satisface las ecosondas donde el controlador recibe la profundidad después de la posición. El software de topografía general utiliza la latencia para igualar y almacenar la profundidad cuando se recibe con puntos topográficos continuos que se guardaron previamente.
  • Página 29 Toque Config y asegúrese de que Bluetooth esté activado. En un controlador TSC2, asegúrese de que las casillas de verificación (activar Bluetooth) y (Hacer que este dispositivo sea reconocible para otros dispositivos) estén seleccionadas. En un controlador Trimble CU (modelo 3), seleccione la pestaña de encendido y luego asegúrese de que las casillas de verificación (habilitar bluetooth) y (Detectable) estén seleccionadas.
  • Página 30 Inicie un escaneo en el controlador. En una tableta Trimble, toque (Agregar un dispositivo). En un controlador TSC2, toque la pestaña (dispositivos) y toque. (Nueva asociación ...). En un controlador Trimble CU (Modelo 3), toque la pestaña (escanear dispositivo) y luego toque (escanear).
  • Página 31 antigua. La versión 3 o el último MILSpec SonarMite el PIN / Passkey es: 1234 Deje la caja del puerto serie vacía. Toque finalizar y se configurará el bluetooth. Sugerencia de recopilación de datos: Al iniciar la recopilación de datos, debe configurarse de la siguiente manera: - Topo continuo - A tiempo...
