2.4 Verbindingen voor verwarmingssystemen
d.m.v. zonne-energie
SolarWave™ tanks zijn bedoeld voor het gebruik op systemen
die indirect door middel van zonne-energie verwarmd worden
en kunnen gemonteerd worden op de aanvoer- of retourzijde
van de circulatiepomp. Als een condensor gebruikt wordt
om verdamping af te koelen, moet deze tussen de solaire
vloeistofkring en de expansietank geplaatst zijn. Een overdrukklep
moet gebruikt worden en de maximale operationele parameters
mogen niet overschreden worden. Als verwacht wordt dat de
temperatuur van het solaire systeem boven het verdampingspunt
van de vloeistof kan stijgen, is een condensor of spoel nodig tussen

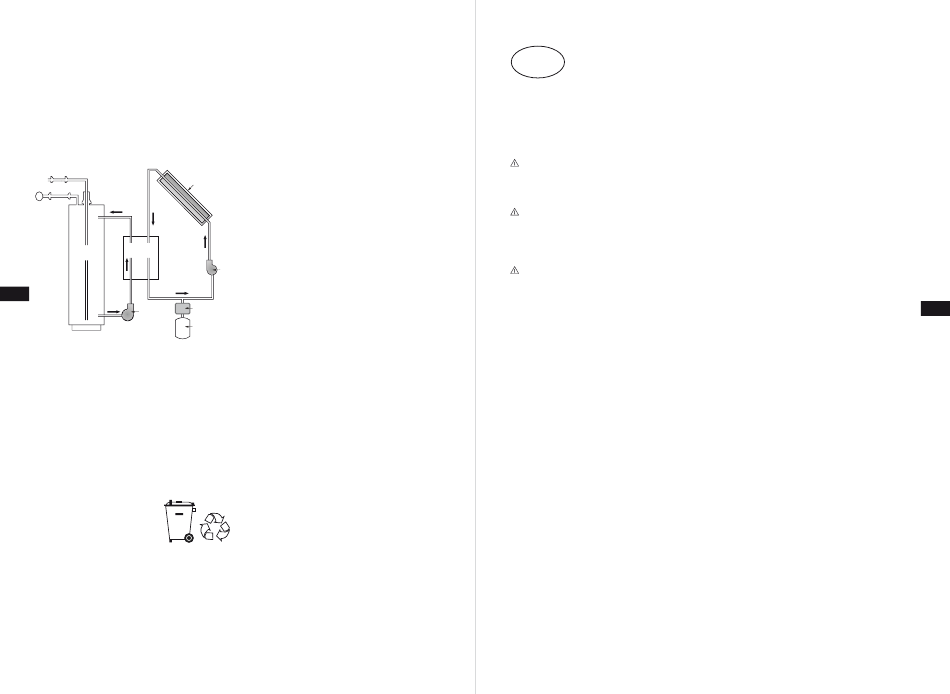

de zonnecollector en de expansietank (Zie Fig. 2.4.).
Koud
Zonnecollector
Heet
Warmtewis-
Opslagtank
selaar
DU
Pomp
Fig. 2.4
2.5 Bedieningsprincipes thermische expansie
Water zet uit als het verwarmd wordt. Een thermische
expansietank wordt gebruikt om deze natuurlijke waterexpansie
op te vangen die anders tot verhoogde druk op het systeem zou
kunnen leiden en schade veroorzaken aan de leidingen, fittingen
en andere systeemonderdelen. Een thermische expansietank
maakt gebruik van een membraan, verzegeld binnenin de druktank,
om een barrière te creëren tussen het water en de luchtkamer.
De luchtkamer werkt als een kussen dat samengedrukt wordt als
het hete water uitzet. De thermische expansietank absorbeert
het uitgezette watervolume en zorgt voor een constante druk
in het systeem. Door een thermische expansietank te gebruiken,
gaat er ook geen water en energie verloren. Dit wordt bereikt
doordat er geen water hoeft worden bijgevuld en opnieuw
verwarmd omdat de overdrukklep niet in werking treedt tijdens
de verwarmingscycli.
3. Verwijdering
Informeer bij de lokale autoriteiten
voor een correcte verwijdering en
recyclage.
www.globalwatersolutions.com
44
Pomp
Condensor
SolarWave
TM
Tank
DA INSTALLATIONS- OG BETJENINGSMANUAL
PressureWave™ / Max™ / UltraMax™ / M-Inox™ / E-Wave™ / Challenger™
/ C2Lite™ / Flow-Thru™ / HeatWave™ / SolarWave™ / ThermoWave™ Series
FORSIGTIGHEDSREGLER OG ADVARSLER
FORSIGTIGHED: For at forhindre personulykker, skal du
forvisse dig om at alt vandtryk er udlignet fra tryksystemet, før
arbejdet udføres. Vær sikker på at pumperne er frakoblet og/eller
elektrisk isoleret.
ADVARSEL: Det anbefales stærkt at systemet beskyttes af en
passende overtryksventil ved eller under det maksimale tanktryk.
Hvis der ikke installeres en overtryksventil, kan det resultere i tank
eksplosion pga. systemfejl eller overtryk, der kan resultere i skader
på ejendom, alvorlige personskader eller dødsfald.
ADVARSEL: Hvis tryktanken lækker eller viser tegn på korrosion
eller skader må den ikke anvendes.
Installeret hos __________af_______________
LÆS VENLIGST ALLE INSTRUKTIONER FØR
DU INSTALLERER DIN NYE GLOBAL WATER
SOLUTIONS (GWS) TANK
Disse instruktioner er blevet udarbejdet for at gøre dig bekendt
med den korrekte metode for installation og drift af din GWS
tryk tank. Vi anbefaler at studere dette dokument omhyggeligt og
følge alle anbefalinger. Hvis der opstår installationsvanskeligheder
eller hvis du behøver yderligere rådgivning, skal du kontakte den
forhandler som du har købt systemet hos eller det nærmeste
GWS salgskontor.
• PressureWave™, Max™, UltraMax™, M-Inox™, E-Wave™,
Challenger™, C2Lite™, og FlowThru™ Serie tanke er designet
til brug i brønde eller transportable vand boostersystemer. Der
refereres til afsnit 1 for installationsdetaljer.
• HeatWave™ og SolarWave™ serie tanke er designet til brug
i ikke-transportable hydroniske eller solopvarmede lukkede
systemer. Der refereres til afsnit 2 for installationsdetaljer.
• ThermoWave™ serie tanke er designet til brug i transportable,
åbne vandvarmer systemer. PressureWave™, E-Wave™,
og Challenger™ serie kan også bruges i åbne vandvarmer
applikationer. Der refereres til afsnit 2 for installationsdetaljer.
• Se mærkaten på tanken for maksimal arbejdstryk og maksimum
temperatur. .
• Sørg for at beskytte tank, rørsystemer og alle systemkomponenter
for frost.
• Fabrikanten er ikke ansvarlig for nogen vandskader i forbindelse
med denne membran tryktank.
INSTALLATION SKAL SKE I OVERENSSTEMMELSE MED
LOKALE OG NATIONALE VVS REGLER.
www.globalwatersolutions.com
1. Installation af Brøndtank og Booster
systemtank
1.1 Passende GWS tank placering
For at sikre at din tank får et langt service liv skal den altid
installeres på et tørt, overdækket sted. Tanken må ikke gnide mod
omgivende hårde flader, såsom vægge, etc.
Installer tanken på et passende sted for at forhindre vandskader
på grund af lækager. Tanken skal altid placeres nedstrøms fra
pumpen. Hvis tanken installeres på et lavere niveau end afløbet,
skal der installeres en kontrolventil. Hvis tanken bliver installeret
periferert fra pumpen installeres en trykventil tæt på tanken.
Tanken skal placeres så tæt som muligt på trykventilen, transducer
eller strømningsføler. Dette vil reducere de uønskede effekter af
friktionstab og niveauforskelle mellem tanken og/eller vandets
hoved- og trykventil, transducer eller føler.
1.2 Systemforbindelse
1. Placer GWS tanken på den endelige ønskede position.
2. Opret efter behov. Alle ver tikale og horisontale tanke skal
placeres på et solidt underlag. Hvis det er sandsynligt at der
opstår vibrationer i nærheden af tanken skal tanken monteres på
vibrationsdæmpere. Tanke med base i rustfrit stål skal monteres
ved brug af de medfølgende "L" bøjler, mens tanke med plastik
base skal monteres gennem hullerne i basen. For baser uden
huller, skal der bores huller på fire punkter med lige stor afstand
fra kanten af basen, hvorefter den monteres. Inline tanke skal
forbindes direkte til pumpen eller til en forsyningslinje ved brug
af en "T" forbindelse.
3. Forbind til pumpens forsyningslinje med et kort rør for
at eliminere unødvendige friktionstab. Forvis dig om at alle
forbindelser er spændte, men ikke overspændte.
4. Alle rørforbindelser skal være i overensstemmelse med gældende
lokale regler og standarder.
5. Referer til tankens datamærkat for at bekræfte BSP eller NPT
gevindforbindelser.
1.3 Justering af forhåndstryk
Korrekt tryk er nødvendigt for passende tankpræstationer.
1. For tanke, der er installeret med en trykventil kontrolleret
pumpe med en differentiel tryk opsætning på op til 20 psi (1,4
bar), skal fortrykket indstilles til 2 psi (0,2 bar) under lukketrykket.
2. For tanke, installeret med en pumpe, der er kontrolleret med
en trykventil med et differentielt tryk på mere end 20psi (1,4
bar), skal den elektroniske kontrol eller variable hastighedskontrol
indstilles til 65 % af lukke- eller det maksimale systemtryk.
3. For tanke, installeret på hovedtrykket, skal fortrykket indstilles til
at være lig med hovedtrykket. For hovedtryk, der overstiger 88 psi
(6 bar), skal der installeres en passende trykregulator.
DA
