9. Monte la unidad trasera a la pared usando los tornillos.
10. Conecte los cables deseados al bloque de terminales del panel posterior según lo
ilustrado en el Diagrama de Cableado del GTi, en la página 2-6.
11. Si lo desea, antes de cerrar la unidad:
Configure los puentes como se describe en la página 2-11.
Ajuste el contraste del LCD como se describe en la página 2-12.
Cierre cubierta de la batería (después de colocar las baterías) y
fijación de la batería (si se requiere).
12. Después de que las conexiones del cableado hayan sido hechas, retorne el PCB a su
lugar y reconecte el cable de cinta al panel frontal.
IMPORTANTE:
!
Antes de conectar el
.
desconectada
13. Cierre las dos partes del panel como sigue:
Encaje el panel delantero en las aletas superiores de las ranuras apropiadas en el
panel trasero. Preste atención a la colocación del resorte del tamper (ver figura 2-5).
Empuje el botón del panel delantero sobre el panel trasero de manera que las aletas
de fijación en la parte inferior lo sostengan.
Reate el tornillo de fijación del estuche situado en el fondo.
IMPORTANTE:
!
Descargando Electricidad Estática: Observe por favor que es importante descargar la electricidad estática que
pudo haberse acumulado en su cuerpo antes de que usted toque un circuito. Para hacer esto, toque la tierra.
Siguiendo Regulaciones Locales: Asegúrese de seguir las regulaciones locales con respecto a la protección
contra incendios, instalación eléctrica, contaminación del ruido, y a la instalación de los sistemas de seguridad.
GTi,
asegúrese de que la conexión a las redes de alimentación, o la batería esté

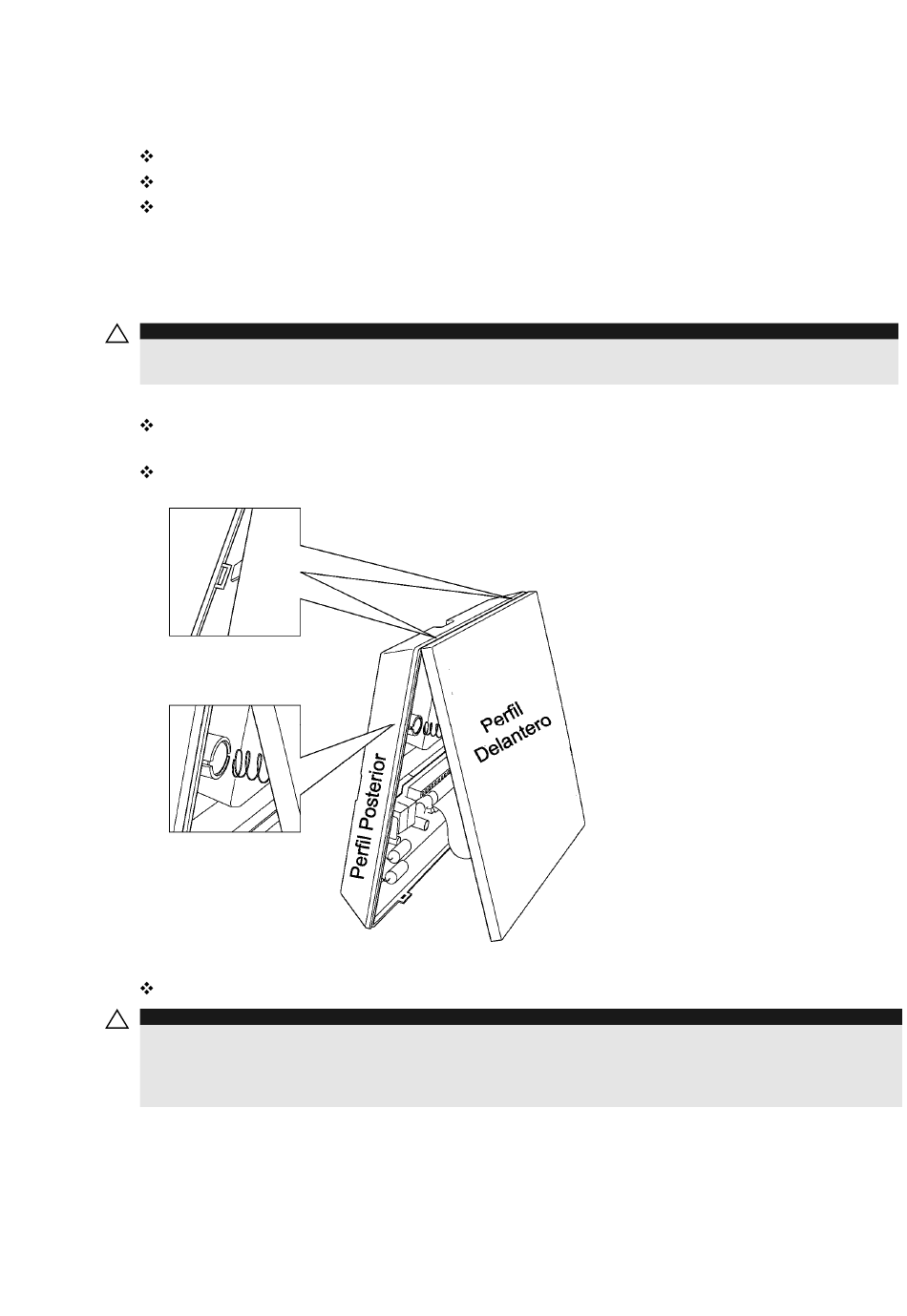

Figura 2-5: Aletas de Fijación y Resorte del Tamper
GTi Manual de Instalación y Programación
ierre el tornillo de
c
2-5
