Resumen de contenidos para SHOWTEC Compact Par 18 Tri MKII

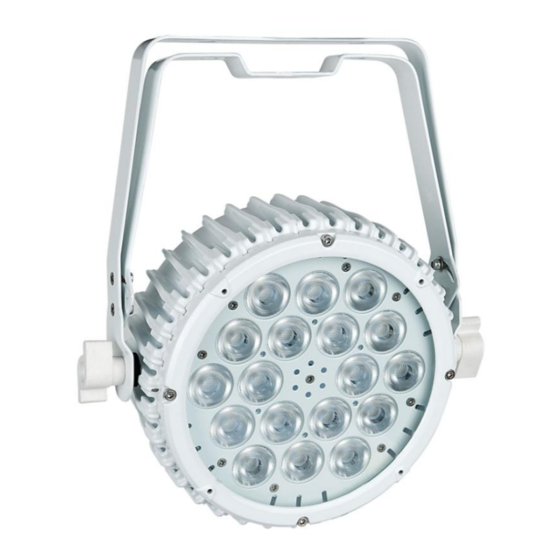

- Página 1 Compact Par 18 Tri MKII ORDERCODE 42592W...
- Página 2 Showtec ofrece algunos de los productos con mejor calidad y precio del mercado. Por lo tanto, la próxima vez que desee adquirir equipos de iluminación de calidad, vuelva a Showtec. Con Showtec siempre conseguirá los mejores productos Gracias.
-
Página 3: Tabla De Contenido
Showtec Showtec Compact Par 18 Tri MKII Guía del producto ™ Advertencia ..................................2 Instrucciones de seguridad ............................2 Normas para el funcionamiento ..........................4 Montaje ..................................4 Procedimiento de devolución ........................... 5 Reclamaciones ................................5 Descripción del dispositivo ............................. 6 Parte trasera .................................. -
Página 4: Advertencia
Su envío incluye: • Compact Par 18 Tri MKII con cable IEC de alimentación 1,5 m • Manual del usuario Vida útil de los ledes El brillo de los ledes disminuye gradualmente con el paso del tiempo. - Página 5 Utilice fusibles del mismo tipo y clasificación como recambios. El usuario es el responsable de colocar y operar la unidad Compact Par 18 Tri MKII correctamente. El fabricante no aceptará responsabilidad por los daños provocados por el uso indebido o la instalación incorrecta de este dispositivo.
-
Página 6: Normas Para El Funcionamiento
Encargue la instalación a un distribuidor autorizado. Procedimiento: Si va a colocar la unidad Compact Par 18 Tri MKII en el techo o en vigas altas, debe utilizar sistemas de truss profesionales. Utilice una abrazadera para instalar la unidad Compact Par 18 Tri MKII con su soporte de montaje en el sistema de truss. -
Página 7: Procedimiento De Devolución
Conexión al suministro eléctrico Conecte el dispositivo al suministro eléctrico a través del enchufe. Tenga siempre cuidado de que el cable del color correcto sea conectado al lugar apropiado. Cable para el Reino Internacional Cable para la UE Unido Cable para los EE.UU. Clavija L (vivo) MARRÓN... -
Página 8: Descripción Del Dispositivo
Descripción del dispositivo Características El Showtec Compact Par 18 Tri MKII es un efecto de iluminación de alta potencia que ofrece efectos excepcionales. • Carcasa de Par plana compacta • Diseño elegante • Fuente de alimentación: 100-240 V CA • Interconexión fácil de hasta 15 unidades •... -
Página 9: Parte Trasera
6) Ojo para el cable de seguridad Instalación Quite todo el embalaje de la unidad Compact Par 18 Tri MKII. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. Desconecte siempre del suministro eléctrico antes de limpiar o efectuar un servicio de mantenimiento. -
Página 10: Modos De Control
1. Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire. Utilice un cable XLR de 3 clavijas para conectar la unidad Compact Par 18 Tri MKII. Las clavijas: Tierra Señal -... -
Página 11: Múltiples Unidades Compact Par (Control Dmx)
Múltiples unidades Compact Par (control DMX) 1. Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire. Conecte el extremo del cable de alimentación de CA a un enchufe del suministro eléctrico. Utilice un cable XLR de 3 clavijas para conectar la unidad Compact Par. - Página 12 Cables de datos DMX certificados de DAP Audio • Cable DAP Audio para todo tipo de uso. XLR/3 clavijas macho > XLR/3 clavijas hembra balanceado. Código de pedidoFL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m).
-
Página 13: Panel De Control
Panel de control Fig. A. Visor LED D. Botón Up (arriba) B. Botón Mode (modo) E. Botón Down (abajo) C. Botón Setup (configuración) Modo de control DMX Los dispositivos son direccionados individualmente en una conexión de datos y conectados al controlador. -
Página 14: Descripción General Del Menú
Descripción general del menú... -
Página 15: Opciones Del Menú Principal
3. Direccionamiento DMX 4. Esclavo 5. Controlado por sonido La unidad Compact Par 18 Tri MKII solo mostrará su número de versión en el arranque inicial. 1. Programas incorporados 1) Pulse el botón Mode (modo) hasta que en la pantalla aparezca 2) Con este menú... -
Página 16: Programa De Funcionamiento Automático
2. Programa de funcionamiento automático 1) Pulse el botón Mode (modo) hasta que en la pantalla aparezca 2) Con este menú puede establecer el modo automático de la unidad Compact Par. 3. Modo DMX Con este menú puede establecer la dirección DMX. 1) Pulse el botón Mode (modo) hasta que en el visor aparezca 2) Puede elegir entre 512 direcciones DMX diferentes. -
Página 17: Canales Dmx
Canales DMX 1 canal Canal 1 - Macros de color Sin función 1-22 Rojo 23-45 Verde 46-68 Azul 69-91 Cian 92-114 Amarillo 115-137 Naranja 138-160 Rosa 161-183 Morado 184-206 Azul oscuro 207-229 Verde claro 230-252 Blanco 253-255 Blanco cálido 3 canales Canal 1 –... -
Página 18: Canales
6 canales Canal 1 - Dímer maestro 0-255 Intensidad de la luz de 0 a 100 % Canal 2 – Rojo (cuando el canal 6 está desactivado 0-255 Intensidad gradual del color rojo de 0 a 100 % Canal 2 - Macro RGB (cuando el canal 6 está ajustado entre 1 y 24 Rojo (255) 9-17 Rojo (255), verde (250) -
Página 19: Mantenimiento
Programa 10 (cambio gradual del azul) 250-255 Controlado por sonido Mantenimiento La unidad Showtec Compact Par requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. -
Página 20: Detección Y Solución De Problemas
5. Si no es capaz de determinar la causa del problema, no abra la unidad Compact Par ya que podría dañarla e invalidar la garantía. 6. Devuelva el dispositivo a su distribuidor de Showtec. No responde a la señal DMX Respuesta: Puede deberse al cable o a los conectores DMX, a un fallo de funcionamiento del controlador o a un fallo de la tarjeta DMX del efecto. - Página 21 Problema Causa(s) probable(s) Remedio La corriente no llega al dispositivo. • Compruebe que el dispositivo esté Uno o más encendido y los cables conectados. dispositivos están Se ha fundido el fusible principal. • Cambie el fusible. completamente parados. Los dispositivos se El controlador no está...
-
Página 22: Especificaciones Del Producto
Especificaciones del producto Modelo: Showtec Compact Par • Carcasa de Par plana compacta • Diseño elegante • Fuente de alimentación: 100-240 V CA • Interconexión fácil de hasta 15 unidades • Refrigeración por convección, 100 % silenciosa • Sin parpadeo (apropiado para estudios de TV) •...
