2 DESCRIPCION DE LA MAQUINA
2.1

TRITON 260

2.1.1 Vista frontal

A1
B1
C1
D1
E1
F1
K1
Pos. Sím-
bolo
A1
B1
C1
D1
E1
F1
G1
H1
I1
J1
K1

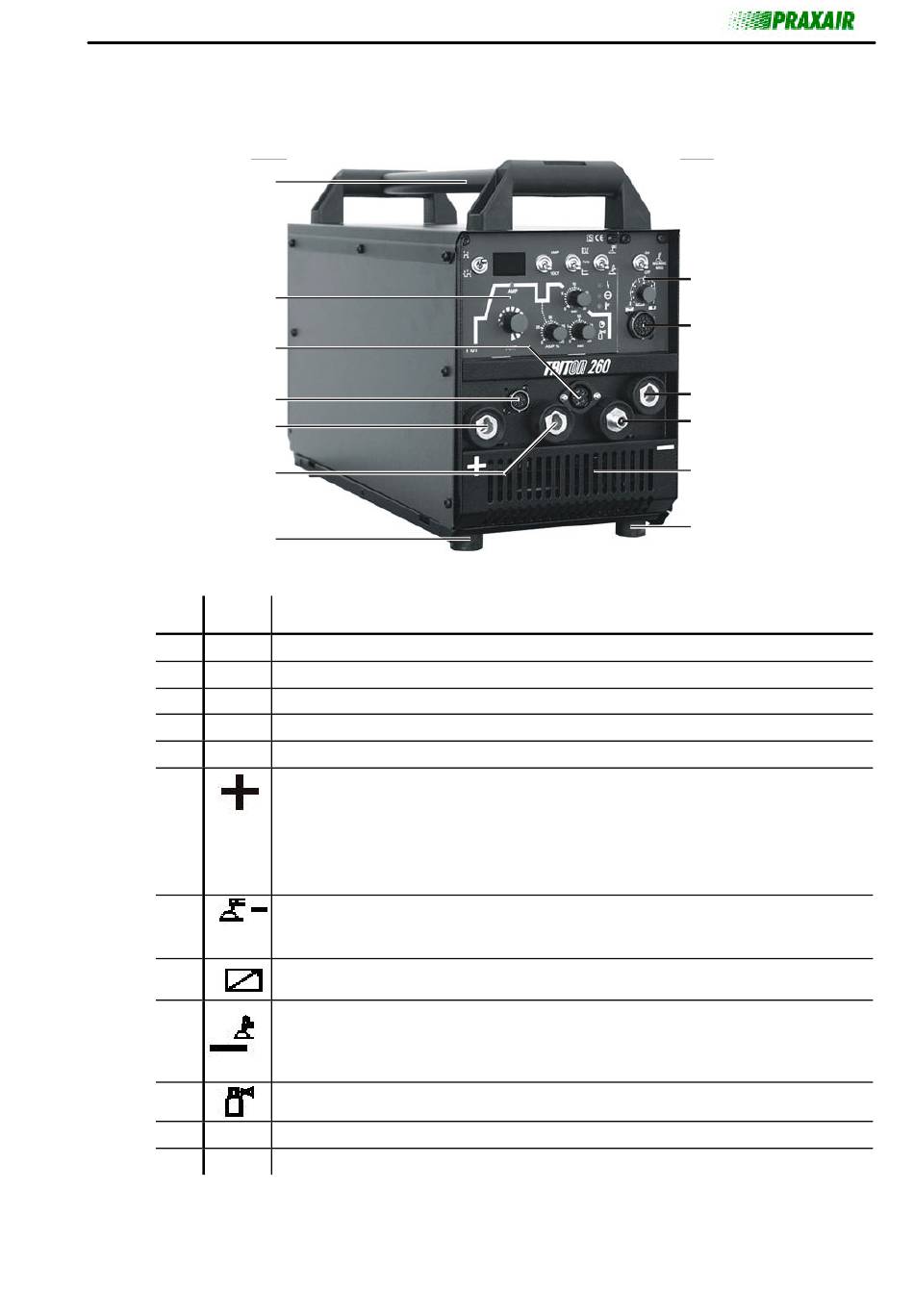

Fig. 2/1, vista frontal
Descripción
Asa de transporte
Correa de transporte (sin fig.)
Elementos de operación (consulte Controlador T101, capítulo 3.1)
Zócalo de conexión de 5 polos: Cable de control del soplete WIG estándar
Zócalo de conexión de 8 polos: Cable de control de los sopletes WIG up / down o Poti
Zócalo de corriente de soldadura (potencial de corriente de soldadura "+"):
Soldadura eléctrica manual:
soldadura TIG:
soldadura MIG/MAG: Conexión de corriente de soldadura al aparato de DV o
Zócalo de corriente de soldadura (potencial de corriente de soldadura "-"):
Soldadura eléctrica manual:
Zócalo de conexión de 19 polos: Conexión del control remoto
Zócalo de corriente de soldadura (potencial de corriente de soldadura "-"):
Soldadura TIG:
Soldadura MIG/MAG: Conexión de corriente de soldadura al aparato de DV o
Casquillo roscado de empalme G¼ (potencial de corriente de soldadura "-")
Conexión del gas de protección para el soldador
Apertura de entrada de aire
Pies de goma
Conexión de la pieza de trabajo o de la sujeción
de electrodos,
Conexión de la pieza de trabajo,
Conexión de la pieza de trabajo
Conexión de la pieza de trabajo o de la sujeción
de electrodos
Conexión de corriente de soldadura para soplete
Conexión de la pieza de trabajo
