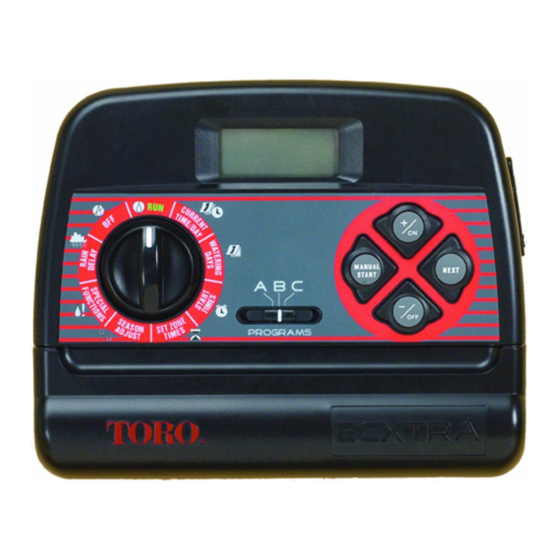

Temporizador de aspersores con programacion por computadora opcional
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Guía del usuario
A
MODELO PARA
EXTERIORES
ON
MANUAL
NEXT
START
B C
OFF
ON
MANUAL
NEXT
START
OFF
MODELO PARA
INTERIORES
Temporizador de aspersores
con programación por
computadora opcional
Características del temporizador
ECXTRA:
• Ampliable con facilidad a 10 zonas (modelo para
interiores) o 12 zonas (modelo para exteriores)
con módulos externos de 2 zonas
• Conectores de cable a presión
• Compatible con el paquete de software de
programación opcional
• 3 programas de riego independientes con:
- En días calendario, por intervalos y en días
pares o impares
- Exclusión de días seleccionados
- Tiempo de riego por zona de 1 minuto a 4 horas
- 4 horas de arranque
• Ajuste del tiempo de riego por estación del año
• Suspensión temporal por lluvia
• Compatible con sensores de lluvia de tipo
normalmente cerrado o normalmente abierto
• Protección automática de circuitos de 24 VCA
• Respaldo de memoria de programas sin batería
• Arranque de bombas programable
