10 Installation et prédisposition pour le
fonctionnement
Lors de l'installation de la machine, il est
impératif de se conformer scrupuleusement
aux prescriptions contenues dans les
paragraphes précédents concernant la
sécurité.
Brancher le câble d'alimentation sur une fiche ayant un
débit de courant correct et monter les fusibles de ligne
retardés avec une valeur nominale appropriée, comme
indiqué sur le tableau DONNÉES TECHNIQUES (page
52).
Faire aussi tout particulièrement attention à ce que le fil
jaune-vert, correspondant à la mise à la terre, soit
effectivement correctement connecté à l'équipement
de mise à la terre (pour garantir la protection de
l'utilisateur).
La machine doit être placée sur une
plate-forme stable, solide et adaptée poids
de la machine. L'inclinaison maximale
autorisée est de 10 °.
Pour la mise en oeuvre de la machine suivre la marche
ci-après:
•
Mettre en place la machine de manière à ce que la
ventilation de refroidissement interne ne puisse en
aucun cas être compromise.
raison il faudra éviter les endroits humides et veiller à
ce que la distance des cloisons, des abris ou autre
soit au moins de 0,5 m.
•
Assurez-vous que la machine est éteinte.

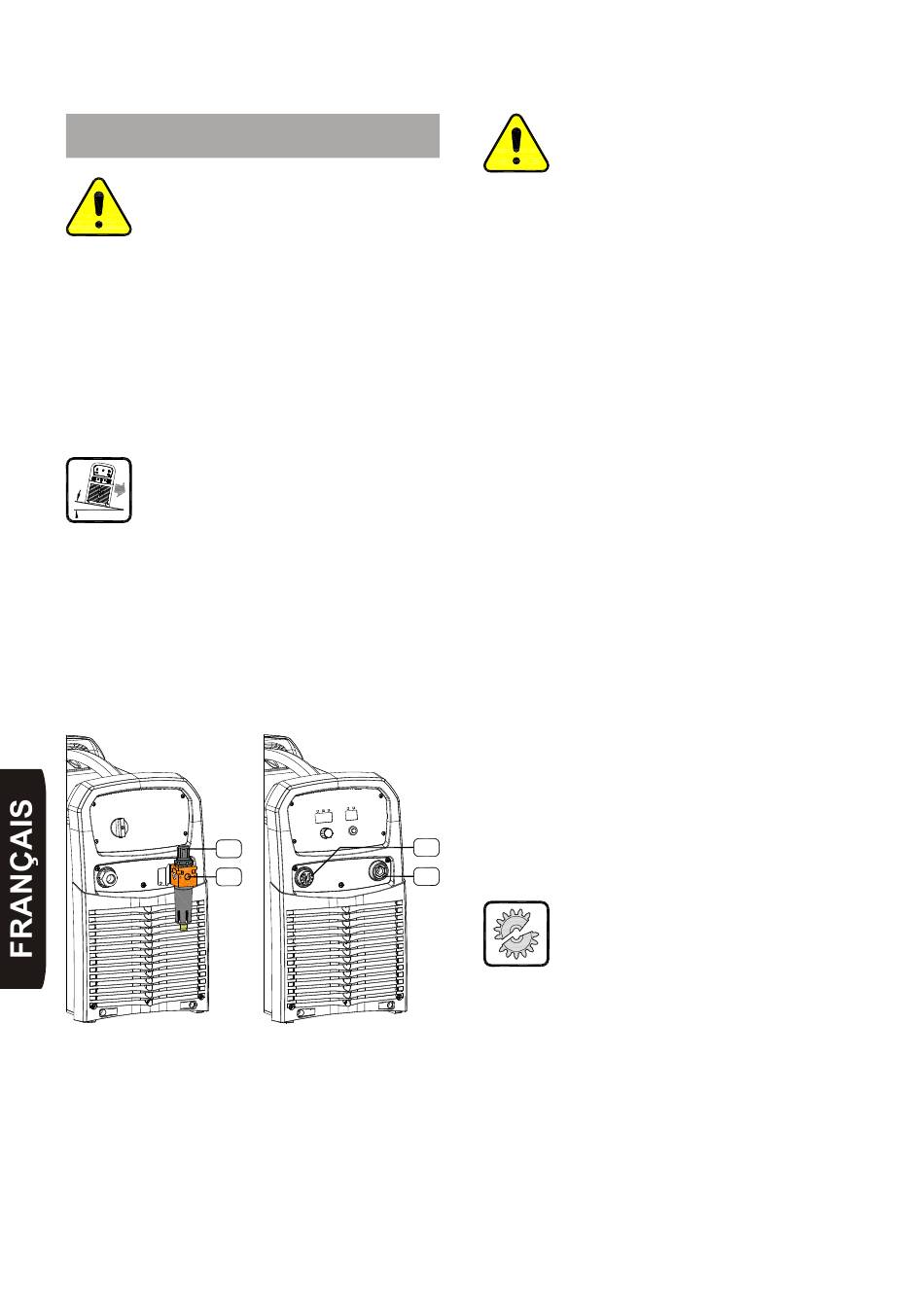

R1
A1
•
Brancher le tube de l'air comprimé à la prise du filtre
régulateur présent sur le dos de la machine. Dans le
cas où l'air comprimé soit débité par une bouteille ou
par un circuit pneumatique avec pression en sortie
superieure à 10 bar, un régulateur de pression doit
être présent aufin de pouvoir baisser la pression
jusqu'à 10 bar.
•
•
•
•
•
•
Pour cette même
•
A2
A3
Important:
Page 30
Si la pression en entrée du filtre
régulateur de la machine était superieure,
le filtre pourrait exploser!
Brancher la torche à la prise centralisée 'C2' située
sur la partie frontale, en ayant soin de serrer
complètement la couronne de fixation.
Brancher le câble de masse à la boucle 'A3' et à un
point propre de la pièce à couper.
Allumez la machine à travers l'interrupteur qui se
trouve derrière et attendez quelque seconde en
verifiant le correct fonctionnement des écrans et led
de signalisation.
Desserrer la buse extérieure de la torche et vérifier
qu'en appuyant sur la touche torche le générateur ne
démarre pas. C'est la garantie que le dispositif de
sécurité de la torche fonctionne correctement. A ce
point, revisser la buse extérieure de la torche.
Appuyez le bouton 'T1' aufin de purger le circuit de
l'air contre éventuelles impuretés.
Réglez à 5÷6 bar la pression de l'air visualisée sur
l'écran 'D2', en faisant fonctionner la poignée 'R1' du
filtre régulateur. Tirez-la vers le haut jusqu'à ce que
vous entendiez le déclic et tournez-la dans le sens
des aiguilles d'une montre ou dans le sens contraire
selon si vous devez diminuer ou augmenter la
pression; à la fin du réglage, bloquez la manette en
la poussant vers le
Assurez-vous que le débit soit au moins de 220
l/min.
S'assurer que l'air comprimé employé pour le
coupage est adéquatement purifié de toute huile,
humidité, poussière et contamination diverse; on
peut obtenir une propreté adéquate de l'air au
moyen de filtres spéciaux à appliquer en sortie du
compresseur, outre celui présent sur la machine (kit
optionnel PFCS0445090 - voir page 48/49). Un air
sec et propre garantit une précision et une définition
de coupage supérieure.
Afin d'éviter d'endommager excessivement
la torche ou
recommandé d'employer exclusivement des
pièces de rechange d'origine.
bas jusqu'au déclic.
ses éléments, il est
