Manuales relacionados para Life GE UNI RS DL
Resumen de contenidos para Life GE UNI RS DL

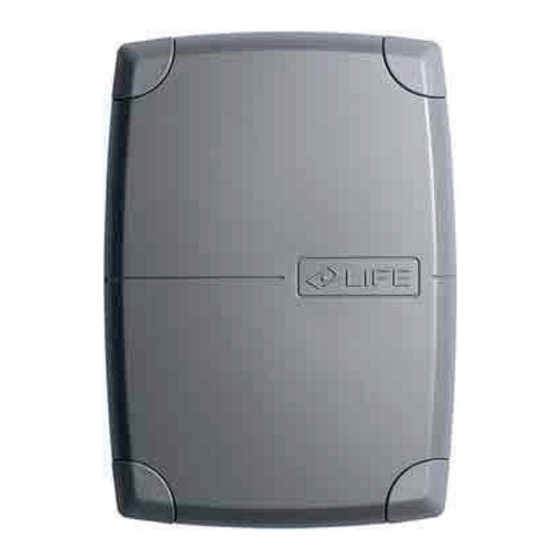

- Página 1 GE UNI RS DL 230Vac UNIDAD DE CONTROL PARA CANCELAS DE DOS HOJAS INSTRUCCIONES Y ADVERTENCIAS PARA LA INSTALACIÓN, EL USO Y EL MANTENIMIENTO Rev. 01 - 05/2015 LG...
-
Página 2: Empalmes Y Conexiones
EMPALMES Y CONEXIONES • Antes de llevar a cabo los empalmes y las conexiones, lea atentamente el cap. REGLAS Y ADVERTENCIAS DE SEGURIDAD y REGLAS Y ADVERTENCIAS PARA LA INSTALACIÓN. • Todas las operaciones de empalme y conexión tienen que efectuarse con la centralita electrónica desconectada de la alimentación eléctrica; si el dispositivo de desconexión no se encuentra a la vista coloque un cartel del tipo: “ATENCIÓN, PELIGRO, EN MANTENIMIENTO”. -
Página 3: Equipo Eléctrico
EQUIPO ELÉCTRICO AERIAL RG58-50ohm N.C. N.O. N.O. N.O. STEP N.C. PHOTO1 N.C. PHOTO 12 Vac 15VA ELECTRIC LOCK 24 Vac 3W max INDICATOR LIGHT OUTPUT 24 Vac 200 mA max MOTOR2 OPEN CAPACITOR COMMON MOTOR2 MOTOR2 CLOSE MOTOR1 OPEN CAPACITOR COMMON MOTOR1 MOTOR1 CLOSE 230 Vac 25W max... - Página 4 INSTRUCCIONES DE MONTAJE GEBOX.
-
Página 5: Energy Saving
Energy Saving Para ahorrar el consume de energía hemos introducido la función Energy saving. Después 10 minutos desde el fin de progr ammación de la centralita, los LED del panel frontal se apagan y no esta posible utilizarla. Apagar y encender la centralita PRECAUCIÓN para desbloquearla. -
Página 6: Gestión Del Radiocontrol
GESTIÓN DEL RADIOCONTROL La unidad de control dispone de un radiorreceptor integrado con memoria de 1000 códigos de 1 canal en una frecuencia de 433.92 MHz con codificación LIFE Rolling code y Auto code. IDENTIFICACION DEL RADIOCONTROL IDENTIFICACIÓN DEL RADIOCONTROL EN APERTURA TOTAL a) Pulse , se encenderá... -
Página 7: Ajustes Y Opciones
4 AJUSTES Y OPCIONES Nuevo cierre automático Se activa el nuevo cierre automático después de un TIEMPO DE PAUSA preestablecido. En esta modalidad, accionando el mando ‘PASO’ el automatismo cambia su movimiento según la secuencia 1 – ABRE 2 – PAUSA 3 – CIERRA 4 – PAUSA; por ejemplo, si el automatismo se está... -
Página 8: Detección De Obstáculos
Fuerza La fuerza controla el empuje durante el movimiento. Pulse se encenderá el piloto rojo (SX). Pulse para configurar los diversos valores de la fuerza. PILOTOS ENCENDIDOS Valor FUERZA Mínimo Máximo Espere 25 segundos o pulse de nuevo para salir. Detección de obstáculos El automatismo dispone de un sistema de detección del obstáculo: el automatismo invierte el propio movimiento cuando choca contra un obstáculo durante la fase de apertura y la fase de cierre. -
Página 9: Programación Manual
6 Programación Manual POSICIONAMIENTO DE LA HOJA A 45 ° a) Pulse durante 5 segundos, los primeros 5 leds y la luz parpadea La programación se puede hacer manualmente con un botón conectado a terminales de 6-10 PASO previamente almacenados o la radio. -
Página 10: Preparación Del Equipo Eléctrico Y Empalme A La Red Eléctrica
Lista de cables eléctricos Según la instalación, el tipo y la cantidad de dispositivos instalados, los cables necesarios pueden variar. Los cables utilizados en la instalación tienen que ser conformes a la norma IEC 60335. Conexión Pos. Tipo de cable Línea eléctrica de alimentación Cable 3x1,5 mm ATENCIÓN: los cables utilizados tienen que ser adecuados para el tipo de instalación;... -
Página 11: Información General
• Verifique uno por uno que los dispositivos del automatismo que se pretende efectuar sean compatibles con la unidad de control GE UNI RS DL. . No continúe con la instalación si uno de los dispositivos no es adecuado. •... -
Página 12: Control De Prueba Y Puesta En Servicio
CONTROL DE PRUEBA Y PUESTA EN SERVICIO • El control de prueba y la puesta en servicio del automatismo tiene que efectuarlos una PERSONA COMPETENTE dirigida y controlada por un INSTALADOR PROFESIONAL. La persona que efectúa el control de prueba y pone en servicio el automatismo (del cual forma parte el actuador) es la encargada de establecer las pruebas previstas según los riesgos existentes y de verificar la conformidad con las leyes, normas y reglamentos;... -
Página 13: Reglas Y Advertencias Para El Mantenimiento
MANTENIMIENTO 13.1 Reglas y advertencias para el mantenimiento • Después de efectuar los controles de prueba del automatismo ya NO se podrán modificar los parámetros configurados. En caso de eventuales variaciones de las regulaciones (por ej. modificación del valor de tensión), TENDRÁN QUE EFECTUARSE DE NUEVO TODAS LAS VERIFICACIONES PREVISTAS TANTO, EN EL CONTROL DE PRUEBA COMO POR LAS NORMAS DESCRITAS EN ESTE MANUAL. -
Página 14: Instalación Estándar
INSTALACIÓN ESTÁNDAR Tab. 1: Componentes y dispositivos de un automatismo tipo, GE UNI RS DL Tab. 2: Descripción del contenido de la caja del cuadro de control GE UNI RS DL...
