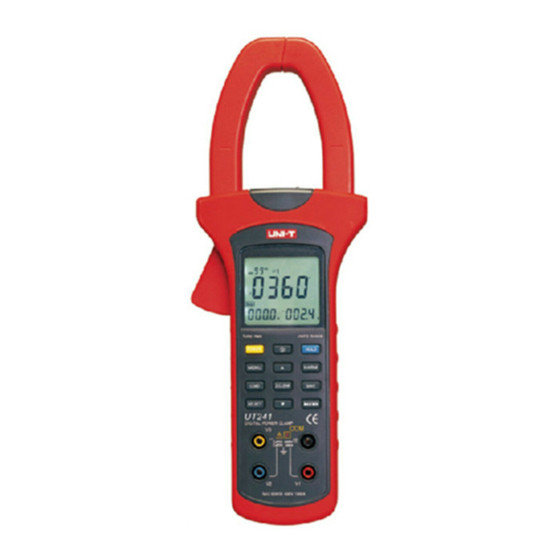

- Página 1 Manual de Operación Pinza Amperométrica Mide Potencia y Armónicas...
-
Página 2: Tabla De Contenido
MANUAL DE OPERACIÓN UT241/242/243 CONTENIDO 1. Advertencias de Seguridad----------------------------------------------------------------------------------- 3 2. Características------------------------------------------------------------------------------------------------- 3 3. Especificaciones Técnicas----------------------------------------------------------------------------------- 4 4. Disposición del Instrumento--------------------------------------------------------------------------------- 8 5. Teclas de función---------------------------------------------------------------------------------------------11 6. Preparación antes de medir--------------------------------------------------------------------------------- 12 7. Función de medición de energía eléctrica---------------------------------------------------------------- 12 8. -
Página 3: Advertencias De Seguridad
MANUAL DE OPERACIÓN UT241/242/243 1. Advertencias de Seguridad El instrumento se ha diseñado de acuerdo con la norma de seguridad “Requisitos de Seguridad para Productos de Medición Electrónica” (IEC61010-1). El manual incluye la forma de garantizar el uso seguro del instrumento, advertencias y estatutos de seguridad que deben ser respetados por el usuario. -
Página 4: Especificaciones Técnicas
● Puede medir distorsión armónica total para las señales de corriente y tensión considerando hasta 20 armónicas. ● Puede comunicarse mediante USB con el software que complementa al instrumento. Nota: La UT241 no tiene esta función. ● El instrumento es auto rango lo que simplifica la operación. 3 Especificaciones Técnicas Exactitud: ±(a% lectura + n cuentas), garantizadas por 1 año... - Página 5 MANUAL DE OPERACIÓN UT241/242/243 Corriente alterna (Valor True RMS) Rango Exactitud Resolución 0,1A 250A ±(2%+5) 1000A El valor de protección por sobrecarga de corriente: 1000A r.m.s Potencia activa (W = V x A x cos φ) Tensión Rango de tensión...
- Página 6 MANUAL DE OPERACIÓN UT241/242/243 Potencia reactiva (Var = V x A x sen φ) Tensión Rango de tensión Corriente 150V 300V 600V 7,50kVAr 15,00kVAr 30,00kVAr Rango de 250A 37,50kVAr 75,00kVAr 150,0kVAr corriente 1000A 150,0kVAr 300,0kVAr 600,0kVAr Exactitud ±(4%+5) Resolución <100kVAr: 0,01kVAr ≥100kVAr: 0,1kVAr El valor de protección por sobrecarga de tensión: 600V r.m.s...
- Página 7 MANUAL DE OPERACIÓN UT241/242/243 1~9999kWh ±(3%+2) 0,001kWh (MAX) El valor de protección por sobrecarga de tensión: 600V r.m.s El valor de protección por sobrecarga de corriente: 1000A r.m.s Secuencia de fase (Solo UT243) Detección de secuencia positiva Condiciones: (50Hz~60Hz) ACV: mínimo es 30V y máximo es 500V Secuencia de Detección de secuencia...
-
Página 8: Disposición Del Instrumento
MANUAL DE OPERACIÓN UT241/242/243 4 Disposición del instrumento 4-1 Vista frontal del Instrumento (Figura 1) Figura 1 1. Pinza de corriente 2. Gatillo 3. Tecla “POWER” de encendido 4. Tecla ▲ 5. Tecla “MENU” (Tecla de selección de función energía eléctrica) 6. - Página 9 MANUAL DE OPERACIÓN UT241/242/243 17. UT241: Tecla “HOLD”; UT242/243: Tecla “LIGHT/HOLD” 18. UT241: Tecla “LIGHT”; UT242/243: Tecla “USB” 19. Display LCD 20. Cables de medición (Rojo, negro, azul y amarillo) 4-2 Vista trasera del Instrumento (Figura 2) Figura 2 1. Ranura de la interfaz infrarroja.
- Página 10 MANUAL DE OPERACIÓN UT241/242/243 2. Cables de comunicaciones USB (Solo UT242/243) 4-3 Display LCD (Figura 3) Figura 3 1. Símbolo de baja batería 2. Símbolo de reset de los datos almacenados 3. Símbolo de capacidad de almacenamiento completa 4. Símbolo de comunicación USB 5.
-
Página 11: Teclas De Función
MANUAL DE OPERACIÓN UT241/242/243 5. Teclas de función POWER Presione en forma prolongada la tecla POWER para recuperar al equipo luego de un apagado automático. Presione la tecla POWER para apagar el instrumento. HOLD(UT241) Presione la tecla HOLD para retener los datos indicados en el display. -
Página 12: Preparación Antes De Medir
MANUAL DE OPERACIÓN UT241/242/243 Σ/CLEAR Presione la tecla “Σ” durante una medición de potencia para calcular y almacenar potencia de la primera fase de la medición actual. Mida la segunda fase y presione la tecla nuevamente para calcular y almacenar potencia de la segunda fase de la medición actual. Mida la tercera fase y presione la tecla nuevamente para calcular y almacenar potencia de la tercera fase de la medición... - Página 13 MANUAL DE OPERACIÓN UT241/242/243 Figura 4 Medición de potencia en un sistema trifásico de cuatro conductores Como muestra la figura 5, conecte V1 punta de pruebas roja, V2 punta de pruebas azul y COM punta de pruebas negra a un circuito trifásico de tres conductores.
- Página 14 MANUAL DE OPERACIÓN UT241/242/243...
- Página 15 MANUAL DE OPERACIÓN UT241/242/243 Como muestra la figura 6, conecte una de las puntas de tensión V1, V2 o V3 a la fase a medir y la punta COM al cero de la línea para medir potencia monofásica con dos conductores.
- Página 16 MANUAL DE OPERACIÓN UT241/242/243 ● Como se muestra en la figura 7-3, presione la tecla “SELECT” para elegir la fase 2 al medir en un sistema trifásico de 4 conductores y mostrar la potencia activa, la tensión y corriente de dicha fase, ф2.
- Página 17 MANUAL DE OPERACIÓN UT241/242/243 Figura 7-6 ● Como muestra la figura 7-7, la potencia activa total de las tres fases puede ser mostrada presionando la tecla “SELECT”. Figura 7-7 ● La medición de la primera y la segunda fase es igual a la de un sistema trifásico de cuatro cables.
-
Página 18: Medición De Potencia Aparente (Kva) + Tensión (V) + Corriente (A)
MANUAL DE OPERACIÓN UT241/242/243 7.2 Medición de Potencia Aparente (kVA) + Tensión (V) + Corriente (A) 1) Presione la tecla “MENU” para seleccionar potencia aparente (kVA) + tensión (V) + corriente (A). 2) La pinza debe abrazar el conductor de la fase adecuada. - Página 19 MANUAL DE OPERACIÓN UT241/242/243 Figura 8-3 ● Como se muestra en la figura 8-4, presione la tecla “Σ” para acumular la potencia de la segunda fase. Figura 8-4 ● Como se muestra en la figura 8-5, presione la tecla “SELECT” para elegir la fase 3 al medir en un sistema trifásico de 4 conductores y mostrar la potencia aparente, la tensión y corriente de dicha...
-
Página 20: Medición De Potencia Reactiva (Kvar) + Tensión (V) + Corriente (A)
MANUAL DE OPERACIÓN UT241/242/243 Figura 8-7 ● La medición de la primera y la segunda fase es igual a la de un sistema trifásico de cuatro cables. Como se muestra en la figura 8-8, la potencia aparente total de un sistema trifásico puede verse presionando la tecla “SELECT”... - Página 21 MANUAL DE OPERACIÓN UT241/242/243 Refiérase a las figuras 4, 5 y 6 del manual de la UT240 para conectarse a un sistema trifásico de cuatro cables o tres cables o a un sistema monofásico de dos cables. ● Como muestra la figura 9-1, presione la tecla “SELECT” para elegir la fase 1 para un sistema trifásico de cuatro cables.
- Página 22 MANUAL DE OPERACIÓN UT241/242/243 Figura 9-4 ● Como muestra la figura 9-5, presione la tecla “SELECT” para elegir la fase 3 para un sistema trifásico de cuatro cables. Se indicará la potencia reactiva, la tensión y corriente de la fase 3, ф3.
-
Página 23: Medición De Factor De Potencia (Cos Φ + Tensión (V) + Corriente (A))
MANUAL DE OPERACIÓN UT241/242/243 ● La medición de la primera y la segunda fase es igual a la de un sistema trifásico de cuatro cables. Como se muestra en la figura 9-8, la potencia reactiva total de un sistema trifásico puede verse presionando la tecla “SELECT”... -
Página 24: Medición De Ángulo De Fase (Φ) + Tensión (V) + Corriente (A)
MANUAL DE OPERACIÓN UT241/242/243 ● Como muestra la figura 10-2, presione la tecla “SELECT” para elegir la fase 2, ф2, de un sistema de tres fases con cuatro cables. Se mostrará el factor de potencia cos(φ), tensión (V) y corriente (A) para la fase 2. -
Página 25: Medición De Frecuencia De La Señal De Tensión (Hz) + Tensión (V) + Corriente (A)
MANUAL DE OPERACIÓN UT241/242/243 4) Como muestra la figura 11-1, presione la tecla “SELECT” para elegir la primera fase (ф1) de un sistema trifásico de 4 cables. También puede mostrar la potencia aparente, tensión y corriente de la fase 1 (ф1). - Página 26 MANUAL DE OPERACIÓN UT241/242/243 3) Refiérase a las figuras 4, 5 y 6 del manual de la UT240 para conectarse a un sistema trifásico de cuatro cables o tres cables o a un sistema monofásico de dos cables. 4) Como muestra la figura 12-1, presione la tecla “SELECT” para elegir la primera fase (ф1) de un sistema trifásico de 4 cables.
-
Página 27: Detección De Secuencia De Fase
MANUAL DE OPERACIÓN UT241/242/243 5) No hay medición de máximo/mínimo para esta función. Nota: 1)Por favor no mida tensión alterna mayor que 600 V r.m.s y corriente alterna mayor que 1000A r.m.s. 2) No mide frecuencia para las señales de corriente, solo de tensión. - Página 28 MANUAL DE OPERACIÓN UT241/242/243 Figura 14 2) Como muestran las figuras figuras 15, 16 y 17, el instrumento mostrará la secuencia de fase detectada un sistema trifásico de cuatro cables. Figura 15 Cualquier fase de Figura 16 Secuencia Figura 17 Secuencia tensión es menor que 30V...
- Página 29 MANUAL DE OPERACIÓN UT241/242/243 Figura 18 Terminal Fases A, B y C Resultado de la detección Secuencia positiva 4) La disposición de la secuencia invertida se muestra en la figura siguiente. Como se ve en la figura 19, el display mostrará el resultado de la detección de secuencia negativa cuando se conectan las puntas de prueba V1, V 2 y V3 a las fases A, B y C si la tensión de las fases supera los 50V.
-
Página 30: Medición De Armónicas
MANUAL DE OPERACIÓN UT241/242/243 Figura 20 Indicación default Nota: El rago de detección para la secuencias de fase es 30V~500V. El rango para que no haya indicación default es 50V~500V. 8. Medición de armónicas Presione la tecla “HARM” para elegir alguna de las siguientes función de armónicas; se pueden elegir 3 modos de frecuencia (AUTO, 50Hz y 60Hz) para medir todas las funciones armónicas. -
Página 31: Distorción Armónica De La Señal De Tensión Fundamental
MANUAL DE OPERACIÓN UT241/242/243 Figura 21 Se puede presionar la tecla “▲” para incrementar el orden de armónicas y la tecla “▼” para reducirlo. Se mostrará el valor eficaz de varios componentes armónicos correspondientemente. 8.2 Distorción armónica de la señal de tensión fundamental En esta función se medirá... -
Página 32: Armónicas De Tensión
MANUAL DE OPERACIÓN UT241/242/243 8.3 Armónicas de tensión En esta función se medirá y mostrará la relación entra la fundamental y una armónica seleccionada, el orden de la armónica y la tensión correspondiente para un sistema trifásico de cuatro cables. -
Página 33: Distorsión Armónica De La Señal Fundamental De Corriente
MANUAL DE OPERACIÓN UT241/242/243 Figura 24 Como muestra la figura 25, puede presionar la tecla “SELECT” para elegir el Nro. de la fase conectada y mostrar el orden de la armónica de corriente (Con el display auxiliar del borde inferior izquierdo de la pantalla), la distorsión armónica total de la señal de corriente (Con el display... -
Página 34: Armónicas De Corriente
MANUAL DE OPERACIÓN UT241/242/243 Figura 26 Se puede presionar la tecla “▲” para incrementar el orden de armónicas y la tecla “▼” para reducirlo. Se mostrará el valor eficaz de varios componentes armónicos de corriente. 8.6 Armónicas de corriente En esta función se medirá y mostrará el valor eficaz de la relación entre la armónica seleccionada y la fundamental de la señal de corriente de la fase seleccionada, el orden de la armónica seleccionada... - Página 35 MANUAL DE OPERACIÓN UT241/242/243 9.1 Configuración del tiempo de apagado automático SE1 Como muestra la figura 28, el usuario puede presionar la tecla “SELECT” luego del encendido para ingresar en el modo de configuración. En el modo de configuración, volver a presionar la tecla “SELECT”...
-
Página 36: Configuración Del Modo Default De Frecuencia, Se3, En La Función Armónicas
Figura 29 9.3 Configuración del modo default de frecuencia, SE3, en la función armónicas Como muestra la figura 30, el usuario puede presionar la tecla “SELECT” luego del encendido para ingresar en el modo de configuración. En el modo de configuración, volver a presionar la tecla “SELECT”... -
Página 37: Mantenimiento
Figura 31 Advertencia Garantice que el instrumento esté apagado y que las puntas de prueba no estén conectadas a ningún circuito antes de reemplazar las baterías y abrir la tapa trasera para evitar descargas eléctricas. Asegúrese que la tapa trasera se ha ajustado antes de usar el instrumento. Solo usar baterías del mismo modelo o compatibles para el reemplazo. - Página 38 Electrocomponentes S.A., Único Distribuidor Autorizado en Argentina.
