Instrukcja obsługi i montażu ND
Rozruch gwiazda-trójkąt
Silniki powyżej 3,5 kW przewidziane są do rozruchu gwiaz-
da-trójkąt przy sieci zasilającej. Bezpośrednie włączenie
(wysoki prąd zwarciowy w chwili włączenia) wymaga skon-
sultowania warunków z lokalnym zakładem energetycznym.

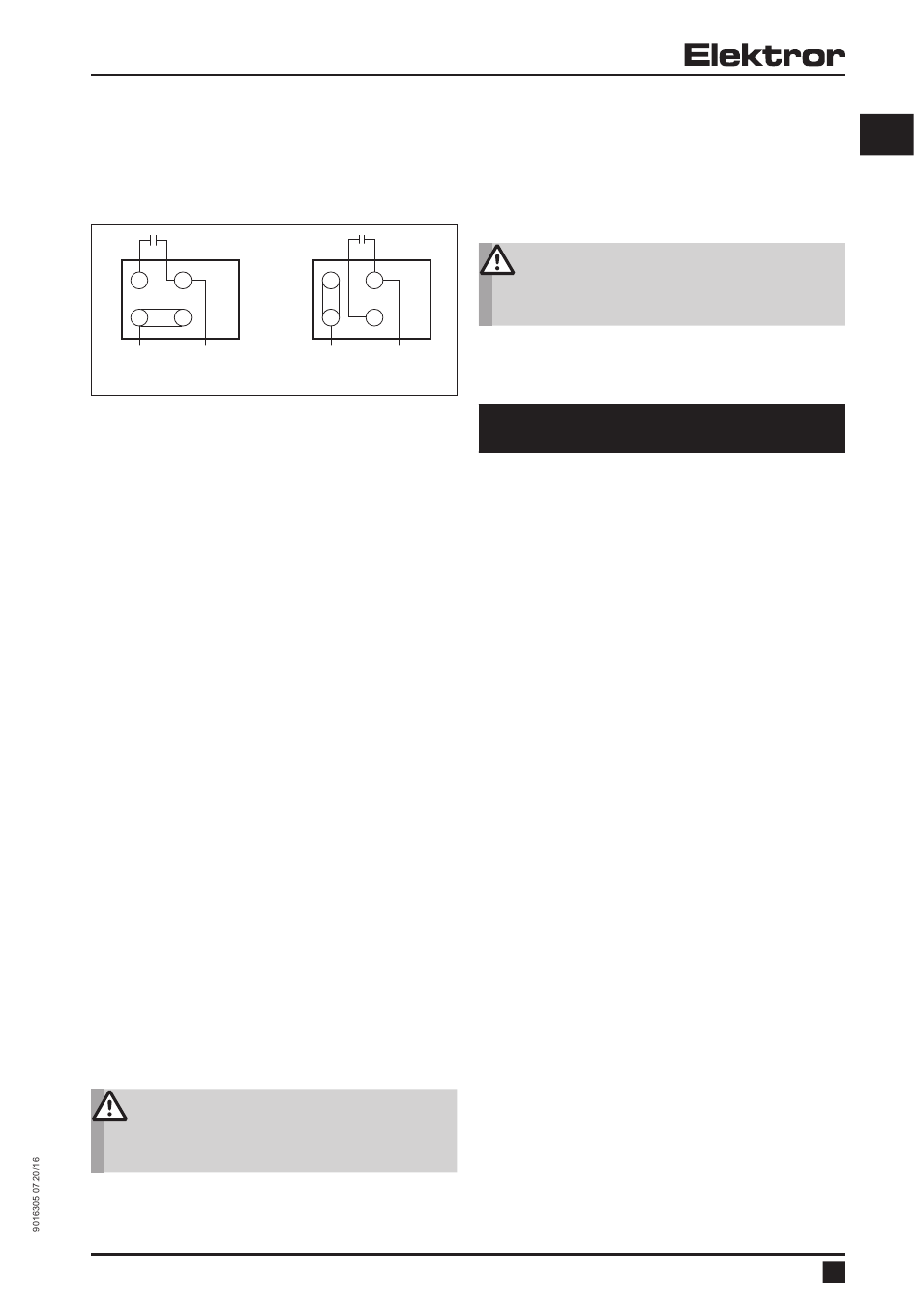

3.3.2 Połączenie wentylatorów prądu przemiennego
jednofazowego
Z2 U2
U1 Z1
L1 N
bieg w prawo
3.4 Połączenia specjalne i zaciski dodatkowe
W przypadku silników przełączalnych napięciowo, silników
przełączalnych biegunowo, silników sterowanych przemien-
nikiem częstotliwości i innych połączeń specjalnych silników
indukcyjnych trójfazowych i silników prądu przemiennego
do dostawy dołączono w skrzynce zaciskowej schematy po-
łączeń. Dotyczy to również opcjonalnej termicznej ochrony
uzwojenia oraz ogrzewania postojowego.
3.5 Deklaracja dotycząca dyrektywy EMC (2014/30/EU)
Nasze wentylatory są urządzeniami przeznaczonymi do
wbudowania w inne maszyny lub instalacje przez wykwalifi -
kowany personel, tzn. nie są przeznaczone dla użytkownika
końcowego. Zgodność instalacji/maszyny końcowej z dyrek-
tywą EMC musi zostać zapewniona/potwierdzona przez pro-
ducenta instalacji/maszyny końcowej.
Wentylatory przy zasilaniu sieciowym:
Przy zasilaniu sieciowym z sinusoidalnym napięciem prze-
miennym wbudowane w urządzenia silniki asynchroniczne
z wirnikami klatkowymi spełniają wymagania „dyrektywy w
sprawie kompatybilności elektromagnetycznej" 2014/30/EU
przy uwzględnieniu norm EN 61000-6-4 (Norma emisji w śro-
dowiskach przemysłowych )
EN 61000-6-3 (Norma emisji w środowisku mieszkalnym).
Wentylatory pracujące z przemiennikiem częstotliwości
(FU):
Przed uruchomieniem oraz podczas użytkowania urządzeń z
przemiennikiem częstotliwości (o ile urządzenia się do tego
nadają) należy – w celu spełnienia wymagań „dyrektywy w
sprawie kompatybilności elektromagnetycznej" 2014/30/EU
– koniecznie przestrzegać instrukcji dotyczących kompaty-
bilności elektromagnetycznej, podanych przez producenta
przemiennika częstotliwości, a także zaleceń w instrukcji
eksploatacji i montażu fi rmy Elektror.
Jeżeli urządzenie zostało dostarczone razem z pakietem
przetwornicy częstotliwości do zainstalowania w szafce ste-
rowniczej lub do montażu na ścianie w pobliżu silnika, przy
uwzględnieniu wyżej wymienionych uwag o kompatybilności
elektromagnetycznej możliwe jest spełnienie wymogów nor-
my EN 61800-3 kategoria C2 (środowiska przemysłowe).
Ostrzeżenie!
W środowisku mieszkalnym produkt może po-
wodować zakłócenia o wysokiej częstotliwości,
które mogą wymagać zastosowania środków w
celu eliminacji zakłóceń.
www.elektror.com
Wentylatory z wbudowanym przemiennikiem częstotli-
wości (FUK):
Urządzenia z bezpośrednio wbudowanym przemiennikiem
częstotliwości – jeśli przestrzegano zaleceń dotyczących
EMC producenta przemiennika częstotliwości oraz zaleceń
w instrukcji eksploatacji i montażu fi rmy Elektror – spełniają
wymagania „dyrektywy w sprawie kompatybilności elektro-
magnetycznej" 2014/30/EU przy uwzględnieniu normy EN
61800-3, kategoria C2 (środowisko przemysłowe).
Z2 U2
U1 Z1
Przed uruchomieniem urządzenia należy w każdym przy-
L1 N
padku przeprowadzić analizę zgodności CE z odpowiednimi
normami i dyrektywami.
bieg w lewo
4 INFORMACJE O PRACY I
4.1 Zasady podstawowe
Prosimy przestrzegać wskazówek zawartych w podrozdziale
1.1 dotyczących użytkowania maszyny zgodnie z jej prze-
znaczeniem oraz zasad bezpieczeństwa opisanych w pod-
rozdziałach od 1.2 do 1.10.
Jeśli podczas pracy zostanie przekroczony prąd znamiono-
wy silnika napędowego, należy sprawdzić, czy wartość na-
pięcia sieciowego i częstotliwości sieciowej odpowiada para-
metrom urządzenia.
Po wyłączeniach ochronnych, takich jak np. zadziałanie
samoczynnego wyłącznika silnikowego, zadziałanie anali-
zatora PTC przy silnikach z czujnikiem termistorowym PTC
lub wyłączenie ochronne przemiennika częstotliwości przy
aplikacjach z jego zastosowaniem, ponowne uruchomienie
urządzenia dozwolone jest dopiero po wykryciu i usunięciu
przyczyny zakłócenia.
W przypadku wentylatorów, które nie są wykorzystywane w
całej charakterystyce, przy zbyt małym oporze systemowym
silnik może być przeciążony (zbyt wysoki prąd pobierany). W
tym przypadku należy zdławić strumień objętości za pomocą
przepustnicy zamontowanej po stronie tłocznej lub ssawnej.
Wentylator nie może być narażony na obciążenia wibracyj-
ne, wstrząsowe bądź uderzeniowe.
4.2 Praca z przemiennikiem częstotliwości
Dzięki zastosowaniu przemiennika częstotliwości możliwy
jest szeroki zakres nastaw prędkości obrotowej, przy czym
różnica prędkości obrotowych między biegiem jałowym a
maksymalnym obciążeniem wentylatorów i sprężarek bocz-
nokanałowych jest niewielka i zależna od obciążenia.
Dla niezakłóconej eksploatacji wentylatorów i sprężarek
bocznokanałowych ważne jest, aby przemiennik spełniał
następujące wymagania:
• Moc przemiennika musi być równa lub wyższa do mocy
silnika *)
• Prąd przemiennika musi być równy lub wyższy od prądu
silnika *)
• Napięcie wyjściowe przemiennika musi być równe
napięciu znamionowemu silnika
• Napięcie zasilania maks. 480 V, w tym tolerancja napięcia
5%
• Częstotliwość impulsów przemiennika powinna wynosić
8 kHz, ponieważ niższa częstotliwość impulsów powoduje
silne odgłosy silnika
• Wartości częstotliwości maksymalnej/minimalnej są
Ostrzeżenie!
W środowisku mieszkalnym produkt może po-
wodować zakłócenia o wysokiej częstotliwości,
które mogą wymagać zastosowania środków w
celu eliminacji zakłóceń.
UŻYTKOWANIU
PL
39
