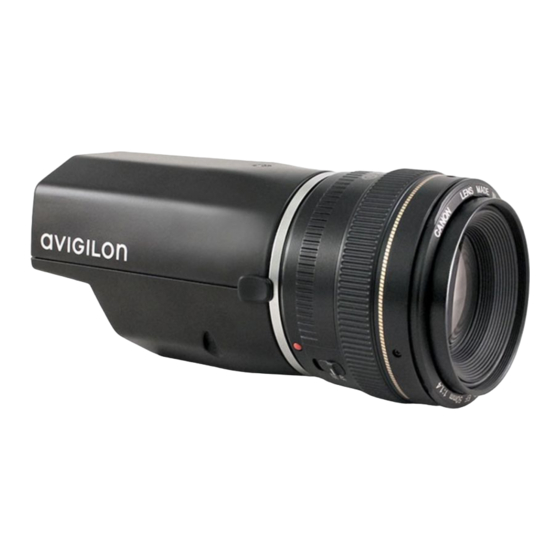

- Página 1 Guía de instalación Modelos de cámara IP profesional de alta definición Avigilon™: 30L-H4PRO-B, 24L-H4PRO-B, 16L-H4PRO-B, 12L-H4PRO-B y 8L- H4PRO-B...
- Página 2 24 V CA, 13 W mín. o alimentación Power over Ethernet (PoE) de 48 V CC, 13 W mín. Cualquier fuente de alimentación externa conectada a este producto solo debe conectarse a otro producto Avigilon de la misma serie del modelo. Las conexiones de alimentación externas deben aislarse como es debido.
-
Página 3: Avisos Del Organismo Regulador
Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo. -
Página 4: Información Sobre La Eliminación De Residuos Y El Reciclaje
(2) no serán responsables del uso que usted haga de la información, ni de su confianza en ella. Avigilon Corporation no se responsabiliza de las pérdidas ni de los daños (incluidos los consecuentes) que pudieran producirse por imprecisiones de la información que se ofrece en el presente documento. - Página 5 Revisión: 7 - ES 20170308...
-
Página 6: Tabla De Contenido
Tabla de contenido Información general Vista frontal Vista trasera Instalación Herramientas y materiales necesarios Contenido del paquete de la cámara Pasos para la instalación Montaje y orientación de las cámaras de vídeo análisis Montaje del objetivo Montaje de la cámara Conexión de cables Asignación de una dirección IP Acceso a la transmisión de vídeo en directo... -
Página 7: Información General
3. Índice de montura EF-S Una marca blanca en la montura del objetivo ayuda alinear un objetivo EF-S con la cámara. NOTA: Esta marca puede aparecer en los modelos 30L-H4PRO-B y 24L-H4PRO-B. Los objetivos EF-S no son compatibles con estos modelos. -
Página 8: Vista Trasera
Vista trasera 1. Monturas de la cámara Proporciona puntos de montaje para la cámara. Las monturas aceptan pernos 1/4” 20 UNC que se suelen encontrar en los trípodes y soportes de montaje. 2. Ranura de tarjeta SD Acepta una tarjeta SD para almacenamiento interno. 3. - Página 9 Proporciona información sobre el funcionamiento de la cámara. Para obtener más información, consulte Indicadores LED en la página 11. 7. Conector de E/S de audio Acepta un miniconector (3,5 mm). 8. Etiqueta del número de serie Información del dispositivo, número de serie del producto y etiqueta con el número de referencia. 9.
-
Página 10: Instalación
Montaje y orientación de las cámaras de vídeo análisis Si va a instalar una cámara de análisis de vídeo de Avigilon™, siga las recomendaciones de montaje y orientación que se enumeran a continuación para maximizar las capacidades de análisis de la cámara:... -
Página 11: Montaje Del Objetivo
Avigilon. Montaje del objetivo Los modelos 30L-H4PRO-B y 24L-H4PRO-B pueden tener índices EF y EF-S en la montura del objetivo. Estos modelos no son compatibles con los objetivos EF-S. Utilice únicamente objetivos EF con estos modelos de cámara. -
Página 12: Montaje De La Cámara
Montaje de la cámara 1. Utilice los orificios roscados UNC-20 de ¼” para montar la cámara en un soporte, trípode o en una carcasa, como se requiera. Monte la cámara usando el collar del trípode en el objetivo. Si la lente no tiene un collar del trípode, utilice los orificios roscados situados en la parte inferior de la cámara. -
Página 13: Acceso A La Transmisión De Vídeo En Directo
2. Si la lente cuenta con modo de enfoque automático (AF), establezca el interruptor de la lente en la posición AF para que la interfaz web de la cámara o la herramienta de instalación de cámaras de Avigilon controlen el enfoque de la cámara. -
Página 14: Para Obtener Más Información
En las guías siguientes puede encontrar información adicional sobre la configuración y el uso del dispositivo: Avigilon Guía del usuario del cliente Control Center Guía del usuario de la interfaz web de la cámara H.264 de alta definición de Avigilon Guía del usuario de la Herramienta de configuración de la cámara Avigilon Los manuales están disponibles en la página web de Avigilon:... -
Página 15: Conexiones De Cables
Conexiones de cables Conexión de una fuente de alimentación externa Si la alimentación PoE no está disponible, la cámara debe alimentarse a través del bloque de conectores de alimentación extraíble. Consulte los diagramas de esta guía para localizar el bloque conector de alimentación. La información sobre el consumo de energía se incluye en las especificaciones del producto. -
Página 16: Conexión De Micrófonos Y Altavoces
1. Tierra 2. RS-485B 3. RS-485A 4. Entrada de relé 5. Salida de relé 6. +5 V CC, 200 mA máx. salida para unidad de relé 0 — Dispositivo externo * — Relé ** — Interruptor NOTA: La conexión de 5 V se puede utilizar para activar una bobina de relé con hasta 200 mA. Si se requieren más de 200 mA, se puede utilizar una fuente de alimentación externa de hasta 25 V CC a 120 mA. -
Página 17: Indicadores Led
Indicadores LED Cuando está conectada a la red, los LED de estado de conexión mostrarán el progreso de la conexión al software de gestión de vídeo de red. En la tabla siguiente se describe lo que indican los LED: LED de estado de Estado de conexión Descripción conexión... -
Página 18: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si la cámara ya no funciona de la manera esperada, puede restaurarla a sus valores predeterminados de fábrica. Utilice el botón de reversión del firmware para restablecer la cámara. En el diagrama siguiente se muestra el botón de reversión del firmware: Figura 2: Botón de reversión de firmware en la parte posterior de la cámara. -
Página 19: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Configuración de la dirección IP mediante el método ARP/Ping Complete los pasos siguientes para configurar la cámara para que utilice una dirección IP específica: 1. Localice y copie la dirección MAC (MAC) que se muestra en la etiqueta del número de serie como referencia. -
Página 20: Limpieza
Limpieza Sensor de imágenes El sensor de imágenes está protegido de la contaminación con un cristal protector. Sin embargo, el cristal protector puede verse contaminado por polvo y otra suciedad. Para limpiar el cristal protector, realice los pasos siguientes: 1. Extraiga el objetivo o la tapa antipolvo. 2. -
Página 21: Cuerpo
Cuerpo Utilice un paño seco o ligeramente humedecido para limpiar el cuerpo de la cámara. PRECAUCIÓN: No utilice detergentes fuertes o abrasivos para limpiar el cuerpo de la cámara. Cuerpo... -
Página 22: Especificaciones
Dimensiones L x An x 109 mm x 73 mm x 68 mm (4,3” x 2,9” x 2,7”) 0,37 kg (0,8 lbs) (8L-H4PRO-B, 12L-H4PRO-B y 16L-H4PRO-B) Peso 0,39 kg (0,85 lbs) (24L-H4PRO-B y 30L-H4PRO-B) Montura de la ¼” 20 UNC (superior e inferior) cámara Eléctricas... - Página 23 ROHS WEEE UL 60950-1 CSA 60950-1 Seguridad EN 60950-1 IEC/EN 60590-1 FCC Sección 15 Subsección B Clase B EN 55032 Clase B IC ICES-003 Clase B Emisiones EN 61000-6-3 electromagnéticas EN 61000-3-2 EN 61000-3-3 KN 22 EN 55024 Inmunidad EN 61000-6-1 electromagnética KN 24 Especificaciones...
-
Página 24: Garantía Limitada Y Soporte Técnico
Garantía limitada y soporte técnico Los términos de la garantía de Avigilon de este producto se suministran en avigilon.com/warranty. El servicio de garantía y de asistencia técnica están a su disposición en el Servicio de asistencia técnica de Avigilon: avigilon.com/contact-us/.
