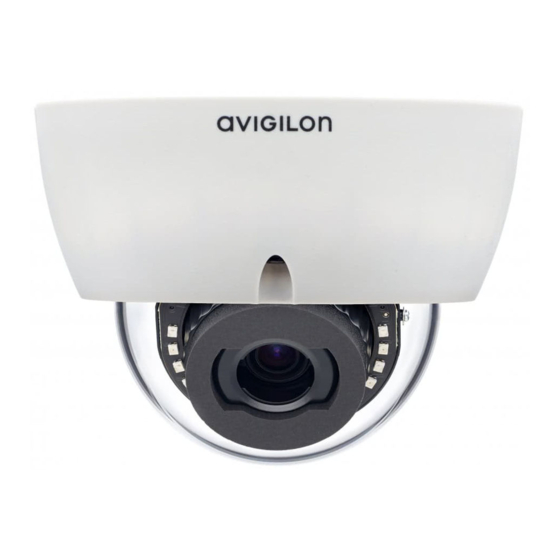

- Página 1 Guía de instalación Modelos de cámara domo IP H.264 de alta definición de Avigilon™: 1.0-H3-D1, 1.0-H3-D1-IR, 1.0-H3-D2, 1.3L-H3-D1, 1.3L-H3-D2, 2.0- H3-D1, 2.0-H3-D1-IR, 2.0-H3-D2, 3.0W-H3-D1, 3.0W-H3-D1-IR, 3.0W-H3-D2, 5.0-H3-D1, 5.0-H3-D1-IR y 5.0-H3-D2...
- Página 2 48V CC, 6W mín. (10 W mín. para el modelo -IR). Cualquier fuente de alimentación externa conectada a este producto solo debe conectarse a otro producto Avigilon de la misma serie del modelo. Las conexiones de alimentación externas deben aislarse como es debido. ...
- Página 3 Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones efectuados en este equipo no aprobados expresamente por Avigilon Corporation o las partes autorizadas por Avigilon Corporation podrían anular la capacidad del usuario para utilizar el equipo.
- Página 4 Avigilon o de sus licenciatarios, a menos que se otorgue expresamente por escrito. AVIGILON es una marca comercial registrada y/o no registrada de Avigilon Corporation en Canadá y en otras jurisdicciones de todo el mundo. Otros nombres de productos mencionados en este documento pueden ser marcas comerciales registradas y/o no registradas de sus respectivos propietarios.
-
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista de la cubierta Vista inferior Vista frontal Vista trasera Vista IR Instalación Herramientas y materiales necesarios Contenido del paquete de la cámara Pasos para la instalación Extracción de la cubierta domo Montaje de la cámara domo Conexión de cables Asignación de una dirección IP Acceso al flujo de vídeo en tiempo real... -
Página 6: Información General
Información general Vista de la cubierta 1. Cubierta del domo Cubierta tipo domo a prueba de vandalismo. 2. Tornillos a prueba de alteraciones Tornillos cautivos Torx para fijar la cubierta domo a la base. 3. Orificio de entrada de cable Un orificio de entrada para los cables de red, alimentación y de E/S. -
Página 7: Vista Inferior
Vista inferior 1. Orificio de entrada de cable Un orificio de entrada para los cables de red, alimentación y de E/S. 2. Orificios de montaje Puntos de montaje para la cámara. 3. Etiqueta del número de serie Etiqueta con el número de serie y la referencia del producto. Vista inferior... -
Página 8: Vista Frontal
Vista frontal 1. Control de azimut Proporciona un ajuste del ángulo de la imagen. 2. Tornillos de mariposa de bloqueo de inclinación Proporciona un mecanismo de bloqueo para el ajuste de inclinación de la imagen. 3. Tornillos de mariposa de bloqueo de panorámica Proporciona un mecanismo de bloqueo para el ajuste de la panorámica de la imagen. -
Página 9: Vista Trasera
Acepta una conexión Ethernet a una red. La transmisión de datos de imágenes y la comunicación del servidor se realizan mediante esta conexión. También recibe alimentación cuando se conecta a una red que proporciona Power over Ethernet. 8. LED de estado de conexión Proporciona información sobre el funcionamiento del dispositivo. -
Página 10: Vista Ir
Vista IR 1. Anillo iluminador IR Proporciona iluminación de la escena en el espectro IR. El anillo iluminador IR no está incluido en todos los modelos. Vista IR... -
Página 11: Instalación
Destornillador con ranura pequeña con 5/64” o 2 mm de ancho para conectar el cable de alimentación cuando no se utiliza Power over Ethernet. Contenido del paquete de la cámara Asegúrese de que el paquete contiene lo siguiente: Avigilon™ Cámara domo IP de alta definición Bloque de terminales Llave Torx T20 ... -
Página 12: Montaje De La Cámara Domo
Montaje de la cámara domo Realice los pasos siguientes para montar la cámara domo en el techo o muro: 1. Use la plantilla para brocas para horadar cuatro orificios de montaje y un orificio de entrada de cable en el techo o pared. 2. -
Página 13: Asignación De Una Dirección Ip
Interfaz del explorador web: http://<dirección IP>/. Aplicación de gestión de vídeo en red (por ejemplo, el software Avigilon Control Center). NOTA: El nombre de usuario predeterminado es admin y la contraseña predeterminada es admin. Asignación de una dirección IP... -
Página 14: Orientación De La Cámara Domo
2. Acceda a la interfaz web de la cámara para habilitar la función de almacenamiento interno. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara H.264 HD de Avigilon. Instalación de la cubierta del domo 1. -
Página 15: Para Obtener Más Información
Guía del usuario de Avigilon Control Center Client Guía del usuario de la interfaz web de la cámara IP H.264 HD de Avigilon Los manuales están disponibles en el sitio web de Avigilon: http://avigilon.com/support-and-downloads Para obtener más información... -
Página 16: Conexiones De Cable
Conexiones de cable Conexión de una fuente de alimentación externa NOTA: No lleve a cabo este procedimiento si se utiliza Power over Ethernet (POE). Si la alimentación PoE no está disponible, el dispositivo debe alimentarse a través del bloque conector de alimentación extraíble. -
Página 17: Conexión A Micrófonos, Altavoces Y Monitores De Vídeo
1. Tierra 2. Entrada: Para activarlo, conecte la entrada al terminal de tierra. Para desactivarlo, déjelo desconectado o aplique entre 3-15 V. 3. Salida: Cuando está activo, la salida está internamente conectada con el terminal de tierra. El circuito está abierto cuando está... - Página 18 Ilustración 2: Miniconector de audio/vídeo 1. Entrada de audio 2. Salida de vídeo compuesto 3. GND 4. Salida de audio Conexión a micrófonos, altavoces y monitores de vídeo...
-
Página 19: Indicadores Led
Indicadores LED Cuando está conectada a la red, los LED de estado de conexión mostrarán el progreso de la conexión al software de gestión de vídeo de red. En la tabla siguiente se describe lo que indican los LED: LED de estado de Estado de conexión Descripción conexión... -
Página 20: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si la cámara ya no funciona de la manera esperada, puede restaurarla a sus valores predeterminados de fábrica. Utilice el botón de reversión de firmware para restablecer la cámara. Ilustración 3: Botón de reversión de firmware en el lateral de la cámara domo. 1. -
Página 21: Configuración De La Dirección Ip A Través Del Método Arp/Ping
Configuración de la dirección IP a través del método ARP/Ping Complete los pasos siguientes para configurar la cámara para que utilice una dirección IP específica: 1. Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. 2. -
Página 22: Especificaciones
Especificaciones Cámara Entrada de audio Entrada de línea, miniconector A/V (3,5 mm) Salida de vídeo NTSC/PAL, miniconector A/V (3,5 mm) H3-D1: 3-9 mm, F1.2, diafragma tipo P Objetivo H3-D2: 9-22mm, F1,6, diafragma tipo P Almacenamiento Ranura SD/SDHC/SDXC – como mínimo clase 4; se recomienda la clase 6 o superior interno 100Base-TX Tipo de cableado... - Página 23 Temperatura de De -10 °C a +50 °C (de 14 ºF a 122 ºF) funcionamiento Temperatura de De -10 °C a +70 °C (de 14 ºF a 158 ºF) almacenamiento Certificaciones UL 60950 CSA 60950 EN 60950-1 Seguridad WEEE ROHS FCC Sección 15 Subsección B Clase B Emisiones EN 55022 Clase B...
-
Página 24: Garantía Limitada Y Servicio De Asistencia Técnica
Ninguna información, consejo o representación oral o escrita proporcionada por Avigilon, sus distribuidores, agentes o empleados podrá crear otra garantía o modificar esta garantía. Esta garantía constituye la única responsabilidad de Avigilon y el único recurso del cliente ante Avigilon en cuanto a los fallos de funcionamiento de este producto.
