Oscilloscopes automobiles PicoScope 4225 et 4425

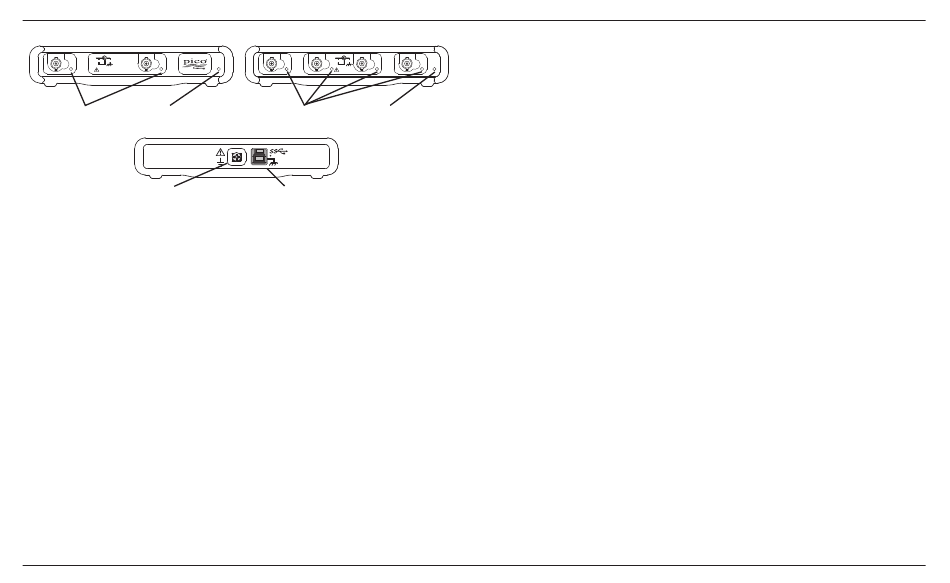

Connexions
±200V ±30V
A B
Ch A - B
pk max
LED d'échantillonnage
LED des voies
Panneau avant du PicoScope 4225
Borne de terre
Panneau arrière des oscilloscopes de la série PicoScope 4000
Indicateurs du panneau avant
La LED d'échantillonnage est rouge lorsque l'oscilloscope est connecté mais ne
fonctionne pas. Elle clignote en vert lorsque l'oscilloscope échantillonne des
données.
En mode de fonctionnement normal, les LED des voies sur le panneau avant de
l'oscilloscope sont éteintes.
Borne de terre
Occasionnellement, une alimentation d'ordinateur pourra interférer avec
l'oscilloscope, entraînant la génération de bruit sur le tracé ou une indication de
dépassement de plage de tension sur la couche BNC. La connexion de la borne de
terre du panneau arrière ou de la terre de châssis du véhicule en test permettra
de résoudre ce problème.
USB SuperSpeed
Le port USB 3.0 SuperSpeed permet un transfert rapide des données. Il est
rétrocompatible avec la norme USB 2.0.
3.6 Première utilisation de PicoScope 6 Automotive
1. Exécutez PicoScope 6 Automotive depuis le menu Démarrer ou le
Bureau de Windows.
2. Pour tester l'oscilloscope, connectez une sonde à la voie A. En touchant
le bout de la sonde, vous devriez noter l'apparition d'un petit signal de
50 Hz ou 60 Hz dans la fenêtre PicoScope.
3. Choisissez votre test dans le menu Automotive (Automobile). Toutes les
instructions nécessaires seront affi chées dans une page d'aide.
14
±200V ±30V
A B C
Ch A - D
pk max
LED des voies LED d'échantillonnage
Panneau avant du PicoScope 4425
Port USB 3.0 SuperSpeed
Copyright © 2014 Pico Technology Ltd. Tous droits réservés.
3.7 Mises à jour logicielles et remplacement
Les dernières versions de tous les logiciels Pico peuvent être téléchargées
gratuitement à partir de notre site :
D
http://www.picoauto.com/software-picoscope-automotive.html
Pour toute demande d'un nouveau CD du logiciel, veuillez contacter Pico
Technology ou votre distributeur. Des frais modiques pourront vous être facturés
pour ce service.
3.8

Documentation

Une documentation complémentaire pour les oscilloscopes automobiles et tous
les autres produits Pico Technology est disponible sur le disque d'installation du
logiciel, ainsi qu'à l'adresse :
http://www.picoauto.com/manuals-brochures.html
3.9

Assistance technique

Des informations d'assistance technique régulièrement mises à jour sont
disponibles sur le site Web d'assistance technique de Pico Technology et dans le
forum des utilisateurs à l'adresse :
3.10

Garantie et retours

Les oscilloscopes automobiles Pico Technology 4225 et 4425 font l'objet d'une
garantie de 2 ans avec retour au fabricant.
www.picoauto.com/support.html
Guide de démarrage
DO239-1
