Comelit 6750W Manual De Instrucciones
Ocultar thumbs Ver también para 6750W:

Publicidad

Enlaces rápidos

IT
MANUALE
TECNICO

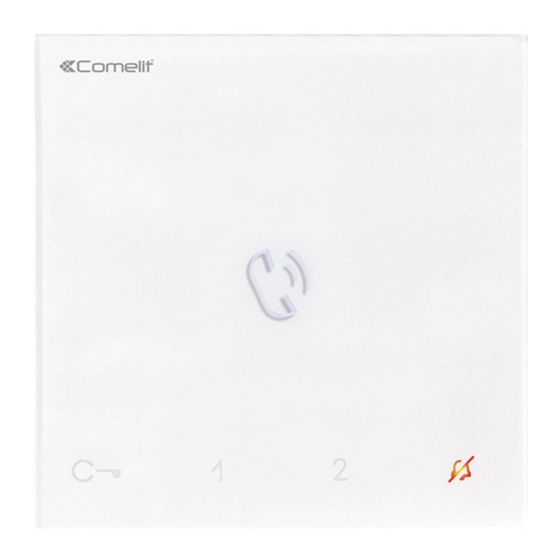

Telefonillo manos libres
Mini arts. 6750W y 6751W
Passion.Technology.Design.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Comelit 6750W

  • Página 1 MANUALE TECNICO Telefonillo manos libres Mini arts. 6750W y 6751W Passion.Technology.Design.
  • Página 2: Tabla De Contenido

    Advertencias Uso previsto Este producto Comelit ha sido diseñado y fabricado con la finalidad de utilizarse en la realización de instalaciones de comunicación audio y vídeo, tanto en edificios residenciales, comerciales e industriales como en edificios públicos o de uso público.
  • Página 3: Descripción

    Descripción Art. 6750W Telefonillo manos libres serie Mini con audio full-duplex y sistema de amplificación de inducción magnética integrado. Permite regular el volumen del altavoz y el volumen del tono de llamada, que se puede personalizar eligiéndolo entre varias melodías.
  • Página 4: Art. 6751W

    Art. 6751W Telefonillo manos libres serie Mini con audio Full-duplex. Permite regular el volumen del altavoz y el volumen del tono de llamada, que se puede personalizar eligiéndolo entre varias melodías. Dotado con 5 pulsadores Sensitive touch para respuesta, abrepuertas, actuador, llamada a la centralita y función privacidad y led de señalización del estado de la puerta. Gestiona de serie la llamada del timbre de planta.
  • Página 5: Leyenda De Los Pulsadores Y Los Ledes De Señalización

    Leyenda de los pulsadores y los ledes de señalización f Presionar el pulsador deseado para activar la función que se le ha asociado. Esperar a que transcurra 1 segundo antes de presionar de nuevo el mismo pulsador. Las presiones repetidas y rápidas del mismo pulsador anulan el comando enviado.
  • Página 6: Características Técnicas

    Características técnicas Art. 6750W Art. 6751W DATOS GENERALES Altura (mm) Anchura (mm) Profundidad (mm) CARACTERÍSTICAS DEL HARDWARE Bornes extraíbles Sí Sí REGULACIONES Regulación del volumen del altavoz Sí Sí Regulación del volumen del tono de llamada Sí Sí CARACTERÍSTICAS PRINCIPALES Sistema audio/vídeo...
  • Página 7: Instalación De Pared

    Instalación de pared optional CLACK! » DESMONTAJE...
  • Página 8 Desmontaje del borne Montaje del borne...
  • Página 9: Conexiones

    Conexiones Conexiones a la columna montante de monitor de videoportero y al pulsador para la llamada del timbre de planta 6750W COLUMNA MONTANTE DE VIDEOPORTEROS 1214/2C LLAMADA TIMBRE DE PLANTA 1209 / 1210 / 1210A /4888C Conexiones a la columna montante de videoporteros en derivación del monitor de videoportero...
  • Página 10: Configuración De Los Pulsadores

    Configuración de los pulsadores Por defecto, los pulsadores controlan las funciones de la fila A (tabla “Configuración básica”). Es posible cambiar la configuración por defecto de los pulsadores modificando, en la parte trasera del telefonillo, la posición de los DIP 1-2-3-4 de S2 eligiendo una de las combinaciones (B-P) propuestas en la tabla. Todos los pulsadores cambiarán de función.
  • Página 11: Configuración Avanzada

    Configuración avanzada Si la configuración básica (A-P)no responde a las necesidades del usuario, es posible programar individualmente los pulsadores según se describe a continuación. Al final, poner los DIP 1-2-3-4 de S2 (PROG) en ON. Configurando los DIP-switches de esta manera, los pulsadores controlan las funciones programadas.
  • Página 12: Dirección Intercomunicante Selectiva

    Dirección intercomunicante selectiva TABLA B Código DIP-switches de S1 ON Código DIP-switches de S1 ON Código DIP-switches de S1 ON Asignación de la dirección selectiva (Operaciones que se deben efectuar solo en caso de programación de la "Llamada intercomunicante a una dirección selectiva") Anotar la configuración S1: Configuración de S2: Poner los DIP-switches...
  • Página 13: Actuador Con Código: Programación De Los Pulsadores

    Actuador con código: programación de los pulsadores 1. Anotar la configuración de los DIP-switches de S1. 2. Entrar en el modo programación poniendo el DIP 6 de S2 en ON. » el led parpadea 3. Consultar la tabla "Configuración básica" para identificar una combinación de DIP-switches en la que aparezca la función actuador (ACT) referida al pulsador que se desea programar;...
  • Página 14: Programación Del Intervalo

    Programación del intervalo Anotar la configuración de S2 y S1 y restablecerla una vez efectuada la programación f Efectuar las operaciones de 1 a 4 Dirección mínima del intervalo Configurar el código. "Tabla de direccionamiento" Dirección máxima del intervalo Habilitación del intervalo Deshabilitación del intervalo Borrado del intervalo 2 sec...
  • Página 15: Variación De Los Tonos De Llamada

    Variación de los tonos de llamada 1. Mantener presionado el pulsador durante 6 s. » se emite un tono de confirmación » el led parpadea √ la operación solo es posible con la instalación en situación de reposo; en caso contrario, el LED parpadeará...
  • Página 16: Tabla De Direccionamiento

    5,6,7,8 *240 Prestaciones de la instalación y esquemas Art. 6750W Para más información sobre las prestaciones de la instalación y para visualizar los esquemas de instalación, hacer clic en el tipo de instalación que mejor responde a las propias exigencias: •...
  • Página 17 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
