- Página 1 MANUAL TÉCNICO Telefonillo manos libres Mini 6750W, Mini 6751W Passion.Technology. Design.
-
Página 2: Tabla De Contenido
Índice Advertencias Descripción del monitor ..............3 Art. 6750W ....................3 Art. 6751W ....................4 Características técnicas ..............5 Instalación de pared ................ 6 Conexiones ..................8 Conexiones a la columna montante de monitor de videoportero y al pulsador para la llamada del timbre de planta ........8 Conexiones a la columna montante de monitor de videoporteros en derivación desde la unidad interna vídeo ..........8 Conexiones a la columna montante de telefonillo y al pulsador para la... -
Página 3: Descripción Del Monitor

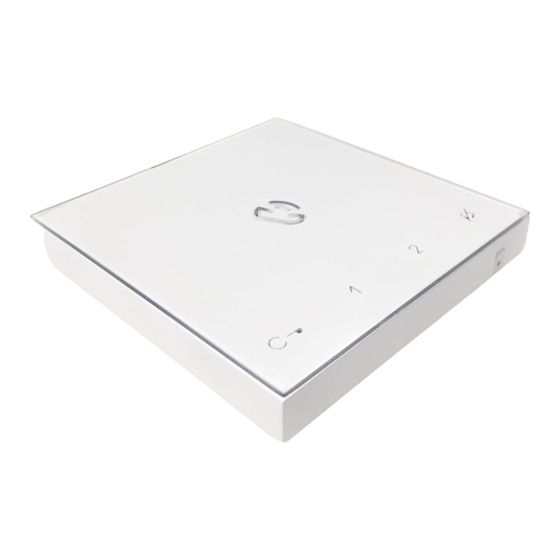

Descripción del monitor Art. 6750W • Telefonillo manos libres Mini con audio Full-duplex y sistema de amplificación de audio de inducción magnética integrado. Dotado con 5 pulsadores Sensitive touch para respuesta, abrepuertas, actuador, llamada a la centralita, función Privacidad y led de señalización del estado de la puerta. Gestiona de serie la llamada del timbre de planta. Dotado con borne de derivación 1214/2C. -
Página 4: Art. 6751W
Art. 6751W • Telefonillo manos libres serie Mini con audio Full-duplex. Dotado con 5 pulsadores Sensitive touch para respuesta, abrepuertas, actuador, llamada a la centralita, función Privacidad y led de señalización del estado de la puerta. Gestiona de serie la llamada del timbre de planta. •... -
Página 5: Características Técnicas
Características técnicas Art. 6750W Art. 6751W CARACTERÍSTICAS PRINCIPALES Sistema audio SimpleBus 2 Sì Sì Sistema audio/vídeo SimpleBus Top Sì Sistema audio/vídeo Building Kit Sì Kit Audio/Vídeo Sì Función Bucle de Inducción Sì Borne de derivación de serie Sì Montaje de pared Sì... -
Página 6: Instalación De Pared
Instalación de pared optional CLACK! » Desmontaje... - Página 7 Desmontaje del borne Montaje del borne...
-
Página 8: Conexiones
Conexiones Conexiones a la columna montante de monitor de videoportero y al pulsador para la llamada del timbre de planta 6750W COLUMNA MONTANTE DE VIDEOPORTEROS 1214/2C LLAMADA TIMBRE DE PLANTA 1209 / 1210 /4888C Conexiones a la columna montante de monitor de videoporteros en derivación desde la unidad interna vídeo COLUMNA MONTANTE DE VIDEOPORTEROS... -
Página 9: Pulsadores Táctiles
Pulsadores táctiles Descripción Activación del audio [programable] Mando abrepuertas [programable] Función actuador [programable] Centralita secundaria [programable] Función Privacidad [no programable] f Presionar el pulsador deseado para activar la función asociada al mismo. Esperar a que transcurra 1 segundo antes de presionar de nuevo el mismo pulsador. Las presiones repetidas y rápidas del mismo pulsador anulan el comando enviado. -
Página 10: Configuración
Configuración Pulsadores táctiles Leyenda Audio Abrepuertas función Privacidad Actuador Llamada a la centralita principal Llamada a la centralita secundaria Llamada al telefonillo del vigilante Doctor (Apertura automática de la puerta tras una llamada) Pánico Intercomunicante programable general o selectivo. Predefinido: llamada unifamiliar Intercomunicante programable general o selectivo. -
Página 11: Configuración Avanzada
Configuración avanzada Advertencias Si la configuración predefinida de los pulsadores (véase la tabla "Configuración básica") no responde a las necesidades del usuario, es posible configurarlos de otra manera según se describe a continuación. Al final, situar los DIP-switches 1-2-3-4 de S2 en 1111. Con esta configuración de los DIP switches, los pulsadores controlan las funciones programadas. -
Página 12: Llamada Intercomunicante: Programación De Los Pulsadores
Llamada intercomunicante: programación de los pulsadores 1. Para entrar en la programación, situar el DIP 6 de S2 en 1. » el LED Privacidad parpadea S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. Consultar la tabla "Configuración básica"... -
Página 13: Llamada Intercomunicante: Programación Directa
Llamada intercomunicante: programación directa Permite programar las llamadas intercomunicantes directamente desde las unidades internas. √ Necesita 2 operadores Fase 1: acceso a la programación El operador 1 y el operador 2 han de efectuar las siguientes operaciones en 2 unidades internas: 1. -
Página 14: Actuador Genérico, Actuador Con Código: Programación De Los Pulsadores
Actuador genérico, Actuador con código: programación de los pulsadores Anotar la configuración del DIP-switch 1. Para entrar en la programación, situar el DIP 6 de S2 en 1. » el LED Privacidad parpadea S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. -
Página 15: Otras Funciones
Otras funciones 1. Para entrar en la programación, situar el DIP 6 de S2 en 1. » el LED Privacidad parpadea S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. Consultar la tabla "Configuración básica" y elegir una combinación en la que aparezcan las funciones deseadas, necesarias para los pulsadores que se desea programar. -
Página 16: Programación Intervalo
Programación intervalo Anotar la configuración de S2 y S1 y restablecerla una vez efectuada la programación Efectuar las operaciones de 1 a 4 S2 DIP Dirección mínima del 1 2 3 4 5 6 intervalo 0 0 0 0 1 0 impostare codice, tabella di Dirección máxima del... -
Página 17: Reset De La Programación
Reset de la programación Configuraciones de fábrica • Funciones de los pulsadores según la combinación de los DIP switches 1-2-3-4 de S2 • Dirección intercomunicante ausente • Función intervalo y direcciones mín. y máx. ausentes DIP OFF • Reset de los tonos de llamada Anotar la configuración de S2 y S1 y restablecerla una vez efectuada la programación S2 DIP DIP ON... - Página 18 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
