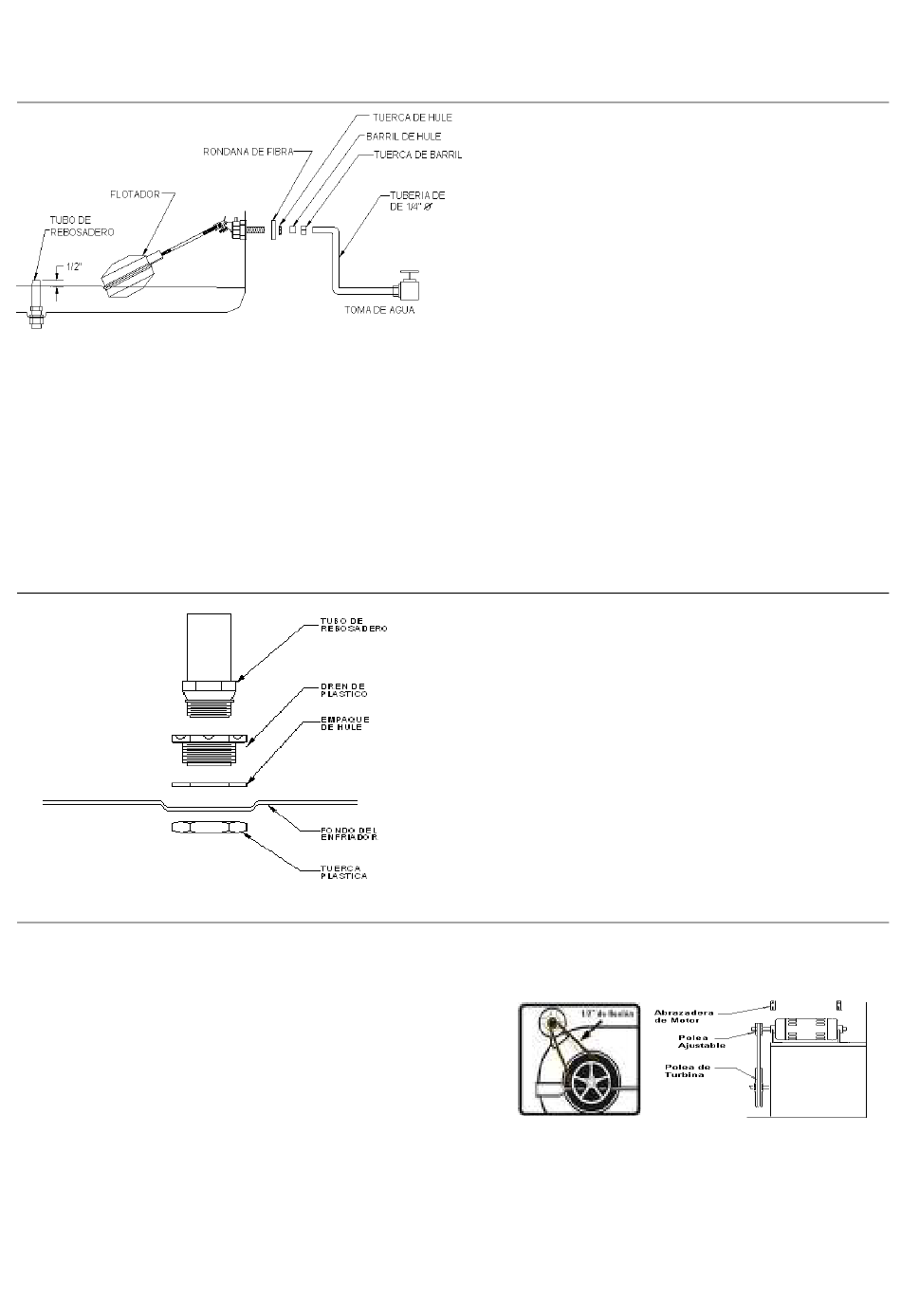

Instalación del Flotador
Nota: Estos componentes son solo para un aparato. Los enfriadores NORDICO cuentan con flotador, con salida al exterior. Viene en la bolsa de
accesorios.

Instrucciones:

•
Retire las tuercas de plástico que vienen ensambladas con el flotador.
Localice en el enfriador la perforación más cercana a la toma de agua y pase a través de esta la sección roscada del flotador.
•
Apretar flotador con tuerca plástica.
•
Pase el tubo de alimentación del agua a través de la tuerca de barril plástica y haga un avellanado en el tubo si es necesario.
•
Introduzca el barril de plástico en la tuerca de barril y proceda a ensamblar el resto de las partes en el cuerpo del flotador como se
•
ilustra en la figura.
Introduzca el tubo de alimentación en el flotador y apriete manualmente.
•
La presión de agua para el funcionamiento es: 0,3 MPa mínima y 0,6 MPa máxima. (En caso de que aplique).
•
Instalación del Dren

Ajuste de Banda.

La banda y las poleas han sido previamente ajustadas de fábrica.
Cualquier modificación al sistema impulsor del aire debe ser aprobado
por nuestros técnicos autorizados. Evite perder su garantía.
Antes de iniciar cualquier ajuste, asegúrese de desconectar el aparato.
La tensión y la alineación correcta de la banda es un factor muy importante para
lograr que la transmisión del aparato trabaje adecuadamente. No ajuste la tensión
de la banda cambiando el diámetro de las poleas. Ajuste solamente el soporte de
la base de motor.
La banda tiende a aflojarse con el uso, por lo que cada mantenimiento deberá
verificar el desgaste y la tensión correcta de la misma.
Para ajustar la tensión de la banda afloje los tres tornillos de la base motor (use
llave mixta o española de 7/16), y notará que la banda se afloja, mueva el motor
hacia atrás junto con la base hasta tensar la banda.
Esta deberá tener 1.2cm (1/2") a 2 cm (3/4") de flexión manual por lado.
Una vez que tenga la tensión requerida proceda a apretar de nuevo.
Debe instalar una válvula, para alimentar de agua la unidad,
debiendo colocarla en un lugar seguro donde pueda fácilmente
controlar el flujo, abrir y cerrar.
Si usted va a hacer la conexión de agua al sistema, considere la
siguiente lista de partes:
1. Llave de paso de ½" (12,7 mm)
2. Reducción tipo macho de ½" (12,7mm) a ¼" (6,3mm)
3. Tuerca cónica de ¼" (6,3mm)
4. Tubo de cobre de diámetro ¼" (6,3mm)
5. Cinta teflón para sellar fugas.
Este sistema facilita la limpieza del depósito del agua durante el
mantenimiento preventivo ya que permite drenarlo de una manera sencilla y
rápida.
1. Desenrosque la tuerca plástica del dren sin desprender el tubo de
rebosadero, manteniendo el empaque de hule en su posición original.
2. Inserte el dren, por el interior de la unidad, en la perforación ubicada en
él depósito de agua.
3. Coloque la tuerca plástica por el exterior del gabinete (APRIETE
MANUALMENTE).
4. Llene él deposito de agua cuidando de mantener una profundidad de 6
centímetros, habiendo previamente humedecido los filtros de aspen de
su enfriador NORDICO.
Nota:
Es recomendado usar grasa o vaselina en la rosca del Dren para
facilitar su desenroscado durante el mantenimiento.
