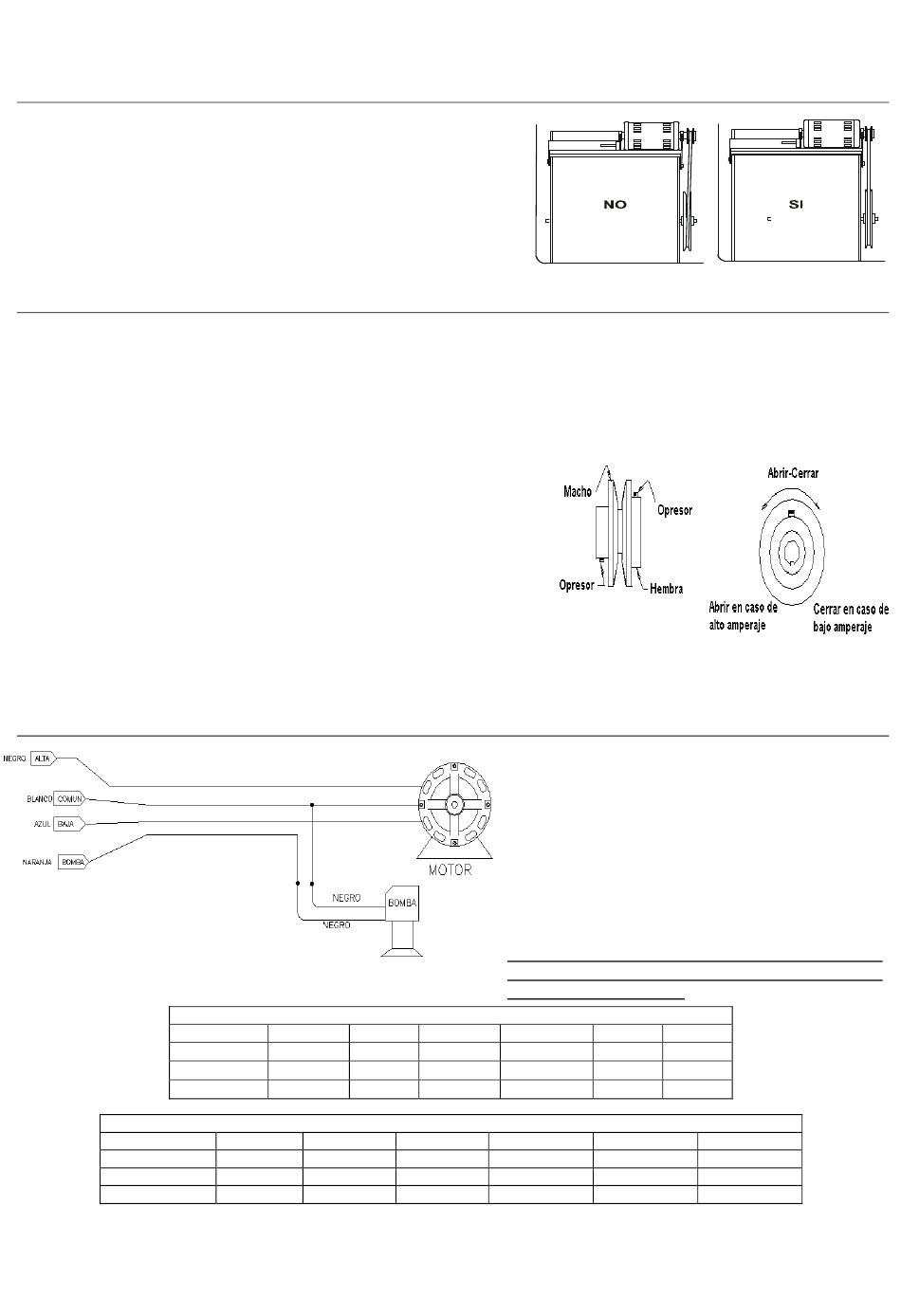

Alineación de Polea y Banda.
La alineación correcta de las poleas es un factor importante para lograr que el
motor alcance su máxima capacidad.
Alinee la polea del motor con la polea de la turbina moviéndola hacia afuera o
hacia adentro sobre el eje del motor hasta que quede alineado a la vista o con
el uso de una regla metálica. Apriete el tornillo de fijación de la polea motriz a
tope. Evite ajustarla hasta el punto en que la polea pudiera hacer contacto con
el motor.
Haga girar la polea de la turbina, manualmente, para asegurarse que se mueve
libremente sin rozar contra la caja de turbina.

Ajuste de Polea Variable

Si el enfriador esta conectado a un ducto, el desplazamiento de aire y el amperaje del motor se reducirán debido a la restricción del aire por el
ducto. Para compensar esta perdida, la polea del motor se ajusta abriéndola o cerrándola utilizando un amperímetro para verificar el amperaje
correcto del motor. Para un flujo mayor de aire, verifique el amperaje del motor con ventanas y puertas abiertas.
1. Encuentre el amperaje del motor en la placa de especificaciones del mismo.
2. Arranque el motor asegurándose que gire en la dirección correcta.
3. Use un amperímetro de gancho para verificar el amperaje colocándolo en uno de los
cables de alimentación de corriente del motor.
4. Si el amperaje es menor que el especificado en la placa, afloje el opresor del plato de
ajuste girando a favor de las manecillas del reloj (y en contra de las manecillas si el
amperaje es mayor del indicado), enseguida apriete de nuevo el opresor, encienda de
nuevo el enfriador y verifique el amperaje, repita este procedimiento hasta que la lectura
en el amperímetro alcance el especificado en la placa. Esto se efectuara solo en la
velocidad alta.
5. Cuando se tenga el amperaje correcto apriete correctamente los opresores de la
polea para evitar que se afloje, una vez apretados ajuste la tensión de la banda, si es
necesario verifique la alineación de las poleas. Una apropiada tensión de banda le evitara
problemas tales como: muy tensionada la banda aumentaría el amperaje y
sobrecalentaría el motor, por el contrario si esta floja empezara a patinar y producirá un
ruido incomodo.
Conexión Eléctrica Esquemática y Especificaciones.
Requerimiento eléctrico: 127V∼ . 60Hz, 1 fase.
Cables recomendados para una distancia máxima
de 30 metros.
N-3900-H, D 0,333 C.F.
N-4900- H, D 0,500 C.F.
N-6900- H, D 0,750 C.F.
Modelo
N-3900-H, D
N-4900- H, D
N-6900- H, D
Especificaciones Eléctricas
Modelo Motor Voltaje
PCM 0"
3900 2179
4900 3173
6900 4228
Advertencia
Todas las conexiones eléctricas deben cumplir con la regla
local de construcción y de seguridad, y ser realizadas por
personal calificado.
Conecte la unidad a corriente 127V∼ +/-10%. 60Hz, 1 fase,
conforme al diagrama. El suministro de energía eléctrica para
el enfriador debe conectarse directamente de la caja de
alimentación principal. Cerciórese que los interruptores de
encendido estén en la posición de Apagado antes de operar.
Nota: Instale centro de carga o disyuntor que desconecte
todos los polos de alimentación con una separación de por lo
menos 3 mm entre cada polo.
Consumo Frecuencia
127∼ 6,8 A 60 Hz
127∼ 8,5 A 60 Hz
127∼ 11,3 A 60 Hz
Presión Estática PCM's
1/8" 1/4"
1965 1796
2659 2219
3990 3739
Calibre Fusible
14 AWG 15 A
14 AWG 15 A
12 AWG 15 A
3/8" 1/2"
1536 923
1661 1302
3561 3182
