2.1

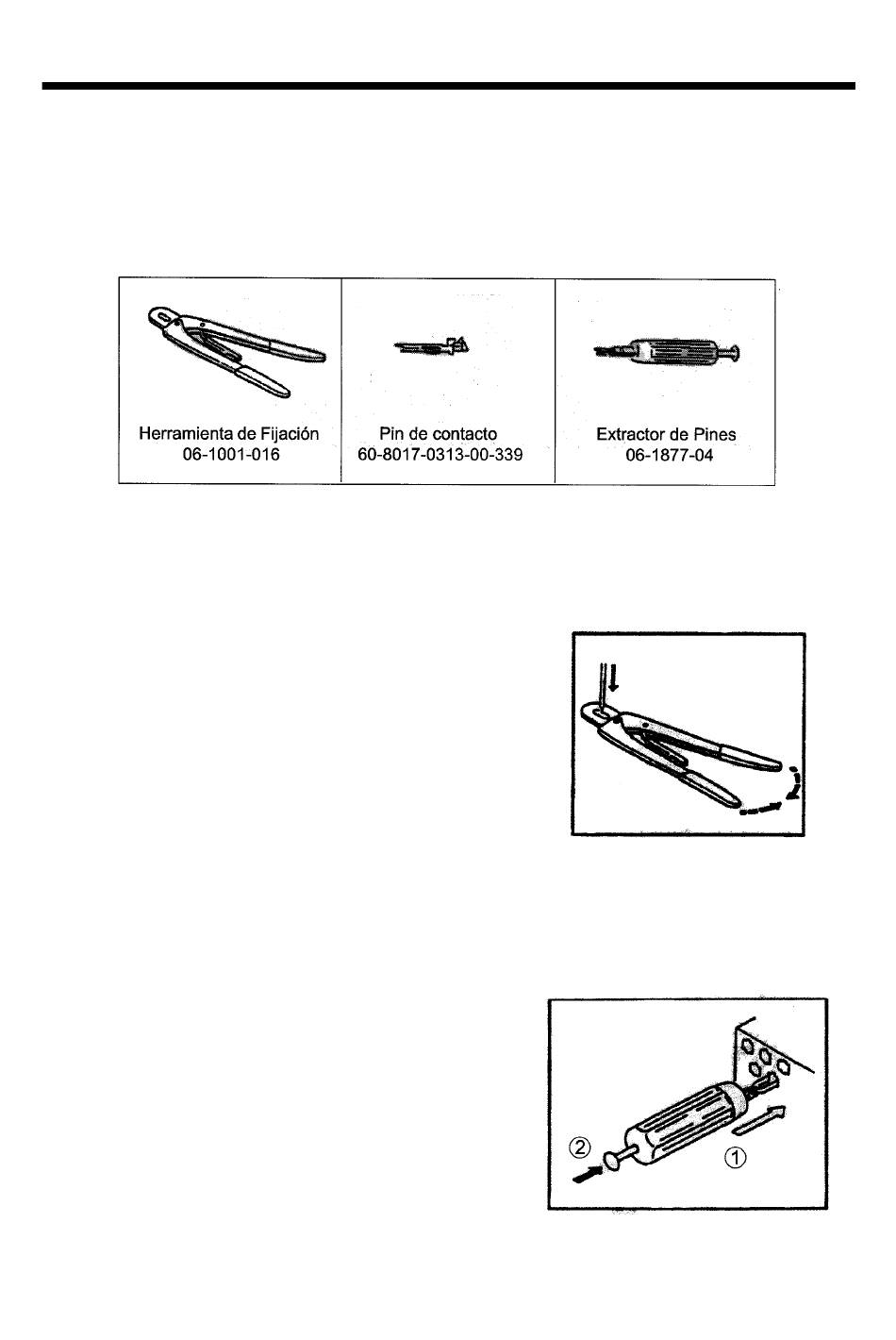

Herramientas de Conexión
Es necesaria una herramienta especial para fijar los hilos a los contactos del
conector 38P y otra para extraer los pines del cuerpo del conector. Se expli-
ca a continuación como usarlas.
2.1.1
Herramienta de fijación
1. Eliminar 3 ó 4 mm del aislante del extre-
mo de cada hilo.
2. Manteniendo la herramienta de fijación
horizontalmente, insertar en la muesca
de la misma el pincon su parte ra-
nurada hacia abajo.
3. Insertar, a fondo, en el pin la parte
desnuda del hilo; apretar a tope la herra-
mienta. Verificar que, efectivamente, el
hilo ha quedado fijado al pin.
2.1.2
Extractor de pines
Los pines insertados en el conector pue-
den ser extraidos del mismo mediante esta
herramienta especial.
1. Introducir la herramienta en el orificio del
conector, correspondiente al pin
que se quiere extraer, por el lado opues-
to al de inserción del pin.
2. Pulsar el extractor; se anula la acción de la lámina de retención y el pin
queda libre.
Herramienta de fijación, pin, extractor de pines
2 CABLEADO
2-1
