Visão geral do Hardware Visão geral do Hardware
Ethernet
Conector RJ-45 para Ethernet
(o DCS-2210 suporta PoE que
também pode ser usado para
alimentar a câmera)
Botão WPS (somente DCS-2230)
Pressione este botão e em seguida
pressione o botão WPS no seu
roteador para configurar uma
conexão wireless automaticamente.
Reset
Pressione e mantenha esse botão
pressionado por 10 segundos para
reinicializar a câmera
LED de Status
Indica o status atual
da câmera
Sensor ICR
O sensor IR-Cut (ICR)
removível analisa as
condições de luminosidade
e muda de colorido para
infravermelho de acordo
LED de Infravermelho
Utilizado para iluminar o campo
de visão da câmera à noite
PIR
Sensor de infravermelho
passivo para detecção
de movimento
28

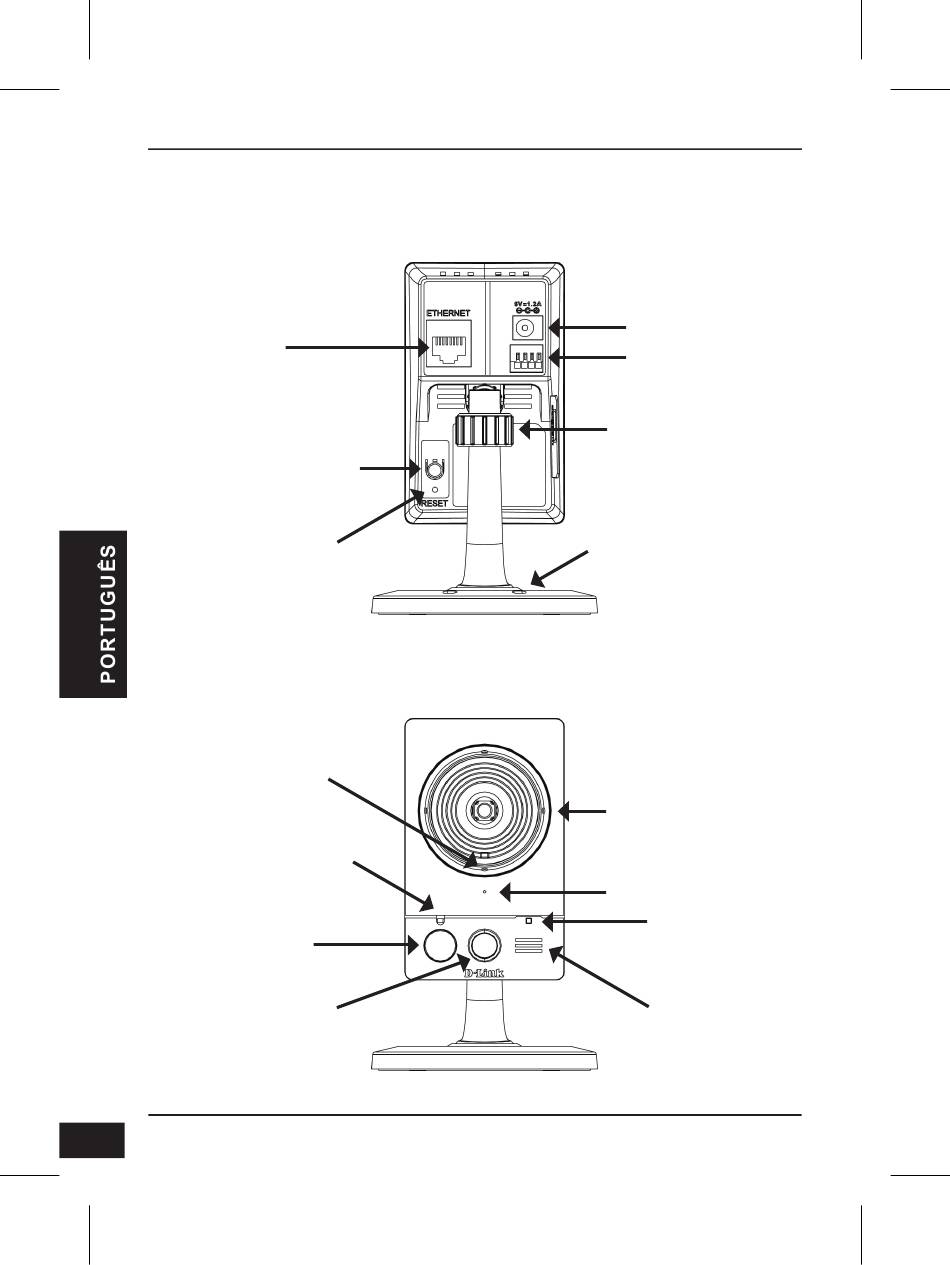

2. Visão geral do Hardware

Painel Traseiro

Painel Frontal

D-Link DCS-2210/DCS-2230 Quick Install Guide
Conector de alimentação
Conecta-se ao adaptador de
alimentação DC 5 V incluído
Conector I/O
Conectores de entrada
e saída para dispositivos
externos
Anel de ajuste
Aperte ou solte o anel
de ajuste para ajustar
a posição da câmera
Orifícios da base
Podem ser usados com as
presilhas dos cabos para fixar
a câmera a uma superfície
Lentes da câmera
Grava vídeos da área ao
redor
Microfone
Grava áudio da área
ao redor
LED WPS
(somente DCS-2230)
LED indicador do
status do WPS
Alto-falante
Saída de áudio
