9.4
Desarmado y ensamblaje de la unidad de
control
9.4.1 Desmontar la unidad de mando

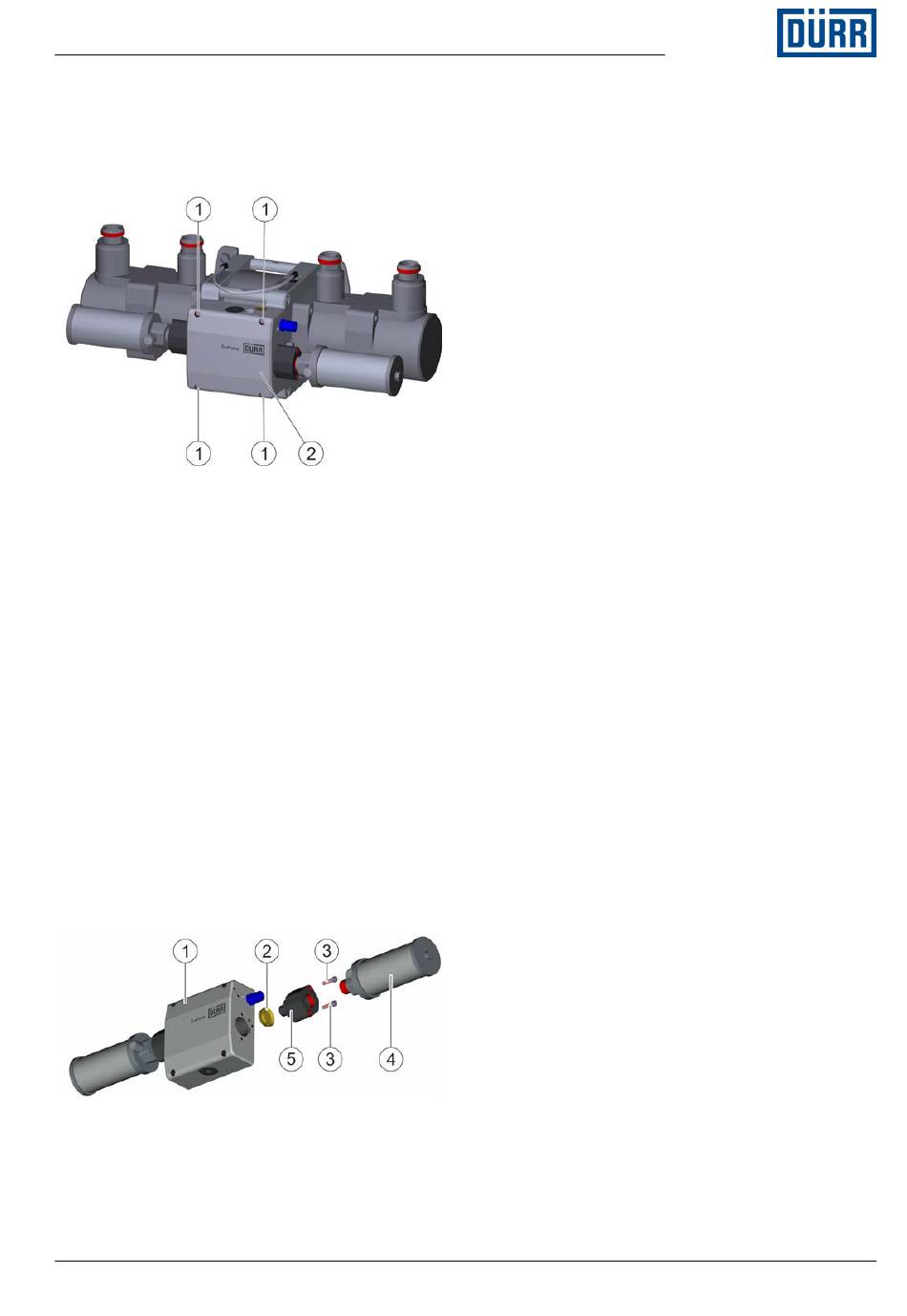

Fig. 11: Desmontar la unidad de mando
Personal:
Mecánico
n
+ Cualificación adicional protección contra explo-
n
siones
+ cualificación adicional alta presión
n
Equipo de protección:
Ropa protectora de trabajo
n
Mascarilla de respiración
n
Protección ocular
n
Guantes de protección
n
Calzado de seguridad antiestático
n
1. Desenroscar cuatro tornillos (1).
2. Extraer la unidad de mando (2) del motor.
3. Retirar las juntas tóricas entre la unidad de mando
y el motor.
9.4.2 Desmontar la membrana
Fig. 12: Desmontar la membrana
Personal:
Mecánico
n
08/2020
+ Cualificación adicional protección contra explo-
n
siones
+ cualificación adicional alta presión
n
Equipo de protección:
Ropa protectora de trabajo
n
Mascarilla de respiración
n
Protección ocular
n
Guantes de protección
n
Calzado de seguridad antiestático
n
1. Desenroscar los silenciadores (4).
2. Desenroscar dos tornillos (3).
3. Extraer el adaptador (5) de la carcasa (1) junto con
la junta tórica.
4. Extraer la membrana (2) de la carcasa (1) con una
pinza puntiaguda.
EcoPump HP - MPU00002ES
19/52
