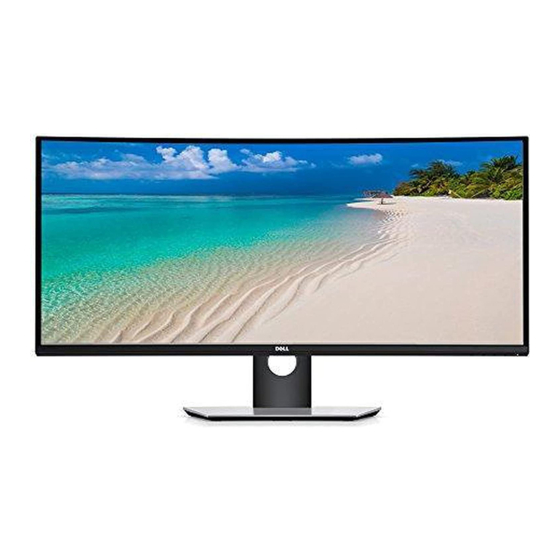

- Página 1 Monitor Dell UltraSharp U3417W Guía del usuario Modelo: U3417W Modelo normativo: U3417Wb...
- Página 2 Este producto está protegido por las leyes de copyright internacional y de EE. UU. y las de propiedad intelectual. Dell y el logotipo Dell son marcas comerciales de Dell Inc. en los Estados Unidos y/o en otras jurisdicciones. El resto de marcas y nombres citados en el presente documento corresponden a sus respectivas compañías.
-
Página 3: Tabla De Contenido
Contenido Acerca del monitor ........5 Contenidos de la caja . - Página 4 Contacte con Dell ........
-
Página 5: Acerca Del Monitor
Contenidos de la caja Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en Contacte con Dell si falta alguno de ellos. NOTA: Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o medios podrían no estar disponibles en algunos países. - Página 6 Cable de alimentación (Varía según el país) Cable HDMI Cable DP (Mini-DP a DP) Cable de transmisión USB 3.0 (permite utilizar los puertos USB del monitor) • Medios de controladores de documentación • Manual de instalación rápida • Informe de calibración de fábrica •...
-
Página 7: Características Del Producto
Características del producto El monitor de panel plano Dell U3417W tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT), una matriz activa y una luz de fondo LED. Las funciones del monitor incluyen: • Área visible de 86,7 cm (34 pulgadas) (medida en diagonal). -
Página 8: Identificación De Piezas Y Componentes
Identificación de piezas y componentes Vista frontal Controles del panel frontal Etiqueta Descripción Botones de función (Para obtener más información, consulte Uso del monitor) Botón de encendido/apagado (con indicador LED) Acerca del monitor... -
Página 9: Vista Trasera
Liberar soporte del monitor. soporte Etiqueta del número de Tenga a mano esta etiqueta si necesita ponerse serie de código de barras en contacto con el soporte técnico de Dell. Ranura de Para organizar los cables colocándolos en la almacenamiento de cable ranura. -
Página 10: Vista Lateral
Vista lateral Etiqueta Descripción Puertos descendentes Conectar a su dispositivo USB. Únicamente podrá utilizar este conector después de conectar el cable USB al equipo y al conector ascendente USB del monitor.* Puerto descendente Conecte para cargar su dispositivo. USB con carga de corriente * Para evitar interferencias en la señal, cuando se haya conectado un dispositivo USB a un puerto USB descendente, NO se recomienda conectar ningún otro dispositivo USB a... -
Página 11: Vista Inferior
Vista inferior Vista inferior sin soporte de monitor Etiqueta Descripción Conector de cable de Conecte el cable de alimentación. alimentación AC Ranura de bloqueo de Fijar el monitor con el bloqueo de seguridad seguridad (bloqueo de seguridad no incluido). Conector de puerto Conecte el cable HDMI de su equipo. -
Página 12: Especificaciones Del Monitor
Puertos de descarga USB Conecte sus dispositivos USB. Únicamente podrá utilizar este conector después de conectar el cable USB al equipo y al conector de ransmisión USB del monitor.** Puerto descendente USB Conecte para cargar su dispositivo. con carga de corriente Función de bloqueo de Para bloquear el soporte en el monitor soporte... -
Página 13: Especificaciones De Resolución
De 0 a 115 mm Inclinación -5° a 21° Giro -30° a 30° Pivotado Dell Display Manager Sí Compatibilidad Seguridad • Ranura de bloqueo de seguridad (bloqueo de cable vendido por separado) • Ranura del bloqueo del soporte antirrobo (para panel) Especificaciones de resolución... -
Página 14: Modos De Vídeo Compatibles
Modos de vídeo compatibles Modelo U3417W Capacidades de presentación de vídeo 480p, 480i, 576p, 720p, 1080p, 576i, 1080i (reproducción HDMI & DP) Modos de muestra predeterminados Modo de muestra Horizontal Vertical Reloj de Polaridad Frecuencia Frecuencia píxeles sincronizada (kHz) (Hz) (MHz) (Horizontal / Vertical) -
Página 15: Especificaciones Eléctricas
NOTA: La configuración predeterminada del modo Transporte multisecuencia es DP1.2. Consulte Conexión del monitor para función DP Multi-Stream Transport (MST) para más detalles. Especificaciones eléctricas Modelo U3417W Señales de entrada de vídeo HDMI 2.0*/DP 1.2**, 600 mV para cada línea diferencial, impedancia de entrada de 100 ohmios por par diferencial Tensión de entrada de corriente... -
Página 16: Características Medioambientales
Anchura 813,6 mm (32,03 pulgadas) Profundidad 226,4 mm (8,91 pulgadas) Dimensiones (sin la base) Altura 363,7 mm (14,32 pulgadas) Anchura 813,6 mm (32,03 pulgadas) Profundidad 58,4 mm (2,30 pulgadas) Dimensiones del soporte Altura (ampliada) 419,1 mm (16,50 pulgadas) Altura (compresión) 382,6 mm (15,06 pulgadas) Anchura 342,2 mm (13,47 pulgadas) -
Página 17: Modos De Gestión De La Corriente
No funcional 12.192 m (40.000 pies) (máximo) Disipación térmica • 443,58 BTU/hora (máximo) • 170,61 BTU/hora (típico) Modos de gestión de la corriente Si ha instalado en su PC una tarjeta de gráficos o software de VESA compatible con DPM™, el monitor puede reducir automáticamente el consumo de energía cuando no lo use. - Página 18 Active su equipo y el monitor para acceder al menú OSD. Acerca del monitor...
-
Página 19: Asignación De Terminales
Asignación de terminales Conector DisplayPort Número Extremo del cable de señal de pin de 20 patillas ML0(p) ML0(n) ML1(p) ML1(n) ML2(p) ML2(n) ML3(p) ML3(n) AUX(p) AUX(n) Re-PWR +3,3 V DP_PWR Acerca del monitor... - Página 20 Conector Mini DisplayPort Número Extremo del cable de señal de pin de 20 patillas Detección de conexión en caliente ML3(n) ML3(n) ML2(n) ML0(p) ML2(p) ML0(p) ML1(n) AUX(p) ML1(p) AUX(n) +3,3 V DP_PWR Acerca del monitor...
- Página 21 Conector HDMI Número Extremo del cable de señal de pin de 19 patillas DATOS TMDS 2+ DATOS TMDS 2 APANTALLADO DATOS TMDS 2- DATOS TMDS 1+ DATOS TMDS 1 APANTALLADO DATOS TMDS 1- DATOS TMDS 0+ DATOS TMDS 0 APANTALLADO DATOS TMDS 0- RELOJ TMDS+ RELOJ TMDS APANTALLADO...
-
Página 22: Compatibilidad Plug And Play
Compatibilidad Plug and Play Puede instalar el monitor con cualquier sistema compatible con Plug and Play. El monitor proporciona automáticamente al PC los datos de identificación de reproducción extendida (EDID) utilizando protocolos de canal de datos de muestra (DDC) para que el sistema puede configurarse y mejorar los ajustes de visionado. La mayoría de las instalaciones de monitor se realizan de forma automática;... -
Página 23: Conector De Descarga Usb
SSTX- SSTX+ SSRX- SSRX+ Conector de descarga USB Número de pin Extremo de conector de 9 clavijas SSRX- SSRX+ SSTX- SSTX+ Puertos USB • 2 puertos USB 3.0 ascendente - inferior • 2 puertos USB 3.0 descendentes - inferiores • 2 puertos USB 3.0 descendentes - laterales •... -
Página 24: Política De Píxel Y Calidad Del Monitor Lcd
Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: http://www.dell.com/support/monitors. -
Página 25: Configuración Del Monitor
Configuración del monitor Acople de la base NOTA: La base se entrega desinstalada cuando el monitor se envía desde la fábrica. NOTA: Esto es aplicable a los monitores con soporte. Cuando se adquiere cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación. - Página 26 Levante la cubierta, como se muestra, para exponer el área VESA para el montaje del soporte. Acople el soporte al monitor. Encaje el surco de la parte trasera del monitor con las dos pestañas de la parte superior del soporte. Presione el soporte hasta que encaje en su lugar.
- Página 27 Coloque el monitor en vertical. Deslice una mano por el área recortada en el acolchado inferior y, con la otra sujete el soporte. Levante el monitor con cuidado para evitar que se deslice o caiga. PRECAUCIÓN: No ejerza presión sobre la pantalla del panel cuando levante el monitor.
-
Página 28: Conexiones Del Monitor
Conexiones del monitor ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga Instrucciones de seguridad. NOTA: No conecte todos los cables al equipo al mismo tiempo. Para conectar el monitor a su equipo: Apague el equipo y desconecte el cable de corriente. Conecte el cable DP/Mini-DP a DP/HDMI entre su monitor y su equipo. -
Página 29: Conectar El Cable Negro Displayport (Dp A Dp)
Conectar el cable negro DisplayPort (DP a DP) Conexión del monitor para función DP Multi-Stream Transport (MST) NOTA: U3417W soporta la función DP MST. Para utilizar dicha función, la tarjeta gráfica de su PC debe estar certificada para DP 1.2 con opción MST. La configuración por defecto de la fábrica en el U3417W es DP 1.2. - Página 30 A) El monitor está preparado para mostrar contenido Utilizar el botón OSD para navegar a la Pantalla. Ir a la opción MST. Seleccione Encendido u Apagado, según se quiera. B) El monitor no muestra ningún contenido (pantalla en negro) Pulse cualquier botón que no sea el botón de encendido para activar el menú Fuente entrada.
-
Página 31: Conectar El Cable Usb
Use los botones para resaltar Habilitado o Deshabilitado y pulse el botón para confirmar la selección. Repita los pasos anteriores para cambiar la configuración del formato DP si es necesario. PRECAUCIÓN: Las imágenes se utilizan únicamente con fines ilustrativos. La apariencia de su equipo podría variar. -
Página 32: Organización De Los Cables
b. Conexión de dos ordenadores * Cuando conecte dos ordenadores al monitor, los puertos descendentes USB del monitor para el teclado y el ratón se pueden asignar a señales de entrada diferentes de los dos ordenadores cambiando el ajuste de Selección de USB en el menú OSD. (Consulte Selección de USB para más detalles). -
Página 33: Extracción Del Soporte Del Monitor
Extracción del soporte del monitor NOTA: Para evitar que se arañe o dañe la pantalla LCD curvada al extraerla del soporte, asegúrese de colocar el monitor sobre una superficie limpia y acolchada. El contacto directo con objetos duros puede dañar el monitor curvado. NOTA: Esto es aplicable a los monitores con soporte. - Página 34 Extraiga el soporte. Utilice un destornillador de estrella Phillips para extraer los cuatro tornillos que sostienen la cubierta de plástico. Instale la abrazadera de montaje del kit de montaje en pared en el monitor. Monte el monitor en la pared siguiendo las instrucciones que se incluyen con el kit de montaje en pared.
-
Página 35: Uso Del Monitor
Uso del monitor Encienda el monitor Pulse el botón para encender el monitor. Uso del panel frontal Utilice los botones de control en la parte frontal del monitor para ajustar las características de la imagen. Al utilizar los botones para ajustar los controles, un menú OSD mostrará... -
Página 36: Botones Del Panel Delantero
La siguiente tabla describe los botones del panel frontal: Botones del panel delantero Descripción Utilice este botón para elegir de entre una lista de modos de color predefinidos. Tecla de acceso directo/ Modos predefinidos Utilice este botón para ajustar el volumen. El mínimo es '0' (-). -
Página 37: Uso Del Menú En Pantalla (Osd)
Botones del panel Descripción delantero Utilice el botón Arriba para ajustar (aumentar rangos) los elementos del menú OSD. Arriba Utilice el botón Abajo para ajustar (reducir rangos) los elementos del menú OSD. Abajo Utilice el botón Aceptar para confirmar la selección. Aceptar Utilice el botón Atrás para regresar al menú... - Página 38 Menú principal de entrada digital (mDP) Menú principal de entrada digital (DP) Pulse los botones para moverse por las opciones de configuración. Al moverse de un icono a otro se marcará el nombre de la opción. Consulte la tabla siguiente para ver una lista completa de todas las opciones disponibles para el monitor.
- Página 39 Icono Menús y Descripción submenús Brillo/ Utilice este menú para activar el ajuste de Brillo/Contraste. Contraste Brillo El control de Brillo ajusta la luminancia de la iluminación. Pulse el botón para aumentar el brillo, o el botón para reducirlo (mín. 0 / máx. 100). NOTA: El ajuste manual del Brillo se deshabilita cuando Contraste dinámico están activados.
- Página 40 Fuente Utilice el menú Fuente entrada para seleccionar una de las distintas señales de vídeo conectadas a su monitor. entrada Seleccione Entrada DP si utiliza el conector DisplayPort (DP). Pulse el botón para seleccionar la fuente de entrada DisplayPort. Seleccione Entrada mDP si utiliza el conector Mini DisplayPort (mDP). Pulse el botón para seleccionar la fuente de entrada Mini DisplayPort.
- Página 41 Selección Al activar la función puede buscar las fuentes de entrada disponibles. automática Restablecer Restablece la configuración de entrada de su monitor a los valores predeterminados. fuente de entrada Color Utilice Color para ajustar el modo de configuración de color. Uso del monitor...
- Página 42 Modos Cuando seleccione Modos predefinidos, puede elegir Estándar, ComfortView, Multimedia, Película, Juegos, Temp. del color o Color predefinidos personal. de la lista. • Estándar: Carga la configuración de color predeterminada del monitor. Este es el modo predefinido predeterminado. • ComfortView: Reduce el nivel de luz azul emitida desde la pantalla para que la visualización sea más cómoda para sus ojos.
- Página 43 Formato color Le permite el modo de entrada de vídeo en: entrada RGB: Seleccione esta opción si su monitor está conectado a un ordenador (o un reproductor de DVD) a través de un cable HDMI (o cable DisplayPort). YPbPr: Seleccione esta opción si su monitor está conectado a un reproductor DVD mediante YPbPr utilizando un cable HDMI (o un cable DisplayPort).
- Página 44 Esta función permite desplazar el color de la imagen de vídeo a verde o púrpura. Se utiliza para ajustar el tono de la piel. Utilice para ajustar el matiz entre '0' y '100'. Utilice para aumentar la tonalidad verde de la imagen de vídeo. Utilice para aumentar la tonalidad púrpura de la imagen de vídeo.
- Página 45 Nitidez Esta función puede hacer que la imagen adquiera un aspecto más nítido o más difuminado. Utilice para ajustar el nivel de nitidez entre '0' y '100'. Contraste Le permite aumentar el nivel de contraste para ofrecer una calidad de imagen más detallada y nítida.
- Página 46 PIP/PBP Esta función abre una ventana con una imagen de otra fuente de entrada. Ventana Ventana secundaria principal HDMI 1 HDMI 2 HDMI 1 HDMI 2 NOTA: En el modo PBP, las imágenes se mostrarán en el centro de la pantalla y no a pantalla completa.
- Página 47 Modo PIP/PBP Permite ajustar la función PIP/PBP (Imagen en Imagen/Imagen por Imagen) en PIP pequeño, PIP grande, Relación de aspecto PBP o PBP máx. Puede desactivar esta función seleccionando Apagado. PIP pequeño PIP grande Relación de aspecto PBP PBP máx. PIP/PBP Seleccionar entre las diferentes señales de vídeo que se pueden conectar a su monitor en la ventana secundaria PIP/PBP.
- Página 48 Selección de Seleccionar las señales ascendentes USB en la lista: DP, mDP, HDMI 1 y HDMI 2, así el puerto descendente USB del monitor (por ejemplo: teclado o ratón) se puede utilizar con las señales de entrada actuales al conectar un ordenador a cualquiera de los puertos ascendentes. La conexión de la pantalla y de los puertos ascendentes USB se puede cambiar seleccionando la función de fuente de entrada.
- Página 49 Audio Volumen Le permite establecer el nivel de volumen de los altavoces. Utilice ajuste el nivel de volumen de '0' a '100'. Fuente de Le permite establecer la fuente de audio de la ventana principal o de la secundaria. audio Altavoz Le permite habilitar o deshabilitar la función del altavoz.
- Página 50 Le permite activar o desactivar la función USB durante el modo en espera del monitor. NOTA: ACTIVAR/DESACTIVAR USB en el modo en espera solo está disponible cuando el cable de enlace ascendente USB está desenchufado. Esta opción se mostrará desactivada cuando el cable de enlace ascendente USB esté...
- Página 51 Bloquear Controla el acceso del usuario a los ajustes. Si selecciona Bloquear, no se permitirá al usuario realizar ajustes. Se bloquearán todos los botones. NOTA: Función Desbloquear – Sólo desbloqueo de hardware (pulsar durante 6 segundos el botón situado junto al de encendido). Función Bloquear –...
- Página 52 Otros DDC/CI La función DDC/CI (Canal de datos de pantalla / Interfaz de comandos) permite ajustar los parámetros del monitor (brillo, balance de color, etc.) por medio de un software instalado en su equipo informático. Puede desactivar esta función seleccionando Deshabilitado. Active esta función para conseguir la mejor experiencia para el usuario y un rendimiento óptimo de su monitor.
-
Página 53: Mensajes De Advertencia Del Menú Osd
Condiciona- Permite reducir los casos improbables de retención de imagen. Dependiendo del grado de retención de imagen, el programa podría miento LCD necesitar un cierto tiempo para funcionar. Puede activar esta función seleccionando Habilitado. Firmware Muestra la versión de firmware actual. Restablecer Restablecer todos los ajustes en el menú... - Página 54 Si el monitor no admite un modo de resolución concreto, aparecerá el mensaje siguiente: Significa que el monitor no puede sincronizarse con la señal que está recibiendo desde el PC. Consulte en Especificaciones del monitor los rangos de Frecuencia horizontal y vertical compatibles con este monitor.
- Página 55 Active su equipo y el monitor para acceder al menú OSD. Si pulsa cualquier botón que no sea el botón de encendido, aparecerá alguno de los mensajes siguientes, dependiendo de la entrada seleccionada: Entrada HDMI/Mini DisplayPort/DP Uso del monitor...
- Página 56 Si selecciona la entrada HDMI, Mini DisplayPort o DP y no conecta el cable correspondiente, se mostrará un cuadro de diálogo flotante como el siguiente. Consulte Solución de problemas para más información. Uso del monitor...
-
Página 57: Ajuste De La Resolución Máximo
Si no aparece 3440 x 1440 como una opción, puede que tenga que actualizar el controlador gráfico. Dependiendo de su equipo, realice alguno de los siguientes procedimientos: Si dispone de un equipo de sobremesa o portátil Dell: • Acceda a http://www.dell.com/support, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica. - Página 58 Inclinación, balanceo Con el soporte conectado al monitor, puede inclinar y girar el monitor en el ángulo de visualización más cómodo. NOTA: El soporte se entrega desinstalada cuando el monitor se envía desde la fábrica. Extensión vertical NOTA: El soporte se extiende verticalmente hasta 115 mm. Las figuras siguientes ilustran cómo extender el soporte verticalmente.
-
Página 59: Configuración De Monitor Dual
Configuración de monitor dual La configuración recomendada para el monitor dual: Horizontal (lado a lado) Uso del monitor... -
Página 60: Solución De Problemas
Solución de problemas ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga Instrucciones de seguridad. Test automático El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente: Apague el PC y el monitor. -
Página 61: Diagnóstico Integrado
Este cuadro también aparece durante el funcionamiento normal del sistema si el cable del vídeo se desconecta o resulta dañado. Apague el monitor y vuelva a conectar el cable del vídeo; encienda el PC y el monitor. Si la pantalla de su monitor permanece vacía después de llevar a cabo el procedimiento anterior, compruebe el controlador de vídeo y el equipo, ya que el monitor funciona correctamente. -
Página 62: Problemas Usuales
Para realizar el diagnóstico integrado: Asegúrese de que la pantalla está limpia (que no existan partículas de polvo en la superficie de la pantalla). Desconecte el cable de vídeo de la parte trasera del equipo o el monitor. El monitor pasará... - Página 63 • Un píxel Apagado de forma permanente es un defecto natural de la tecnología LCD. • Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: http://www.dell.com/support/monitors.
-
Página 64: Problemas Específicos Del Producto
Problemas El monitor se • Asegúrese de que el cable de vídeo que conecta el intermitentes enciende y se monitor y el equipo se encuentra conectado correcta y apaga firmemente. • Restaure el monitor a su configuración predeterminada. • Ejecute la función de comprobación automática para determinar si este problema intermitente también ocurre en el modo de comprobación automática. -
Página 65: Problemas Específicos De Bus Serie Universal (Usb)
No se recibe No hay imagen, la • Compruebe la fuente de señal. Asegúrese de que el ninguna señal de luz de LED está equipo no está en modo de ahorro de energía moviendo entrada al pulsar blanca el ratón o pulsando cualquier tecla del teclado. los controles de •... -
Página 66: Problemas Específicos De Los Altavoces
Problemas específicos de los altavoces Síntomas Qué Soluciones posibles específicos experimenta Los altavoces No se escucha • Apague el monitor, desenchufe el cable de alimentación del no emiten sonido monitor, vuélvalo a enchufar y luego encienda el monitor. sonido • Compruebe que la conexión del cable de audio esté bien conectada al puerto de Salida de la línea de audio del ordenador. -
Página 67: Apéndice
Dell. Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede que algunos servicios no estén disponibles en su zona.
