tebis
Funzionamento
Il termostato KNX/EIB TX 320 è stato concepito
per controllare la temperatura ambiente in locali
abitativi e negli uffici.
Si tratta di una regolazione continua PID.
Questo termostato è stato concepito per essere
utilizzato unicamente in locali non umidi.
Configurazione
c TX 100 V1.6.3 o superiore: descrizione detta-
gliata nel libretto fornito con il configuratore.
c ETS : software applicativo TL 320A : base
di dati e descrizione disponibili presso il
costruttore.

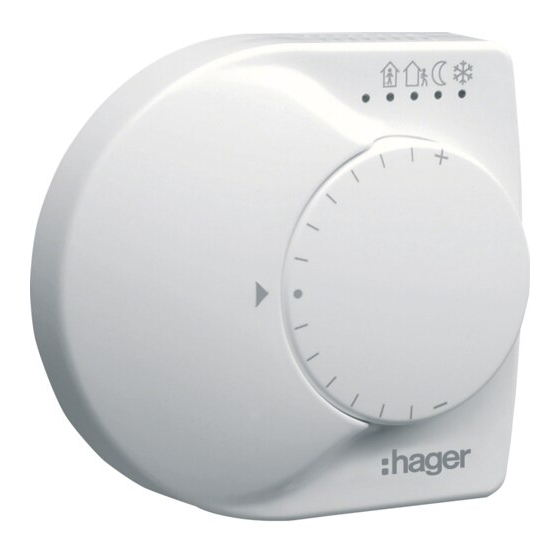

Descrizione del termostato
Selettore della modalità di funzionamento
o pulsante presenza.
Modalità Comfort
Modalità Eco
Modalità Ridotto (notte)
Gelo
LED Rosso/blu:
rosso = riscaldamento
blu = climatizzazione
spento = temperatura desiderata raggiunta.
Pulsante di regolazione della temperatura.
Montaggio
Montaggio
Installazione - Montaggio
5-6mm
1 2 3
1
TX 320
Termostato di ambiente
Istruzioni d'uso
Bn,.:
5 6
9 10
Montaggio del termostato:
1. Togliere delicatamente il pulsante
di regolazione della temperatura.
2. Con un piccolo cacciavite, girare il
dispositivo di blocco su "OPEN".
3. Collocare il termostato
sul suo basamento in
modo tale che le spine
siano ben posizionate,
quindi spingere verso
sinistra (mantenendo il
termostato nell'asse).
4. Girare il dispositivo di blocco su
"CLOSE".
5. Rimettere al suo posto il pulsante
di regolazione della temperatura.
Smontaggio
ech 45%
Smontaggio del termostato:
1. Togliere delicatamente il pulsante
di regolazione della temperatura.
2. Con un piccolo cacciavite, girare il
dispositivo di blocco su "OPEN".
3. Spingere il termostato
verso destra e toglierlo
dal suo zoccolo
(mantenendo il
termostato nell'asse).
Smontaggio dello zoccolo:
1. Con un cacciavite piatto,
premere sulle fessure a destra
dello zoccolo e togliere la
maschera.
2. Svitare lo zoccolo, quindi
capovolgerlo.
3. Con un cacciavite delle giuste
dimensioni, aprire i morsetti e
togliere i fili.
Regolazione della temperatura
Bottone di regolazione della temperatura per
regolare il valore di comfort fra 10 e 28°C.
E' possibile limitare meccanicamente questo
campo (per esempio da 18 a 23°C).
Seguire le seguenti istruzioni.
4
1
V1.6.3
4
Collegamento del bus e delle entrate
ECH40%
7 8
11
Funzionamento delle entrate esterne:
Le entrate (E1-E2) consentono d'interfacciare
contatti liberi da potenziale con il bus EIB/KNX. Ad
esempio, si possono far comunicare tra di loro dei
pulsanti, degli interruttori o degli automatismi
convenzionali.
4
1 . 2 . ∞ C
OPEN L'entrata E3 permette di raccordare una sonda di
CLOSE
temperatura di terra (referenza EK 087). Le precise
funzioni di questo prodotto dipendono dalla
1 . 2 .
configurazione e dai parametri impostati.
OPEN
Collegare il cavo bus: rosso + / nero –
CLOSE
(rispettare la polarità).
18 2
1 6
Indirizzamento fisico
1 . 2 .
OPEN
CLOSE
18 2
1 6
Caratteristiche tecniche
4
6
1 . 2 . ∞ C
OPEN
Alimentazione elettrica: bus KNX/EIB - 30Vs SELV
CLOSE
Consumo:
Ta di funzionamento:
Temperatura di stoccaggio:
Classe di protezione:
Grado di inquinamento:
4
6
1 . 2 . ∞ C
OPEN
Tensione assegnata d'urto:
CLOSE
Catégorie de surtension:
1 . 2 . Categoria di sovratensione:
OPEN Struttura del software:
classe ecodesign:
CLOSE
Tensione e corrente dichiarate ai fini delle prove di
18 2
1 6 emissioni elettromagnetiche:
Azione di tipo:
Media di Comunicazione KNX:
Modalità di configurazione KNX :
Prodotto indipendente per montaggio superficiale o
scatola di montaggio a incasso.
(Applicabile nei paesi dell'Unione Europea e in quelli con sistema di raccolta
differenziata).
Il marchio riportato sul prodotto o sulla sua documentazione indica che il
prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo
di vita. Per evitare eventuali danni all'ambiente o alla salute causati
dall'inopportuno smaltimento del rifiuti, si invita l'utente a separare questo
prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire
il riutilizzo sostenibile delle risorse materiali.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è
stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni
relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.
Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i
termini e le condizioni del contratto di acquisto. Questo prodotto non deve
essere smaltito unitamente ad altri rifiuti commerciali.
Utilizzabile in tutta Europa
20
2
20
20
5
E3
E3
E2
E2
E1
E1
COM
COM
BUS
Pulsante di
indirizzamento
fisico.
LED di
programmazione.
0 °C —> +45 °C
-20 °C —> +60 °C
- L'apparecchio deve essere installato
unicamente da un installatore qualificato.
- Rispettare le regole d'installazione SELV.
Corretto smaltimento del prodotto
(rifiuti elettrici ed elettronici).
å
e in Svizzera
20
3
max.
OPEN
CLOSE
6
min.
< 10 mA
IP21
2
1500V
3
III
classe A
IV
30V - 10mA
2
TP1
Smode
6LE004190A
