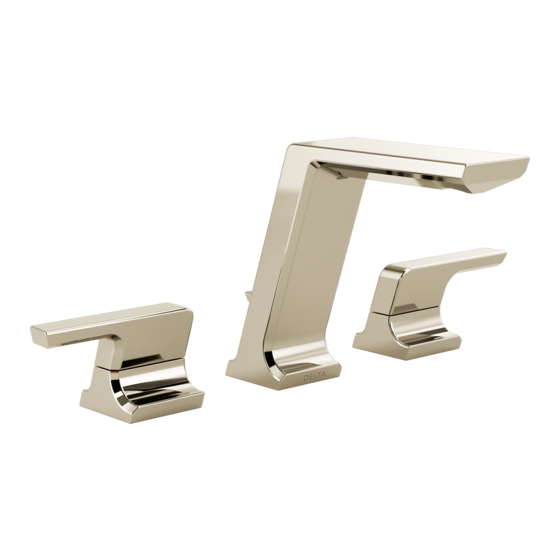

Delta Pivotal Serie Manual De Instrucciones
Ocultar thumbs
Ver también para Pivotal Serie:
- Manual de instrucciones (12 páginas) ,
- Manual de instrucciones (4 páginas) ,
- Manual de instrucciones (12 páginas)
Publicidad
Enlaces rápidos
Model/Modelo/Modèle
3599LF-MPUp
Series/Series/Seria
Pivotal
TM
p
Specify Finish/Especifíque el Acabado/Précisez le Fini
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:
For easy installation of your Delta
faucet you will need:
• To READ ALL the instructions completely before
beginning.
• To READ ALL warnings, care, and maintenance
information.
• To purchase the correct water supply hook-up.
Para instalación fácil de su llave
Delta
usted necesitará:
®
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
• Comprar las conexiones correctas para el
suministro de agua.
Pour installer votre robinet Delta
facilement, vous devez:
• LIRE TOUTES les instructions avant de
débuter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
• Acheter le bon nécessaire de raccordement.
www.deltafaucet.com
TWO HANDLE WIDESPREAD LAVATORY FAUCET
91204
LLAVES DE AGUA / GRIFO DE CAÑO ALTO
ROBINET À GRAND ENTRAXE POUR LAVABO
®
®
91204
1
6/22/17
Rev. B
Publicidad
Manuales relacionados para Delta Pivotal Serie
Resumen de contenidos para Delta Pivotal Serie
- Página 1 Escriba aquí el número del modelo comprado. Inscrivez le numéro de modèle ici. You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin: For easy installation of your Delta ® faucet you will need: • To READ ALL the instructions completely before beginning.
- Página 2 1 1/4" (32 mm) Diameter Min. 1 1/8" (29 mm) Diameter Min. SHUT OFF WATER SUPPLIES INSTALLATION OF VALVE ASSEMBLIES & TRIM NOTE: When drilling holes for hot and cold end valves, it is recommended that the hole size INSTALLATION OF SPOUT must be a minimum of 1 1/4"...
- Página 3 Overhead View of Handle in Closed Position - Correct Orientation Vista de arriba de la Manilla en la Posición de Cerrada -Orientación Correcta Vue aérienne de la poignée en position fermée - Orientation correcte Red marking Blue marking Marca de punto rojo Marca de punto azul Marquage rouge Marquage bleu...
- Página 4 1/2" (12.7 mm) IPS MAKE CONNECTIONS TO WATER LINES: Connect flexible outlet hoses (1) to valve outlets (2) on side of hot and cold end valves and to coupling tee (3) inlet ports as shown. Tighten nuts firmly Choose hook-ups for 1/2" I.P.S. connections: with a wrench, but do not over tighten.
- Página 5 Step 3b Step 3e Step 3c Pop-up Installation Apply silicone to underside of flange (1). Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as the method show in (4), so that the Insert body (2) into sink. Screw flange (1) Remove stopper (1) and flange (2).
-
Página 6: Mantenimiento
Maintenance SHUT OFF WATER SUPPLIES BEFORE SERVICING FAUCET. If your faucet leaks out of spout outlet or around handle body, replace valve cartridge (1). A. Rotate handle base (2) by about 45 degrees and pull up on handle to remove. B. - Página 7 RP91929 Lift Rod & Finial Pomo de la barra de alzar Grain de la Tirette RP92256 Aerator Aireador Aérateur RP76572 O-Rings Anillos “O” RP92257 Joints Toriques Above Deck Mounting Hardware (2) RP76563-1.2 Ferretería de Montaje sobre la cubierta(2) Flow Regulator Quincaillerie de Fixation de Dessus de Plateforme (2) Regulador de flujo...
-
Página 8: Cleaning And Care
Componentes electrónicos y pilas (si aplicable) 1 800 345 DELTA (3358) 1 800 345 DELTA (3358) Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta ® están garantizadas al customerservice@deltafaucet.com customerservice@mascocanada.com consumidor comprador original de estar libres de defectos en materiales y fabricación durante 5 La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet años a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la...
