Resumen de contenidos para WEG MMW03

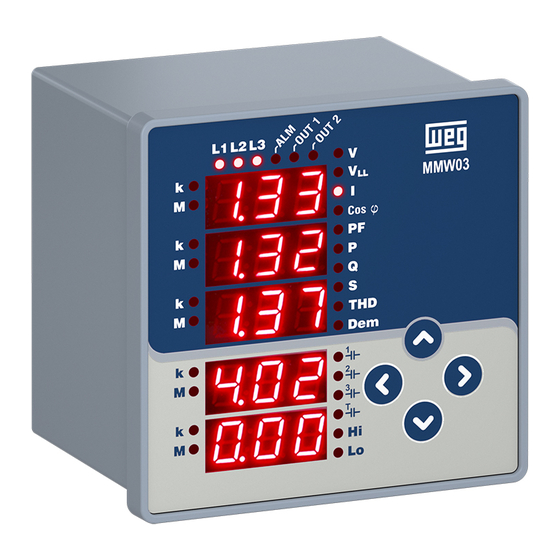

- Página 1 MMW03 Multimedidor...
- Página 2 MMW03 - multimedidor Proyectado para medir: Tensiones fase – neutro; ➢ Tensiones fase – fase; ➢ Corriente de fase; ➢ Frecuencia ➢...
- Página 3 MMW03 - multimedidor Otras funciones: Información de fase perdida y error en la secuencia de fases; ➢ Contraseña de acceso con 4 dígitos. ➢...
-
Página 4: Tablero Frontal
Tablero frontal Corriente Fases Secuencia de fase Kilo y Mega Corrientes medidas Teclas de dirección Tensión Frecuencia Indicador de las fases de lectura... -
Página 5: Menús De Medición
Menús de medición Tensión V1... - Página 6 Menús de medición Tensión V2...
- Página 7 Menús de medición Tensión V3...
- Página 8 Menús de medición Tensión V1-2...
- Página 9 Menús de medición Tensión V 2-3...
- Página 10 Menús de medición Tensión V 1-3...
-
Página 11: Menú De Parametrización
Menú de parametrización La parametrización del MMW03 es hecha en el “Menú SEt”. Para acceder a este menú presione la tecla de la derecha por > 1 segundo. El menú SEt será desplegado. Están disponibles 3 submenús: 1. Bsc = Parametrizaciones básicas;... -
Página 12: Menú De Parametrización - Basic (Bsc)
Menú de parametrización – BASIC (bSc) En este menú son definidos: ➢ Relación del Transformador de corriente; ➢ Relación del Transformador de tensión; ➢ Definición del tipo de conexión con el sistema eléctrico CONNECTION CTR: 1-5000 BASIC VTR: 1.0-5000.0 Conexión: STAR (3P4W), DELTA (3P3W) -
Página 13: Menú De Parametrización - Seguridad
Menú de parametrización – seguridad Submenú para activar contraseña, tiempo de activación de la contraseña y edición de contraseña Activation Password Pin Time ➢ Act = Activación – Habilita / deshabilita la protección por contraseña (NO/YES) ➢ P t = Pin Time: Tiempo de duración de la protección por contraseña. -
Página 14: Menú De Parametrización - Desplazamiento
Menú de parametrización – Desplazamiento El menú de desplazamiento de navegación es una función donde las pantallas se alternan tras un tiempo determinado. Activación Período Act = Activación - Si es seleccionado " YES", será activado el menú de desplazamiento, después de que el equipo quede 15 segundos inactivo. -
Página 15: Menú De Parametrización - Limpieza
Menú de parametrización – Limpieza Este menú restaura las configuraciones de fábrica. • OFF : Deshabilita la función clear. • Set : Restaura las configuraciones de fábrica. - Página 16 SETTINGS MENÚ - VER Este menú informa la versión de firmware del equipo...
-
Página 17: Procedimiento De Guardar
Procedimiento de GUARDAR Presione la tecla de la izquierda hasta la pantalla “SAU”. Presione la tecla hasta la exhibición de “YES” o “NO” para confirmar las parametrizaciones realizadas. Para confirmar las alteraciones: Presionar la tecla de la derecha hasta que la señal “YES” quede parpadeando. -
Página 18: Especificaciones Técnicas
Especificaciones Técnicas Fuente de alimentación Tensión Frecuencia Consumo Entradas para medición Tensión Corriente Frecuencia Tipo de conexión Temperatura de operación / almacenamiento / humedad relativa del aire sin condensación máximo Grado de protección Frontal = IP40; Posterior = IP20... -
Página 19: Weg Drives Y Controls
WEG Drives y Controls Gracias.
