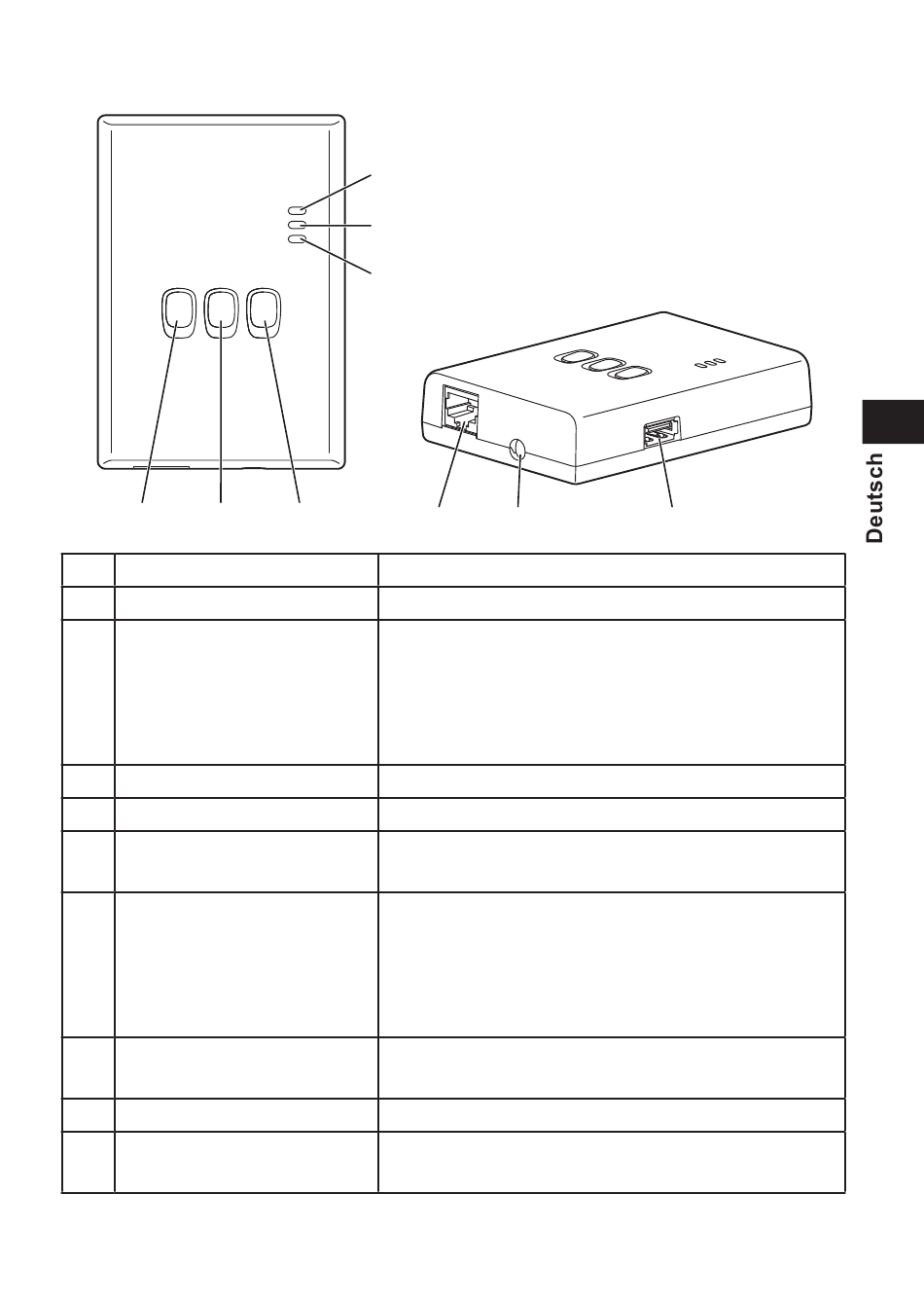

Beschreibung der Bauteile

4 5
Nr. Element
1 Betriebs‑LED
2 Status‑LED
3 Link‑LED
4 WPS‑Schalter
5 Registrierungs‑/Reset‑
Schalter
6 Prüfschalter
7 LAN‑Anschluss
8 Loch (CN‑CNT‑Kabel)
9 USB‑Anschluss (Typ A)
1
2
3
6
7
Beschreibung
Zeigt an, dass der Adapter mit Strom versorgt wird.
Zeigt den Status des Adapters an.
Blau: Drahtlosmodus
Grün: Ethernetmodus
Rot: Fehler
Weiß: Timer
Zeigt den Kommunikationsstatus des Adapters an.
Zum Einschalten des WPS.
Ermöglicht Benutzerregistrierung und Zurücksetzen.
Zur Prüfung des Kommunikationsstatus des
Adapters.
Wechselt jedes Mal, wenn 10 Sekunden er lang
gedrückt gehalten wird, zwischen dem Ethernet‑
und dem Drahtlosmodus um.
Wird für den Anschluss des LAN‑Kabels für die
Kabelverbindung verwendet.
Das CN‑CNT‑Kabel hier hindurch führen.
Zur Verwendung beim Vornehmen von
Einstellungen mittels eines USB‑Speichergeräts.
8 9
