Para sus registros y en caso que
requiera hacer efectiva su garantía
Para referencia, también adjunte su recibo o una
copia de su recibo al manual.

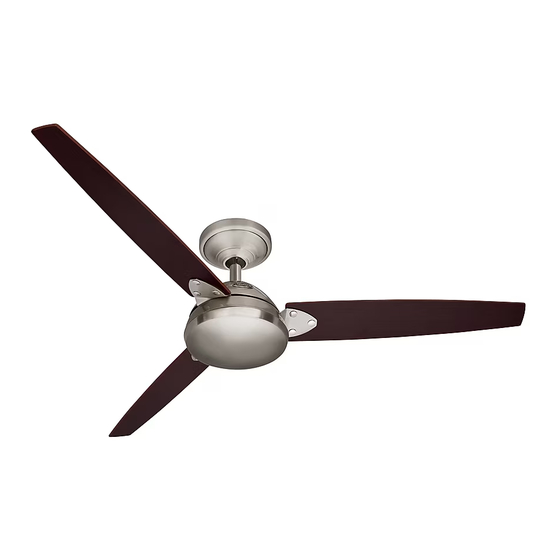

Ventura
__________________________________________
Nombre de modelo
__________________________________________
23348
Modelo Nº
__________________________________________
Fecha de compra
__________________________________________
Lugar de compra
Formulario # 42664-02
20081023
©2008 Hunter Fan Co.
Modelos 23348
Modelos 23348
Modelos 23348
Manual de Installatión y Operatión
Publicidad
Tabla de contenido
Manuales relacionados para Hunter 23348
Resumen de contenidos para Hunter 23348
- Página 1 Para referencia, también adjunte su recibo o una copia de su recibo al manual. Manual de Installatión y Operatión __________________________________________ Ventura Nombre de modelo __________________________________________ 23348 Modelo Nº __________________________________________ Fecha de compra __________________________________________ Lugar de compra Formulario # 42664-02 20081023 ©2008 Hunter Fan Co.
-
Página 2: Tabla De Contenido
Antes de instalar su ventilador, para sus registros y ayuda con la garantía, registre la información de la caja y la placa Hunter (ubicada en la parte superior del alojamiento del motor del ventilador). Precauciones y advertencias •... -
Página 3: Elección Del Instalador Y Accesorios Opcionales
El sistema de montaje de 3 posiciones patentado por Hunter le proporciona una máxima flexibilidad y facilidad de instalación. Puede instalar su ventilador Hunter en tres maneras, dependiendo de la altura del techo y de sus preferencias: Perfil bajo, Estándar o Montaje en ángulo. Los pasos en este manual incluyen Caja instrucciones para los tres métodos de montaje Installer’s Choice. -
Página 4: Preparándose
• Taladrar agujeros e instalar tornillos para madera. • Identificar y conectar los alambres eléctricos. • Levantar 40 libras (18 Kg) Si necesita ayuda para instalar el ventilador, su representante de ventas Hunter puede recomendarle a un instalador o electricista calificado. Herramientas Necesitará... -
Página 5: Instalación De La Placa De Techo
Apriete los tornillos en los agujeros pilotos de 9/64”; no use lubricantes en los tornillos. No apriete demasiado. Placa de techo Arandela plana Tornillo para madera de 3” Pasos 2-3 – 2-6 42664-02 • 10/23/08 • Hunter Fan Company... -
Página 6: Montaje De Las Aspas
Use la llave Allen suministrada para instalar los tornillos decorativos. Usted puede instalar los tornillos decorativos y las tuercas de manguito hacia arriba o hacia abajo. Tornillos decorativos Paso 3-1 Llave Allen Tuercas de manguito 42664-02 • 10/23/08 • Hunter Fan Company... -
Página 7: Montaje Y Suspensión Del Ventilador
4-7. Levante el ventilador y alinee las ranuras en la campana con los ganchos en la placa de techo. 4-8. Coloque las ranuras sobre los ganchos para colgar el ventilador. 42664-02 • 10/23/08 • Hunter Fan Company... -
Página 8: Cableado Del Ventilador
5-7. Separe los alambres, con los alambres puestos a tierra a un lado de la caja de salida y los alambres no puestos a tierra al otro lado de la caja de salida. 42664-02 • 10/23/08 • Hunter Fan Company... -
Página 9: Instalación De La Campana Y Del Anillo De La Moldura De Campana
Las pestañas se flexionarán liberando el anillo de la moldura de campana. Tornillo de la campana 42664-02 • 10/23/08 • Hunter Fan Company... -
Página 10: Instalación Del Control De Pared
7-7. Encienda el interruptor automático nuevamente. pared 7-8. Para operar el ventilador, gire la perilla del control de pared hasta la velocidad deseada. Perilla Empalme plástico Conjunto de la caja de pared Pasos 7-4 – 7-5 42664-02 • 10/23/08 • Hunter Fan Company... -
Página 11: Operación Y Limpieza De Su Ventilador De Techo
Para cambiar la dirección del flujo de aire Apague el ventilador y deje que se detenga por completo. Deslice el interruptor de inversión en el ventilador a la posición opuesta. Vuelva a encender el ventilador. Interruptor de inversión 42664-02 • 10/23/08 • Hunter Fan Company... - Página 12 De modo que puede reducir el costoso aire acondicionado... y ahorrar hasta 40%* en gastos de enfriamiento. En invierno, su ventilador Hunter recircula el aire caliente y ahorra hasta 10%* en las facturas de calefacción. * En promedio con ajustes de baja velocidad. Sus ahorros pueden variar en función del clima, el tipo de edificio y el ajuste del termostato.
-
Página 13: Localización De Fallas
Si necesita repuestos o servicio, llame al 888-830-1326 o visite nuestro sitio Web en http://www.hunterfan.com. Hunter Fan Company 2500 Frisco Avenue Memphis, Tennessee 38114 42664-02 • 10/23/08 • Hunter Fan Company...
