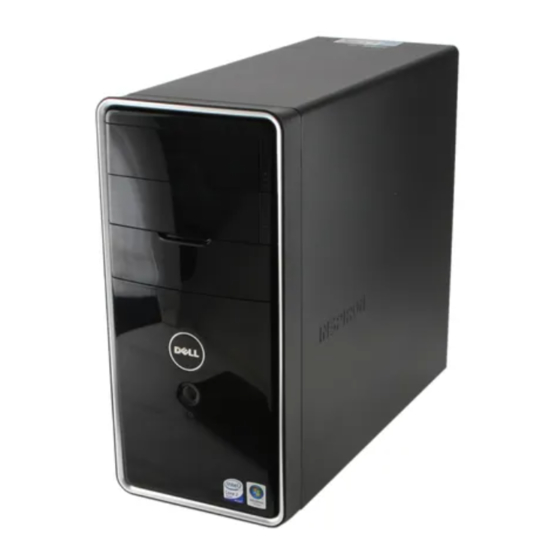

Dell Inspiron 535 Manual De Servicio
  1. Manuales
  2. Marcas
  3. Dell Manuales
  4. Computadoras de Escritorio
  5. Inspiron 535
  6. Manual de servicio
Dell Inspiron 535 Manual De Servicio

Dell Inspiron 535 Manual De Servicio

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual de servicio de Dell™ Inspiron™ 535/537/545/546
Información técnica general
Antes de comenzar
Cubierta del equipo
Embellecedor frontal
Memoria
Tarjetas PCI y PCI Express
Unidades
Modelos DCME y DCMF
 Notas, precauciones y avisos
NOTA:
una NOTA proporciona información importante que le ayuda a utilizar su equipo de la mejor manera posible.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica la posibilidad de daños en el hardware o la pérdida de datos si no se siguen las instrucciones.
ADVERTENCIA:
un mensaje de ADVERTENCIA indica el riesgo de daños materiales, lesiones o incluso la muerte.
Si ha adquirido un equipo Dell™ de la serie n, las referencias a los sistemas operativos Microsoft® Windows® que aparezcan en este documento no tendrán
aplicación.
La información contenida en este documento puede modificarse sin notificación previa.
© 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales o marcas
comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.
Este documento puede incluir otras marcas comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc.
renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Febrero 2009     Rev. A00
Ventiladores
Panel E/S frontal
Procesador
Placa base
Fuente de alimentación
Batería
Programa de configuración del sistema

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Inspiron 535

Resumen de contenidos para Dell Inspiron 535

  • Página 1 © 2009 Dell Inc. Todos los derechos reservados. Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización por escrito de Dell Inc. Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Este documento puede incluir otras marcas comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc.

  • Página 2: Antes De Comenzar

    Cómo apagar el equipo y en Instrucciones de seguridad.  Ha leído la información sobre seguridad que se incluye con su equipo.  Se puede volver a colocar un componente o, si se ha adquirido por separado, se puede instalar realizando el procedimiento de extracción en orden  inverso.  Especificaciones técnicas  Para obtener información sobre las especificaciones técnicas del equipo, consulte la Guía de configuración incluida con el equipo o visite la página web de  asistencia de Dell (support.dell.com).  Herramientas recomendadas Los procedimientos de este documento pueden requerir el uso de las siguientes herramientas:  Destornillador Phillips pequeño  Destornillador de punta plana pequeño  Cómo apagar el equipo  PRECAUCIÓN: para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de  apagar el equipo.   1. Apague el sistema operativo.
  • Página 3   4. Desconecte su equipo y todos los dispositivos conectados de las tomas de alimentación eléctrica.    5. Pulse y mantenga pulsado el botón de alimentación con el sistema desenchufado para conectar a tierra la placa base.  PRECAUCIÓN: antes de tocar los componentes del interior del equipo, descargue la electricidad estática de su cuerpo; para ello, toque una  superficie metálica sin pintar, como el metal de la parte posterior del equipo. Mientras trabaja, toque periódicamente una superficie metálica sin  pintar para disipar la electricidad estática y evitar que los componentes internos resulten dañados.  Regresar a la página de contenido...

  • Página 4: Extracción Del Embellecedor Frontal

    Regresar a la página de contenido   Embellecedor frontal Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción del embellecedor frontal    Colocación del embellecedor frontal  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no haga funcionar el equipo si alguna cubierta (cubiertas del equipo, embellecedores, cubrerranuras, tapas del panel frontal, etc.) está extraída.   Extracción del embellecedor frontal    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.

  • Página 5: Tarjetas Pci Y Pci Express

    Regresar a la página de contenido   Tarjetas PCI y PCI Express Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción del soporte de retención de la tarjeta    Colocación del soporte de retención de la tarjeta    Extracción de tarjetas PCI y PCI Express    Colocación de tarjetas PCI y PCI Express    Configuración del equipo tras extraer o instalar una tarjeta PCI/PCI Express  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado si alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.).  Extracción del soporte de retención de la tarjeta    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.  ...

  • Página 6: Colocación Del Soporte De Retención De La Tarjeta

    1 Soporte de retención de la tarjeta 2 Tornillo  Colocación del soporte de retención de la tarjeta    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Vuelva a colocar el soporte de retención de la tarjeta y asegúrese de que:  La lengüeta de fijación esté alineada con la ranura de fijación.  Las partes superiores de todas las tarjetas y de todos los cubrerranuras quedan al mismo nivel que la barra de alineamiento.  La muesca de la parte superior de la tarjeta o el cubrerranuras encaja alrededor de la guía de alineamiento.

  • Página 7: Colocación De Tarjetas Pci Y Pci Express

    1 Tarjeta PCI Express x16 2 Ranura para tarjetas PCI Express x16 3 Pestaña de fijación 4 Mecanismo de retención 5 Ranura para tarjetas PCI Express x1 6 Tarjeta PCI Express x1   5. Si va a extraer la tarjeta de forma permanente, instale un cubrerranuras en la abertura de la ranura para tarjetas vacía.  NOTA: para mantener la certificación FCC del equipo, es necesario instalar un cubrerranuras en las aberturas vacías de las ranuras para tarjeta.  Además, los cubrerranuras permiten mantener el equipo limpio de polvo y suciedad.   6. Sustituya el soporte de retención de la tarjeta (consulte el apartado Colocación del soporte de retención de la tarjeta).   7. Vuelva a colocar la cubierta del equipo, vuelva a conectar el equipo y los dispositivos a las tomas eléctricas, y enciéndalos.   ...

  • Página 8: Configuración Del Equipo Tras Extraer O Instalar Una Tarjeta Pci/Pci Express

    1 Tarjeta PCI Express x16 2 Ranura para tarjetas PCI Express x16 3 Pestaña de fijación 4 Ranura para tarjetas PCI Express x1 5 Tarjeta PCI Express x1       8. Sustituya el soporte de retención de la tarjeta (consulte el apartado Colocación del soporte de retención de la tarjeta).   9. Conecte los cables que deban conectarse a la tarjeta. Para obtener información sobre las conexiones de cables de la tarjeta, consulte la documentación incluida con la tarjeta.

  • Página 9: Retirada De La Batería

    Regresar a la página de contenido   Batería  Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Retirada de la batería    Colocación de la batería  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: una batería nueva puede explotar si no se instala correctamente. Sustituya la batería únicamente por una del mismo tipo o de un  tipo equivalente recomendado por el fabricante. Deseche las baterías agotadas de acuerdo con las instrucciones del fabricante.  ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.).  Retirada de la batería    1. Anote los valores de todas las pantallas del programa de configuración del sistema (consulte el apartado Programa de configuración del sistema) para poder restaurar la configuración correcta una vez instalada la batería nueva.    2. Siga los procedimientos que se indican en el apartado Antes de comenzar.  ...
  • Página 10 Regresar a la página de contenido...

  • Página 11: Extracción De La Cubierta Del Equipo

    Regresar a la página de contenido   Cubierta del equipo Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción de la cubierta del equipo    Colocación de la cubierta del equipo  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.). PRECAUCIÓN: asegúrese de que hay espacio suficiente para dar asistencia al sistema sin la cubierta (al menos 30 cm de espacio en el  escritorio).  Extracción de la cubierta del equipo    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Coloque de lado el equipo con la cubierta hacia arriba.
  • Página 12 1 Tornillos (2) 2 Cubierta del equipo 3 Parte frontal del equipo 4 Ranura   7. Coloque el equipo en posición vertical.  PRECAUCIÓN: Asegúrese de que ninguna de las rejillas de ventilación del sistema esté bloqueada. Si se bloquean, pueden producirse problemas  térmicos graves.  Regresar a la página de contenido...

  • Página 13: Extracción Del Procesador

    Regresar a la página de contenido   Procesador Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción del procesador    Colocación del procesador  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado si alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.). PRECAUCIÓN: no lleve a cabo los pasos siguientes si no está familiarizado con la instalación y desinstalación de hardware. Si no realiza estos  pasos correctamente, la placa base puede resultar dañada. Para obtener servicio técnico, consulte la Guía de instalación.   Extracción del procesador    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Extraiga la cubierta del equipo (consulte Extracción de la cubierta del equipo).

  • Página 14: Colocación Del Procesador

    3 Zócalo     PRECAUCIÓN: cuando retire el procesador, no toque ninguna de las patas que se encuentran dentro del zócalo ni deje que caiga ningún objeto en  las patas del zócalo.    6. Levante con cuidado el procesador para retirarlo del zócalo.  Deje extendida la palanca de liberación en la posición de liberación para que el zócalo esté listo para el nuevo procesador.  Colocación del procesador  PRECAUCIÓN: descargue la electricidad estática de su cuerpo. Para ello, toque una superficie metálica sin pintar de la parte posterior del equipo.  PRECAUCIÓN: cuando sustituya el procesador, no toque ninguna de las patas que se encuentran dentro del zócalo ni deje que caiga ningún objeto  en las patas del zócalo.    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Desembale el nuevo procesador, teniendo cuidado de no tocar la parte inferior de éste.  PRECAUCIÓN: deberá colocar el procesador correctamente en el zócalo para evitar que se dañen de forma permanente el procesador y el equipo  cuando encienda el equipo.   3. Si no se extiende totalmente la palanca de liberación del zócalo, muévala a esa posición.  Inspiron 535/537/545...
  • Página 15 1 Muesca de alineamiento frontal 2 Indicador de pata 1 del procesador 3 Muesca de alineamiento posterior 4 Cubierta del procesador 5 Pestillo de la cubierta central 6 Procesador 7 Zócalo 8 Lengüeta 9 Palanca de liberación Inspiron 546 1 Zócalo 2 Indicador de pata 1 del procesador 3 Procesador 4 Palanca de liberación  ...

  • Página 16: Extracción De Una Unidad De Disco Duro

    Regresar a la página de contenido   Unidades Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción de una unidad de disco duro    Sustitución de una unidad de disco duro    Extracción del lector de tarjetas multimedia    Sustitución de un lector de tarjetas multimedia    Extracción de una unidad óptica    Sustitución de una unidad óptica  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado si alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.).  Extracción de una unidad de disco duro  PRECAUCIÓN: si va a reemplazar una unidad de disco duro que contiene datos que desea conservar, realice una copia de seguridad de los archivos antes de iniciar este procedimiento.

  • Página 17: Sustitución De Una Unidad De Disco Duro

    8. Conecte el equipo y los demás dispositivos a una toma eléctrica.   Sustitución de una unidad de disco duro    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Extraiga la cubierta del equipo (consulte Extracción de la cubierta del equipo).   3. Consulte la documentación de la unidad para verificar si está configurada para su equipo.    4. Deslice la unidad de disco duro dentro del compartimiento para unidades de disco duro.  ...

  • Página 18: Sustitución De Un Lector De Tarjetas Multimedia

    NOTA: La ubicación del conector USB interno puede variar en función de su modelo de equipo. Para obtener más información, consulte el apartado  Componentes de la placa base.   5. Quite los dos tornillos de fijación del lector de tarjetas multimedia.    6. Extraiga el lector de tarjetas multimedia por la parte frontal del equipo.   7. Vuelva a colocar el embellecedor (consulte Colocación del embellecedor frontal).   8. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).  ...

  • Página 19: Sustitución De Una Unidad Óptica

      4. Desconecte el cable de alimentación y el cable de datos de la parte posterior de la unidad óptica.  NOTA: Si actualmente no está cambiando el disco óptico, desconecte el otro final del cable de datos de la placa base y déjelo a un lado. Puede  utilizar el cable de datos para instalar un dispositivo óptico en un futuro. NOTA: La ubicación y el número de conectores SATA puede variar según su modelo de equipo . Para obtener más información, consulte el  apartado Componentes de la placa base. 1 Cable de alimentación 2 Cable de datos 3 Unidad óptica 4 Tornillos especiales (2) 5 Conector SATA (en la placa base)       5. Extraiga los dos tornillos que fijan la unidad óptica.    6. Deslice la unidad hacia fuera por la parte frontal del equipo.  ...
  • Página 20 Regresar a la página de contenido...

  • Página 21: Ventiladores

    Regresar a la página de contenido   Ventiladores Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Retirada del ensamblaje del disipador de calor y ventilador del procesador   Colocación del ensamblaje del disipador de calor y el ventilador del procesador    Extracción del ventilador del chasis    Colocación del ventilador del chasis  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de posibles descargas eléctricas, heridas al mover las aspas del ventilador u otras lesiones inesperadas,  desconecte siempre el equipo de la toma de alimentación eléctrica antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.).  Retirada del ensamblaje del disipador de calor y ventilador del procesador PRECAUCIÓN: el ventilador del procesador y el disipador de calor forman una sola unidad.

  • Página 22: Colocación Del Ensamblaje Del Disipador De Calor Y El Ventilador Del Procesador

    2. Aplique el nuevo lubricante térmico en la parte superior del procesador.    3. Vuelva a colocar el ensamblaje del disipador de calor y el ventilador del procesador. Inspiron 535/537/545 a.  Alinee los tornillos cautivos del ventilador del ensamblaje del disipador de calor y el ventilador del procesador con los cuatro salientes metálicos  de los orificios para tornillos de la placa base. b.  Apriete los cuatro tornillos cautivos que fijan el ensamblaje del disipador de calor y el ventilador del procesador a la placa base.

  • Página 23: Extracción Del Ventilador Del Chasis

    1 Ensamblaje del disipador de calor y el ventilador del procesador 2 Palanca de la abrazadera 3 Saliente del soporte 4 Tirador de la abrazadera 5 Soporte       4. Conecte el cable del ensamblaje del disipador de calor y el ventilador del procesador al conector de la placa base (consulte el apartado Componentes de la placa base).

  • Página 24: Colocación Del Ventilador Del Chasis

    1 Tornillos (4) 2 Ventilador del chasis  Colocación del ventilador del chasis    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Deslice el ventilador del chasis hacia la parte posterior del equipo hasta que esté en su sitio.    3. Vuelva a colocar los tornillos que fijan el ventilador del chasis.   4. Conecte el cable del ventilador del chasis en el conector del ventilador del chasis situado en la placa base (consulte Componentes de la placa base).

  • Página 25: Extracción Del Panel E/S Frontal

    Regresar a la página de contenido   Panel E/S frontal Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción del panel E/S frontal    Colocación del panel de E/S frontal  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.).  Extracción del panel E/S frontal  NOTA: observe cómo están colocados todos los cables al quitarlos de manera que pueda volver a colocarlos correctamente al instalar el nuevo panel de  E/S frontal.   1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Extraiga la cubierta del equipo (consulte Extracción de la cubierta del equipo).
  • Página 26   4. Vuelva a colocar el embellecedor (consulte Colocación del embellecedor frontal).   5. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).   6. Conecte el equipo y los dispositivos a la toma de corriente y enciéndalos.  Regresar a la página de contenido...

  • Página 27: Extracción De La Memoria

    Regresar a la página de contenido   Memoria Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción de la memoria    Sustitución de la memoria    Configuración de memoria recomendada    Configuración de la memoria de doble canal  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no haga funcionar el equipo si alguna cubierta (cubiertas del equipo, embellecedores, cubrerranuras, tapas del panel frontal, etc.) está extraída.   Extracción de la memoria    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.

  • Página 28: Configuración De Memoria Recomendada

    1 Hendiduras (2) 2 Lengüeta 3 Muesca 4 Módulo de memoria PRECAUCIÓN: Para evitar daños en el módulo de memoria, insértelo verticalmente en el conector ejerciendo una presión uniforme en cada  extremo del módulo.    5. Inserte el módulo de memoria en el conector hasta que se asiente en su lugar.  Si inserta el módulo de memoria correctamente, los ganchos de fijación encajan en las hendiduras de ambos extremos del módulo de memoria. 1 Hendiduras (2) 2 Gancho de fijación (asentado en posición)   6. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).   7. Conecte el equipo y los dispositivos a las tomas de alimentación eléctricas y enciéndalos.  Si aparece un mensaje que indica que el tamaño de la memoria ha cambiado, pulse <F1> para continuar.   8. Inicie sesión en el equipo.    9. Haga clic con el botón derecho del mouse en el icono Mi PC en el escritorio de Microsoft® Windows® y, a continuación, seleccione Propiedades.  ...
  • Página 29 1 Par A: par de módulos de memoria coincidentes en los conectores DIMM1 y  2 Par B: par de módulos de memoria coincidentes en los conectores DIMM2 y  DIMM3 DIMM4 Inspiron 546 1 Par B: par de módulos de memoria coincidentes en los conectores DIMM3 y  2 Par A: par de módulos de memoria coincidentes en los conectores DIMM1 y  DIMM4 DIMM2 Regresar a la página de contenido...

  • Página 30: Extracción De La Fuente De Alimentación

    Regresar a la página de contenido   Fuente de alimentación  Manual de servicio de Dell™ Inspiron™ 535/537/545/546    Extracción de la fuente de alimentación    Colocación de la fuente de alimentación  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas de www.dell.com en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del  panel anterior, etc.).  Extracción de la fuente de alimentación    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Extraiga la cubierta del equipo (consulte Extracción de la cubierta del equipo).

  • Página 31: Colocación De La Fuente De Alimentación

    1 Tornillos (4) 2 Fuente de alimentación 3 Selector de voltaje 4 Cierres de retención de la fuente de alimentación (2)   6. Al presionar los cierres de retención de la fuente de alimentación, deslice la fuente de alimentación y levántela para extraerla.   Colocación de la fuente de alimentación    1. Presione los cierres de retención de la fuente de alimentación y deslice la fuente de alimentación de sustitución hacia la parte trasera del equipo.  ADVERTENCIA: Si no vuelve a colocar y aprieta todos los tornillos, puede producirse una descarga eléctrica, puesto que estos tornillos son una  parte esencial de la conexión a tierra del sistema.    2. Vuelva a colocar los cuatro tornillos que fijan la fuente de alimentación a la parte posterior del chasis del equipo.  NOTA: pase los cables de alimentación de CC por debajo de las lengüetas del chasis. Los cables deben colocarse correctamente para evitar que  se dañen.   3. Conecte los cables de alimentación de CC a las unidades de disco y a la placa base.    4. Fije todos los cables del gancho de fijación situado en el lateral de la fuente de alimentación.  NOTA: compruebe todas las conexiones de cable para asegurarse de que estén firmemente sujetas.    5. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).  ...

  • Página 32: Descripción General

    1. Encienda (o reinicie) el equipo.   2. Cuando aparezca el logotipo de DELL, pulse <F2> inmediatamente. NOTA: si se mantiene pulsada una tecla durante un periodo demasiado largo, puede producirse un error en el teclado. Para evitar errores de teclado, pulse y suelte <F2> en intervalos iguales hasta que aparezca la pantalla del programa de configuración del sistema.
  • Página 33 nivel 2 del procesador9 Muestra la cantidad de memoria instalada. Memory Installed (Memoria instalada) Muestra la cantidad de memoria disponible. Memory Available (Memoria disponible) Indica la frecuencia de memoria instalada. Memory Speed (Velocidad de memoria) Indica el modo del canal de memoria instalada. Memory Channel Mode (Modo de canal de memoria) Indica el tipo de memoria instalada.
  • Página 34   Integrated Peripherals (Periféricos integrados)  USB Controller (Controladora USB): Enabled (Activado) o Disabled (Desactivado). Valor predeterminado: USB Device Setting (Configuración  Enabled. del dispositivo USB)  USB Operation Mode (Modo de funcionamiento de USB): High Speed (Alta velocidad); Full/Low Speed (Velocidad completa/baja). Valor predeterminado: High Speed. Enabled (Activado) o Disabled (Desactivado). Valor predeterminado: Activado. Onboard SATA Controller (Controlador de LAN integrado) Enabled (Activado) o Disabled (Desactivado).
  • Página 35 Muestra las unidades SATA conectadas al conector SATA 5. SATA 5 All Errors; All, But Keyboard (All, But Keyboard by default) [Todos los errores, Todos los errores menos errores Halt On (Interrupción) de teclado (Todos los errores menos errores de teclado es el valor predeterminado)]  ...
  • Página 36 contraseña de supervisor)   Establecer contraseña de usuario Installed; Not Installed (Instalado; No instalado). Not Installed es el valor predeterminado. User Password (Contraseña de usuario) Pulse Enter (Intro) para cambiar la contraseña del usuario. Change User Password (Cambiar contraseña de usuario) Inspiron 546   Información del sistema Muestra la fecha y el número de versión del BIOS. BIOS Info (Información del BIOS) Muestra el número de modelo del equipo. System (Sistema) Muestra la etiqueta de propiedad del equipo, si está presente. Asset Tag (Etiqueta de propiedad) Muestra la etiqueta de servicio del equipo. Service Tag (Etiqueta de servicio) Muestra el tipo de procesador.
  • Página 37   Password Check (Comprobación de  contraseña)   Cambio de la secuencia de inicio para el inicio actual Puede utilizar esta función, por ejemplo, para indicar al equipo que se inicie desde la unidad de CD de modo que pueda ejecutar Dell Diagnostics desde el  soporte multimedia Drivers and Utilities (Controladores y utilidades), pero que se inicie desde la unidad de disco duro una vez que las pruebas de diagnóstico  hayan concluido. También puede utilizar esta función para reiniciar el equipo desde un dispositivo USB, como una unidad de disquete, clave de memoria, o una  unidad de CD-RW.   1. Si va a iniciar el equipo desde un dispositivo USB, conecte dicho dispositivo al conector USB.

  • Página 38: Borrado De Contraseñas Olvidadas

    4. Pulse la tecla más (+) o menos (-) para cambiar la prioridad de los dispositivos de inicio.  Borrado de contraseñas olvidadas  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance.   1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Extraiga la cubierta del equipo (consulte Extracción de la cubierta del equipo).   3. Localice el puente de restablecimiento de contraseña de 3 patas en la placa base.  NOTA: la ubicación del conector de contraseña puede variar en función del sistema.   Inspiron 535/537   Inspiron 545...

  • Página 39: Borrado De La Configuración De La Memoria Cmos

      Inspiron 546   4. Extraiga el conector del puente de dos patas de las patas 2 y 3 y colóquelo en las patas 1 y 2.    5. Encienda el equipo, espere aproximadamente cinco segundos y apague el equipo. Si es necesario, pulse y mantenga pulsado el botón de encendido  para apagar el equipo.   6. Extraiga el conector del puente de dos patas de las patas 1 y 2 y, para activar la función de contraseña, vuelva a colocarlo en las patas 2 y 3.    7. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).   8. Conecte el equipo y los dispositivos a las tomas de corriente y enciéndalos.   Borrado de la configuración de la memoria CMOS    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.
  • Página 40 Inspiron 535/537   Inspiron 545   Inspiron 546   4. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).

  • Página 41: Actualización Del Bios

    5. Conecte el equipo y los dispositivos a las tomas de corriente y enciéndalos.   Actualización del BIOS  Es posible que se necesite guardar el BIOS en la memoria flash cuando haya una actualización disponible o cuando se sustituya la placa base.   1. Encienda el equipo.   2. Localice el archivo de actualización de la BIOS para su equipo en el sitio web de asistencia de Dell en support.dell.com.   3. Haga clic en Download Now (Descargar ahora) para descargar el archivo.   4. Si aparece la ventana Export Compliance Disclaimer (Exención de responsabilidad de conformidad con la exportación), haga clic en Yes, I Accept this Agreement (Sí, acepto este acuerdo).  A continuación, aparece la ventana File Download (Descarga de archivos).

  • Página 42: Extracción De La Placa Base

      5. Extraiga el procesador (consulte Extracción del procesador).   6. Extraiga los módulos de memoria (consulte Extracción de la memoria) y anote qué módulo de memoria se ha extraído de cada zócalo de memoria, de  forma que se puedan instalar los módulos de memoria en la misma ubicación una vez sustituida la placa base.    7. Desconecte todos los cables de la placa base. Observe cómo están colocados todos los cables al quitarlos de manera que pueda volver a colocarlos  correctamente después de instalar la nueva placa base.    8. Quite los tornillos de la placa base.   9. Levante la placa base y extráigala.  Inspiron 535/537 1 Tornillos (6) 2 Placa base Inspiron 545/546...

  • Página 43: Colocación De La Placa Base

    1 Tornillos (8) 2 Placa base Compare la placa del sistema que acaba de quitar con la placa base de repuesto para asegurarse de que son idénticas.  Colocación de la placa base    1. Alinee la placa con el chasis cuidadosamente y deslícela hacia la parte posterior del equipo.  PRECAUCIÓN: Asegúrese de que los muelles de retención del puerto no están dañados al volver a colocar la placa base.  Inspiron 535/537 1 Parte posterior del equipo 2 Muelle de retención del puerto Inspiron 545/546 1 Parte posterior del equipo 2 Muelles de retención del puerto (3)
  • Página 44   2. Vuelva a colocar los tornillos que fijan la placa base al chasis.   3. Vuelva a colocar los cables que haya extraído de la placa base.  PRECAUCIÓN: Asegúrese de que el ensamblaje del disipador de calor y el ventilador del procesador esté colocado correctamente y de forma  segura.   4. Vuelva a colocar el procesador (consulte el apartado Colocación del procesador).   5. Vuelva a colocar el ensamblaje del disipador de calor y el ventilador del procesador (consulte Colocación del ensamblaje del disipador de calor y el ...

  • Página 45: Información Técnica General

    3 Unidad óptica secundaria (opcional)* 4 Embellecedor frontal 5 Unidad de disco duro secundaria (opcional)* 6 Unidad de disco duro primaria 7 Lector de tarjetas multimedia (opcional) 8 Placa base 9 Soporte de retención de la tarjeta     * sólo disponible en Inspiron™ 545/546  Componentes de la placa base   Inspiron 535/537...
  • Página 46 Conector de alimentación de 12 V (ATX12V1) Zócalo del procesador Conector del ventilador del procesador Conector del módulo de memoria (DIMM1) (FAN_CPU) Conector del módulo de memoria (DIMM2) Puente de restablecimiento de contraseña (CLR_PSW) Conector de alimentación principal (ATX1_POWER1) 8 Conector SATA (SATA_1) Conector SATA (SATA_0) 10 Conector del panel frontal (FRONTPANEL) 11 Puente de restablecimiento CMOS (CLR_CMOS) 12 Conector USB del panel frontal (F_USB2) 13 Conector USB del panel frontal (F_USB1) 14 Audio del panel frontal (FP_AUDIO) 15 Ranura para tarjeta PCI (PCI_2) 16 Ranura para tarjeta PCI (PCI_1)
  • Página 47 Conector de alimentación de 12 V (PWR2) Zócalo del procesador Conector del ventilador del procesador Conector del módulo de memoria (DIMM4) (CPU_FAN1) Conector del módulo de memoria (DIMM3) Conector del módulo de memoria (DIMM2) Conector del módulo de memoria (DIMM1) Puente de restablecimiento de contraseña (PSWD1) 10 Zócalo de la batería (BAT1) Conector de alimentación principal (PWR1) 11 Puente de restablecimiento CMOS (CLR_CMOS1) 12 Conector del panel frontal (FP1) 13 Conector SATA (SATA_2) 14 Conector SATA (SATA_1) 15 Conector SATA (SATA_0) 16 Conector SATA (SATA_3) 17 Conector USB del panel frontal (F_USB1) 18 Conector USB del panel frontal (F_USB2)
