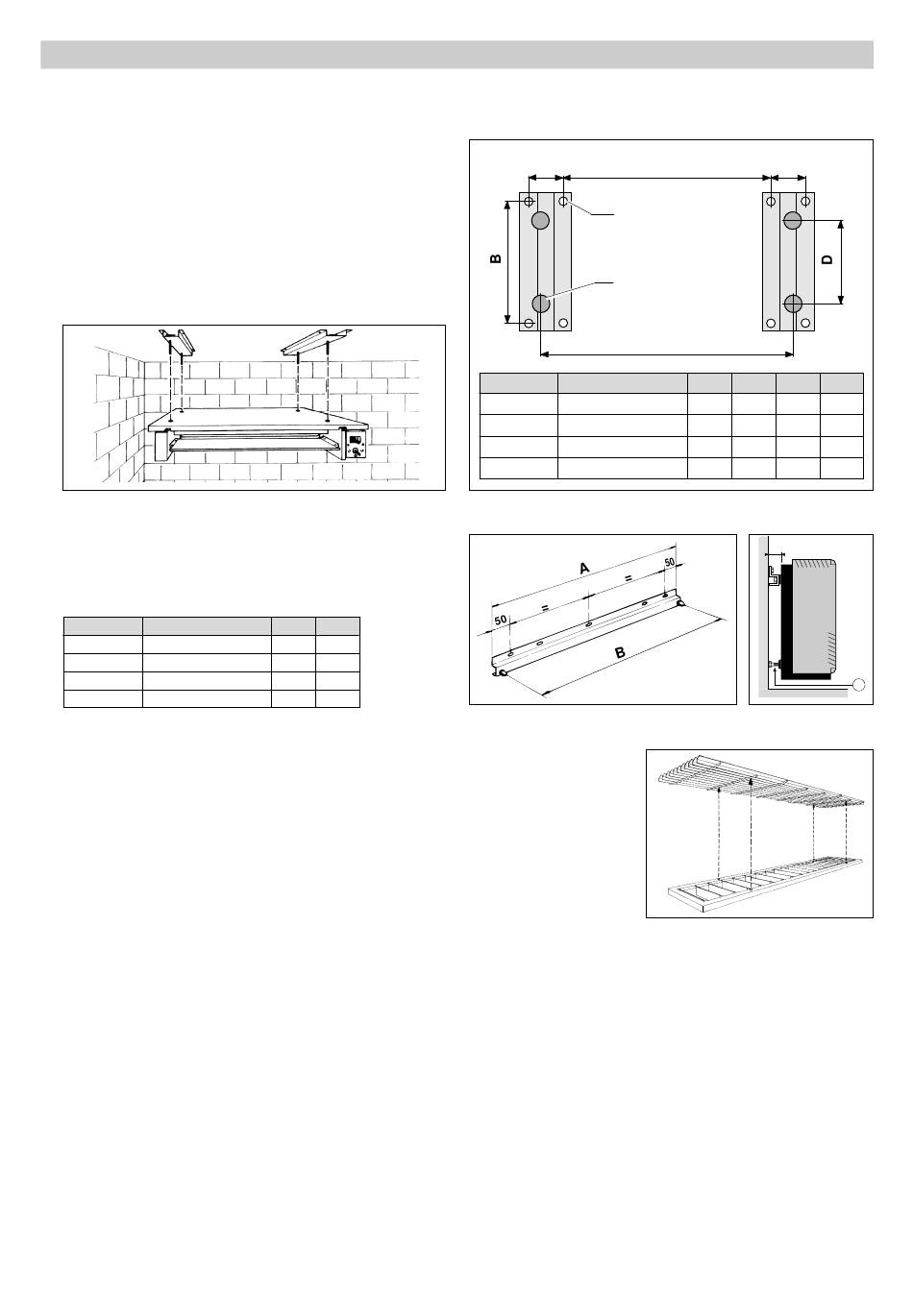

5 - ACCESORIOS DE LA UNIDAD INTERIOR

5.1 - SOPORTE TECHO
• Para facilitar la intervención, aconsejamos retirar la carrocería así como el conjunto de ventilación (véase página 4).
SUJECIÓN :
• Realizar 8 agujeros diám. 10 en el emplazamiento previsto.
• Colocar los 8 tacos S 10 (suministrados).
• Fijar ambas guías con los 8 tornillos (suministrados).
• Fijar el TAV siguiendo las dimensiones mínimas y
máximas. El espacio entre la guía y el TAV ha de tener un
máximo de 20 mm.
IMPORTANTE :
• Nivelar o realizar una pendiente hacia atrás (hasta 5 mm)
mediante las ruedas estriadas.
5.2 - SOPORTE MURAL
• Fijar el soporte en la pared mediante los tornillos y tacos
que se suministran.
• Nivelar con ayuda de los tornillos H M6 (A).
Tipo
Código accesorio
TAV 152 L
K 60 U 022 Z
TAV 202 L
K 60 U 023 Z
TAV 302 L
K 60 U 024 Z
TAV 402 L
K 60 U 028 Z
5.3 - REJILLA DE DEFLEXIÓN TRANSVERSAL
TAV 152 L : Código K 60 N 013 Z
TAV 202 L : Código K 60 N 014 Z
TAV 302 L : Código K 60 N 015 Z
TAV 402 L : Código K 60 N 028 Z
• Retirar la rejilla de ventilación (véase página 4).
• La rejilla de deflexión se coloca debajo de la rejilla de ventilación mediante clips plásticos
que se sujetan en la rejilla de deflexión y se enganchan en los ejes de la rejilla de ventilación.
5.4 - CALEFACCIÓN ELÉCTRICA
TAV 152 L
TAV 202 L, 302 L, 402 L = 2 kW : Código K 60 C 842 Z
• Véase manual de instalación suministrado con el accesorio.
5.5 - MANDO A DISTANCIA
5.5.1 - MONTAJE / INSTALACIÓN
• Ver características principales en la información técnica.
• Consultar el "manual de instalación" entregado con el mando.
• Conexionado del aparto por cable de 0,75 mm
Los cables utilizados deben ser lo suficientemente aislantes para la tensión utilizada (230 V).
Esta nota concierne principalmente a la entrada de la sonda del mando automático que está conectada a 230V.
• Se puede limitar el campo de ajuste de la temperatura gracias a los contactos fijadores de nivel mecánico situados sobre
el botón de regulación.
A
B
758
738
870
850
1060
1040
1180
1160
= 2 kW : Código K 60 C 111 Z
3 kW : Código K 60 C 843 Z
2
60
Tipo
Código accesorio
TAV 152 L
K 60 U 004 Z
TAV 202 L
K 60 U 020 Z
TAV 302 L
K 60 U 020 Z
TAV 402 L
K 60 U 020 Z
mínimo (1,5 mm
2
máximo).
A
60
8 agujeros diám.
10 mm en el techo
Ruedas estriadas
de regulación con
varillas roscadas
C
A
B
C
658
350
738
800
465
880
990
465
1070
1110
465
1190
13
D
300
415
415
415
A
9
