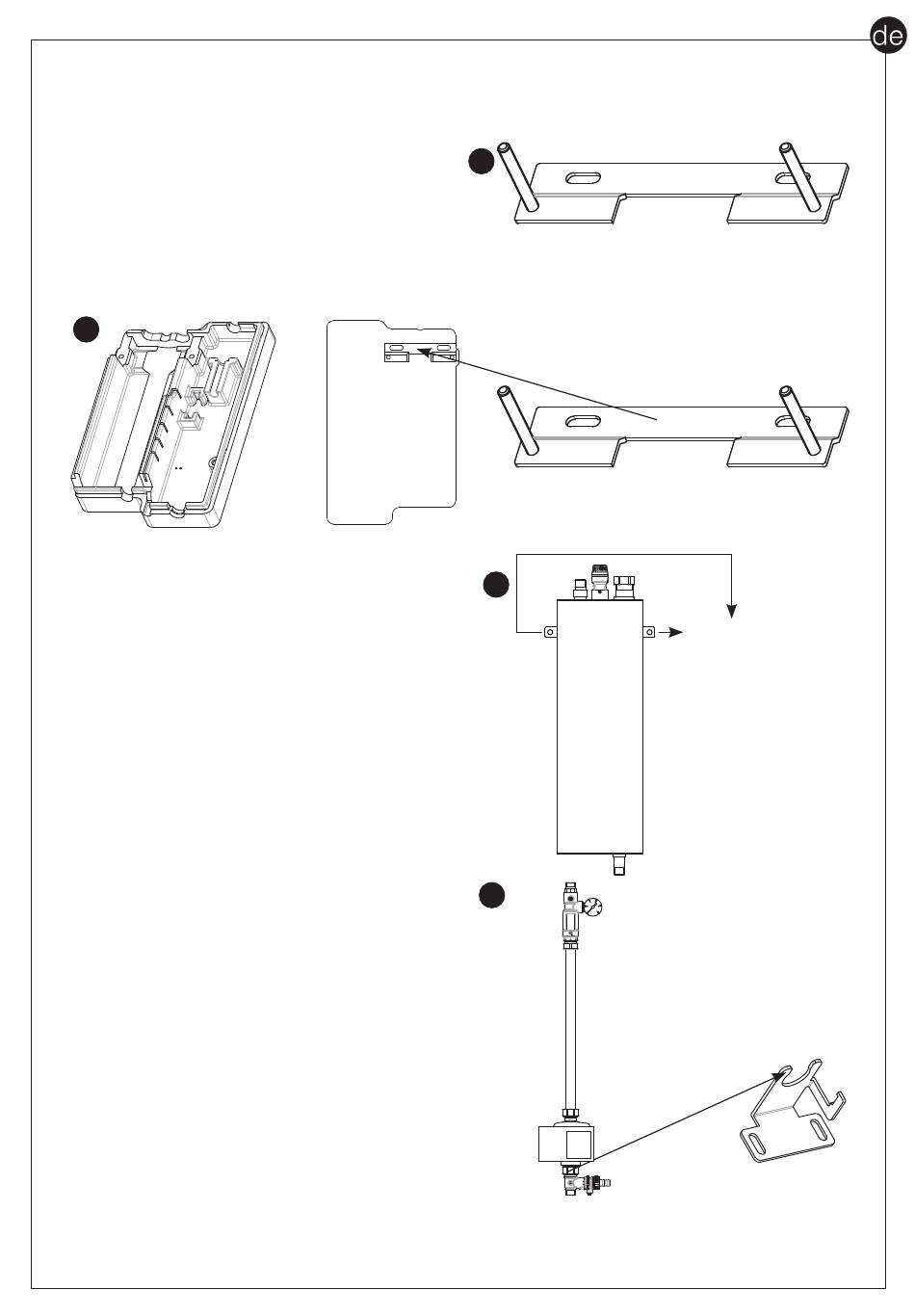

Befestigung an der Wand:
1. Setzen Sie die
Befestigung des Montageblechs des Tanks ein.
2. Bringen Sie die Befestigungsplatten an der
Wand an.
3. Hängen Sie den Boden des Isoliergehäuses
auf und stecken Sie zwei Gewindestangen
durch die Löcher im Boden*.
3
4. Setzen Sie die Luft-Trennkammer in
die Vertiefung auf der linken Seite und
stecken die Gewindestangen durch die
Befestigungsrippen des Tanks. Sobald
diese eingesetzt sind, verwenden Sie die
Muttern, um diesen Strang zu befestigen.
Für Systeme mit Ausgleichgefäßen von
16 Litern Kapazität werden 2 Behälter
hydraulisch parallel
Verbindungsrohre sind im Lieferumfang
enthalten.
5. Positionieren Sie den Rücklauf (mit
Pumpe), indem Sie ihn auf die rechte Seite
des Gehäusebodens stellen.
6. Befestigen Sie
Rücklaufs, indem Sie die dafür vorgesehene
Ausklinkung der Platte in die Nut unterhalb
des KFE-Hahns schieben.
*Hinweis: bei Systemen mit integrierter Steuerung, die Spannungs- und PWM-Signalkabel von der Pumpe trennen und wieder
anschließen, um die isolierende Abdeckung zu positionieren.
Befestigungsstifte zur
geschalten.
die Halteplatte des
2
4
6
23
Befestigungspunkte
