ECO
c) Apretar con la llave adecuada, aplicando
un par según el diámetro del tubo utilizado
(según tabla del punto 4.4.1). Un par insu-
ficiente generará fugas de fluido frigoríge-
no. Un apriete excesivo del acoplamiento
dañará el abocardado del tubo causando
fugas.

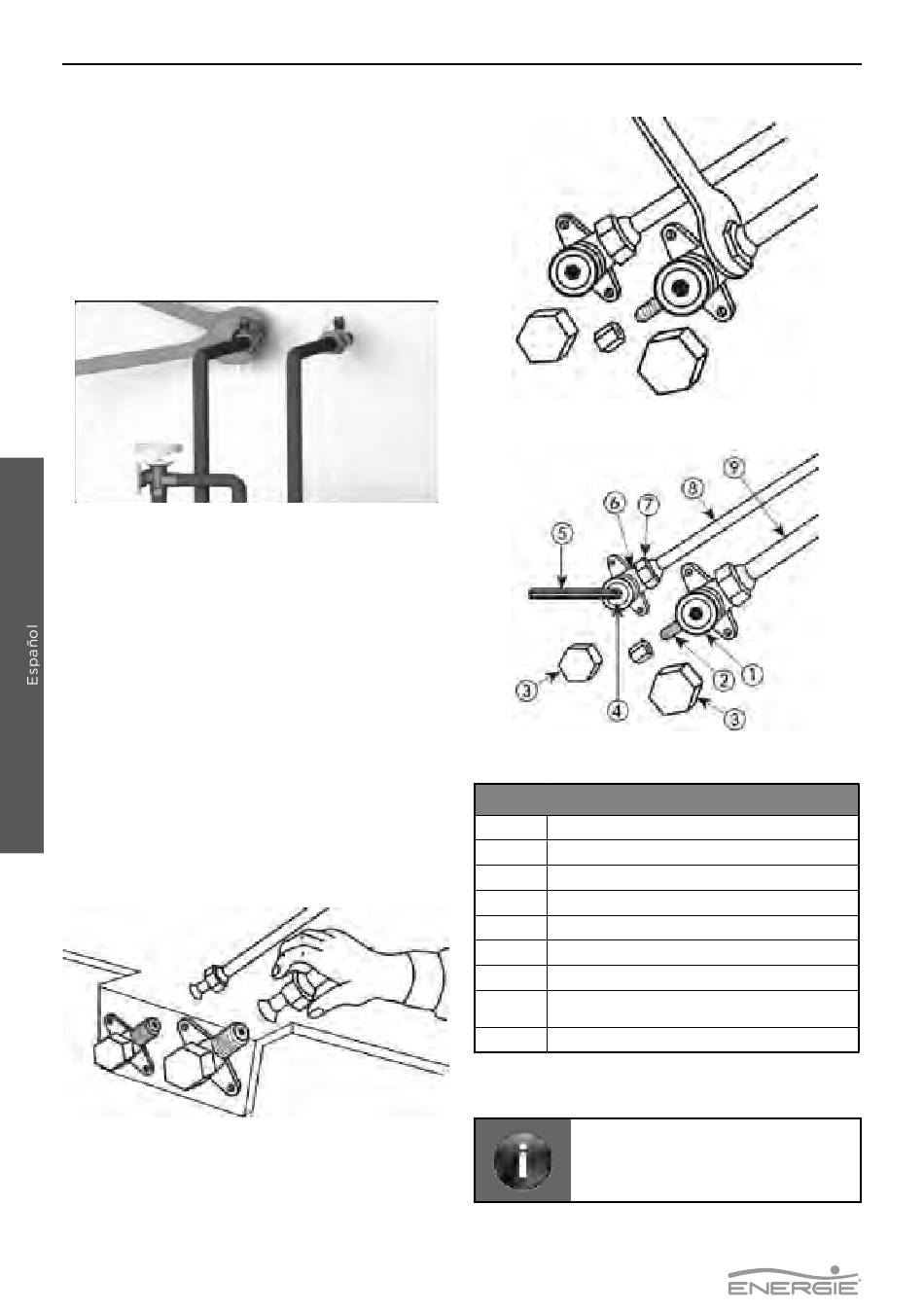

4.4.4. Conexión del bloque termo-
dinámico al panel termodinámico
Algunos de los pasos a realizar son la repe-
tición de los procedimientos realizados en la
conexión al panel.
Realizar el corte del tubo a la medida reque-
rida con el extremo orientado hacia abajo.
Limpiar las rebabas existentes.
Realizar la cónica en el tubo sin olvidar colo-
car la hembra en el lado del tubo.
Apretar la hembra con la mano, dando algu-
nas vueltas, y apretar con llave aplicando el
par de torsión indicado anteriormente.
68
Leyenda:
1
Válvula de 3 vías
2
Toma de presión
3
Casquillo de la válvula
4
Aguja de la válvula
5
Llave hexagonal
6
Válvulas de 2 vías
7
Tuerca cónica
Línea de líquido (diámetro peque-
8
ño)
9
Línea de gas (diámetro grande)
¡Todas las conexiones deberán
estar aisladas!
