SOMFY Telis Mod/Var Guia De Instalacion

notice-TELIS-modulis05.qxd 19/01/10
Installation guide - Notice d'installation - Montagehandleiding
Guia de instalação - Installationsanvisningar - Installasjonsanvisninger - Monteringsvejledninger - Asennusohjeet - Oδηγός εγκατάστασης

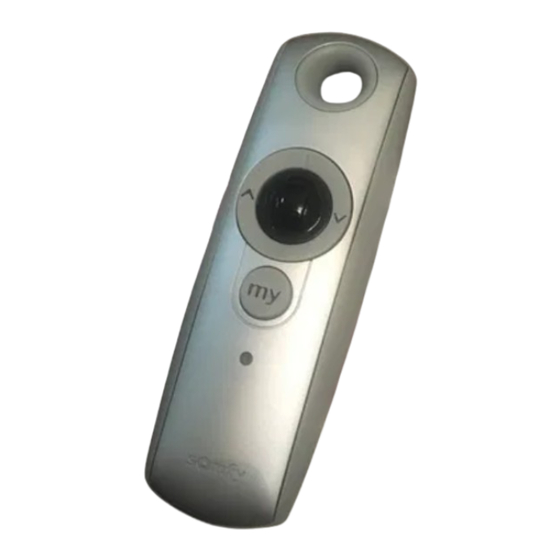

Telis
Mod/Var
Pure • Silver
Programming the first transmitter
A
Mod/Var receiver
1. Powering.
2. Telis 4 Mod/Var : channel selection prog
3. Press simultaneously
-> Short up & down movement (fig.a)
4. Press briefly "prog"
-> Short up & down movement (fig.b)
Enregistrement du premier émetteur
A
Récepteur Mod/Var
1. Mise sous tension.
2. Telis 4 Mod/Var : Sélection du canal
3. Appui simultané
-> Bref mouvement (fig.a)
4. Appui bref "prog"
-> Bref mouvement (fig.b)
Programmeren van de eerste zender
A
Ingebouwde ontvanger Mod/Var
1. Zet onder spanning.
2. Telis 4 Mod/Var : Selectie van het kanaal
3. Tegelijk indrukken
-> Korte OP en NEER beweging (fig.a)
4. Kort indrukken "prog"
-> Korte OP en NEER beweging (fig.b)
Einlernen des ersten Senders
A
Integrierter Empfänger
1. Unterspannungsetzen.
2. Telis 4 Mod/Var : Auswahl des Kanals
3. Gleichzeitig drücken
-> kurze AUF & AB Bewegung (fig.a)
4. kurz AB drücken "prog"
-> kurze AUF & AB Bewegung (fig.b)
Programmazione del primo trasmettitore
A
Ricevitore Mod/Var
1. Alimentare.
2. Telis 4 Mod/Var : Selezione del canale
3. Premere contemporaneamente
-> Breve movimento di salita e discesa (fig.a)
4. Premere brevemente "prog"
-> Breve movimento di salita e discesa (fig.b)
Programación del primer emisor
A
Receptor integrado
1. Alimentar.
2. Telis 4 Mod/Var : Selección del canal
3. Pulsar simultáneamente
-> Breve movimiento arriba/abajo (fig.a)
4. Pulsación breve "prog"
-> Breve movimiento arriba/abajo (fig.b)
Pure / Silver / Lounge
145 mm
IP 30
49 mm 26 mm
Failure to comply with these instructions annuls Somfy's responsibilities and guarantee. Somfy cannot be held
responsible for any changes in norms and standards introduced after the publication of this guide. Hereby,
SOMFY, declares that this product is in compliance with the essential requirements and other relevant provisions
of Directive 1999/5/EC. A Declaration of Conformity is available at the web address www.somfy.com/CE
Usable in EU,
CH
Le non-respect de ces instructions exclut la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des
changements de normes et standards intervenus après la publication de cette notice. Par la présente SOMFY déclare que l'appareil
est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de
conformité est mise à disposition à l'adresse internet www.somfy.com/CE. Utilisable en UE,
CH
Als u zich niet aan deze instructies houdt, vervalt de garantie en aansprakelijkheid van SOMFY. SOMFY is niet verantwoordelijk
voor veranderingen in normen en standaarden die tot stand zijn gekomen na de publicatie van deze montagehandleiding.
Hierbij verklaart SOMFY dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van
richtlijn 1999/5/EG.Een conformiteitsverklaring staat ter beschikking op het internetadres www.somfy.com/CE. Bruikbaar in
EU,
CH
PATENTS AND DESIGN PATENTS PENDING FOR SOME COUNTRIES (e.g.:US)
14:19 Page 1
- Gebrauchsanweisung - Guida all'installazione
• Lounge
EN
A
FR
1
Telis Soliris or Telis 1
NL
DE
3
IT
ES 4
433,42 Mhz
) =
) )
)
Bei-nichtbeachten-der Gebrauchsanweisung entfällt die Somfy.Gewährleistung.und Garantie. Somfy ist nicht
haftbar für Änderungen.der.Normen.und Standards.nach.Erscheinen.der Gebrauchsanweisung. Hiermit erklärt
SOMFY dass sich dieser/diese/dieses in Übereinstimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG befindet". Eine Erklärung der Konformität kann auf der WEB-Site
www.somfy.com/CE. Verwendbar in EU, CH
Il mancato rispetto di queste istruzioni annulla la responsabilita' e la garanzia SOMFY. SOMFY non può essere
ritenuta responsabile per qualsiasi cambiamento alle norme e agli standards introdotti dopo la pubblicazione di
questa guida. Con la presente SOMFY dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre
disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Un'apposita dichiarazione di conformità è disponibile
all' indirizzo internet www.somfy.com/CE . Utilizzabile in EU,
CH
El incumplimiento de estas instrucciones anula responsabilidad y la garantía de SOMFY. SOMFY no se hace
responsable de los cambios en la normativa introducidos después de la publicación de esta guía. Por medio de la
presente SOMFY declara que el cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o
exigiblesde la Directiva 1999/5/CE. Una declaración de la conformidad queda a disposición en el Internet a las
señas www.somfy.com/CE. Utilizable en la UE,
CH
- Guía de instalación
Ref.5013410C
2
Telis 4
fig.a
fig.b
prog
0,5s.
L
20 m
E E u u r r o o p p e e
65 ft
6 m
U U S S
19 ft
O não respeito às instruções neste manual exclui toda a responsabilidade e garantia por parte da Somfy. A Somfy
não poderá ser responsabilizada por eventuais por alterações as normas posteriores à edição deste manual.
A SOMFY declara que este está conforme os requisitos essenciais e outras disposições da Directiva 1999/5/CE. Uma
Declaração de Conformidade encontra-se disponível na Internet em www.somfy.com/CE. Utilizável nos EU,
Om dessa föreskrifter inte följs upphör Somfys ansvar och garanti. SOMFY kan inte hållas ansvarig för
förändringar i normer och standarder som införs efter att dessa nvisningar publicerats. Härmed intygar
SOMFY att denna står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta
bestämmelser som framgår av direktiv 1999/5/EG. En deklaration om överenstämmelse är tillgänlig pâ
web addressen : www.somfy.com/CE. Användbar inom EU,
Dersom disse forskrifter ikke blir fulgt, opphører Somfys ansvar og garanti. SOMFY kan ikke stilles til ansvar for
forandringer i normer og standarder som innføres etter at disse anvisningene er publisert. SOMFY forsikrer hermed
at dette utstyret oppfyller nødvendige krav og andre relevante
bestemmelser.i.direktivet.1995/5/EC.En.samsvarserklaering.kan.hentes.på, www.somfy.com/CE.KAN BENYTTES
INNEN EU, CH N
Telis 4 Mod/Var RTS
Pure / Silver / Lounge
Programar o primeiro emissor
A
Receptor integrado Mod/Var
1. Ligar a corrente eléctrico.
2. Telis 4 Mod/Var : Selecção do canal
3. Apertar simultaneamente
-> Breve movimento acima/abaixo (fig.a)
4. Apertar breve "prog"
-> Breve movimento acima/abaixo (fig.b)
Programmering av sändare vid installation
A
Integrerad mottagare Mod/Var
1. Anslutningar.
2. Telis 4 Mod/Var : Val av kanal
3. Samtidig tryckning
-> Kort upp-och nedrörelse (fig.a)
4. Kortvarigt tryck "prog"
-> Kort upp-och nedrörelse (fig.b)
programering av handsender ved installasjon
A
Integrert mottaker Mod/Var
1.
Tilkoblinger.
2. Telis 4 Mod/Var : Valg av kanal
3. Trykk samtidig
-> Kort bevegelse opp og ned (fig.a)
4. PKort trykk "prog"
-> Kort bevegelse opp og ned (fig.b)
Programmering af sendere ved installation
A
Modtager indbygget Mod/Var
1. Tilslutninger.
2. Telis 4 Mod/Var : Valg af kanal
3. Samtidig trykning
-> Kort op- og nedbevægelse (fig.a)
4. Kortvarigt tryk "prog"
-> Kort op- og nedbevægelse (fig.b)
Ensimmäisen lähettimen ohjelmointi
A
Integroitu vastaanotin Mod/Var
1. Liitännät.
2. Telis 4 Mod/Var : Kanavan valinta
3. Samanaikainen painallus
-> Lyhyt liike ylös ja alas (fig.a)
4. Lyhyt painallus "prog"
-> Lyhyt liike ylös ja alas (fig.b)
Προγρα ατισ ός του πρώτου τηλεχειρισ ού
A
∆έκτης Mod/Var
Παροχή.
1.
2. Telis 4 Mod/Var : Επιλογή του καναλιού
3. Ταυτόχρονη πίεση
-> Σύντο η κίνηση πάνω & κάτω (fig.a)
4. Σύντο η πίεση "prog"
-> Σύντο η κίνηση πάνω & κάτω (fig.b)
Pure / Silver / Lounge
1
1 2
2
3
Hvis disse forskrifter ikke følges, bortfalder Somfys ansvar og garanti. SOMFY kan ikke holdes
ansvarlig for ændringer i normer og standarder, som indføres efter, at denne vejledning er
offentliggjort. Undertegnede SOMFY erklærer herved, at følgende udstyr (Telis) overholder de
CH væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF En overensstemmelses deklaration er
disponibel på adressen www.somfy.com/CE Anvendelig i EU,
Jos näitä määräyksiä ei noudateta, Somfyn vastuu ja takuu raukeavat. SOMFY a ei voida asettaa vastuuseen
näiden ohjeiden julkistamisen jälkeisistä normien ja standardien muutoksista. SOMFY vakuuttaa täten että
tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen
CH mukainen.Julistus sääntöjen mukaisuudesta on saatavana web-osoitteesta www.somfy.com/CE. Voidaan
käyttää EU, CH
Η παράλειψη τήρησης των οδηγιών,αφαιρεί την υπευθυνότητα και ταυτόχρονα ακυρώνει την εγγυήση
της Somfy. Η Somfy δεν θα θεωρηθεί υπεύθυνη για oποιαδήποτε αλλαγή τών νό ων και κανονισ ών
που θα πρωτοπαρουσιασθούν ετά από την έκδοση αυτού του εντύπου. ME THN ΠAPOYΣA H
SOMFY ∆HΛΩNEI OTI ΣΥMMOPΦΩNETAI ΠPOΣ TIΣ OYΣIΩ∆EIΣ KAI TIΣ ΛOIΠEΣ ΣXETIKEΣ
∆IATAΞEIΣ THΣ O∆HΓIAΣ 1999/5/EK. Η σχετική ∆ήλωση Συ
06 / 2006 SOMFY SAS, capital 20 000 000 Euros, RCS Bonneville 303 970 23
Telis Soliris
Mod/Var RTS
Pure / Silver / Lounge
PT
SE
NO
DK
FI
1. Πίεση
-> Ανάβ
2. Σύντο
GR
-> Ανάβ
Εντολή
Πίεση
Στόπ / Ε
Στην απ
στον οδ
∆έκτης
Αναφερ
3
CH
όρφωσης είναι διαθέσι η
CH
