UNIDADES DE CONTROL SERIE AUS X
CONEXIÓN DE LOS CONTACTORES EXTERNOS K1 y K2
En ambos modos de funcionamiento es posible activar el control de los
contactores externos K1/K2. En caso que se desease utilizar este control
será necesario conectar la serie de los contactos normalmente cerrados de
los contactores externos del borne 20 del módulo (Figura 12 y Figura 13).
NOTA: Para las conexiones de las señales de muting, consultar la sección "EJEMPLOS DE CONEXIÓN"
8540643 - 26/08/2016 Rev.13

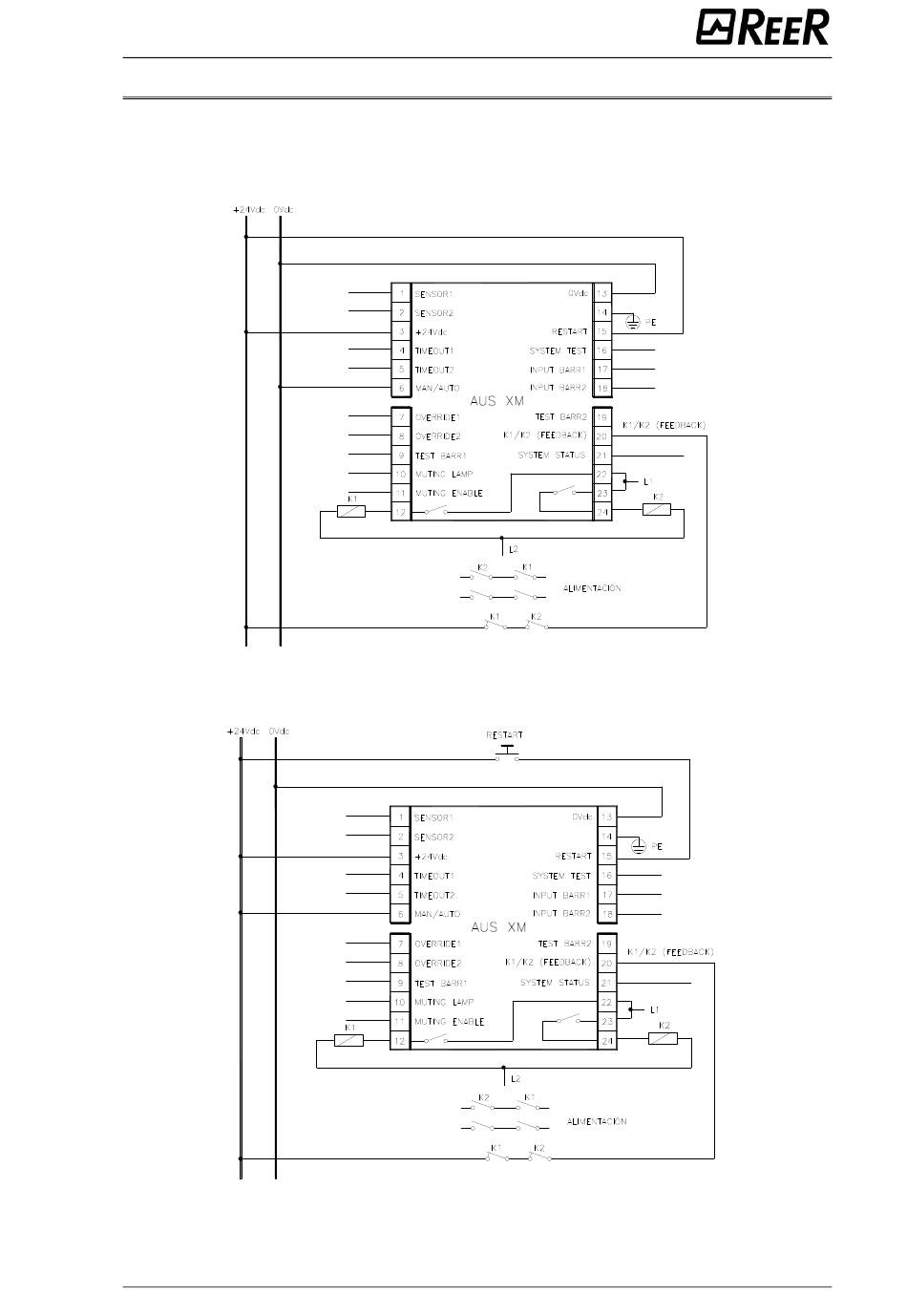

Figura 12
Funcionamiento automático con Relais K1/K2
Figura 13
Funcionamiento manual con Relais K1/K2
19
