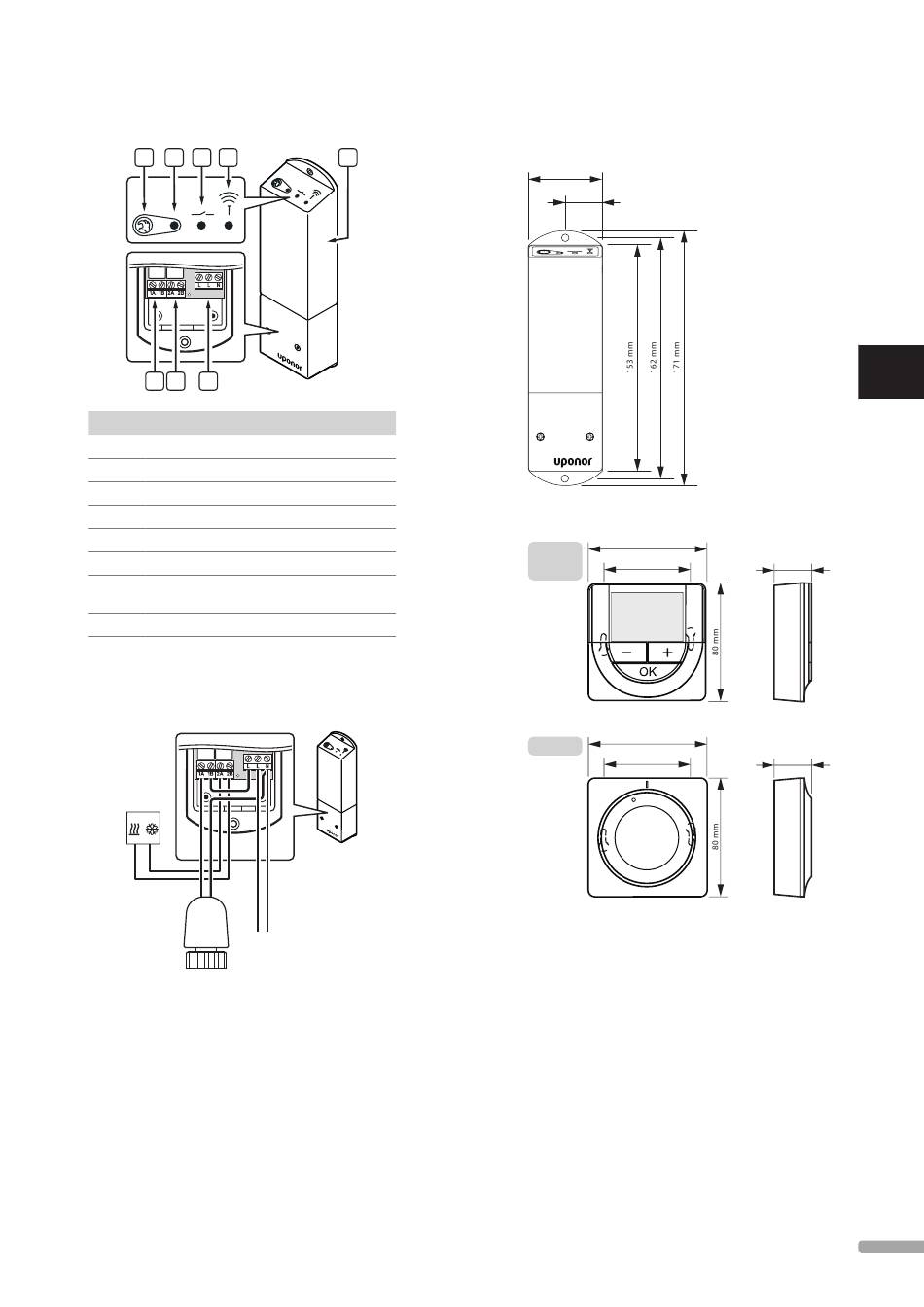

13.3 Disposición de la unidad base
B C D E
F G H
Artículo Descripción
A Uponor Smatrix Space Unidad base X-161
B Botón de registro
C LED, actividad del relé 1
D LED, actividad del relé 2
E LED, conexión de radio
F Conector del relé 1, actuador
G Conector del relé 2, salida calefacción/
refrigeración
H 230 V CA, 50 Hz
Conector de corriente,

13.4 Esquemas de conexiones

Uponor Smatrix Space
230 V
L
230 V AC
50 Hz
U P O N O R S M AT R I X S PA C E / S PA C E P L U S · M A N U A L D E I N S TA L A C I Ó N Y F U N C I O N A M I E N T O
A
N

13.5 Dimensiones

Unidad base
50 mm
25 mm
Termostatos
80 mm
T-166
60 mm
T-168
80 mm
T-165
60 mm
UK
CZ
DE
DK
EE
ES
FI
FR
HR
26,5 mm
HU
IT
LT
26,5 mm
LV
NL
NO
PL
PT
RO
RU
SE
SK
