Reóstato Para La Regulación A Distancia De La Tensión; Excitatión Manual - MarelliGenerators MJB 160 Instrucciones Y Advertencias De Seguridad

PAR - Potenciómetro de calibre del estatismo.
Cuando dos o más generadores deben trabajar en paralelo, se debe verificar que la tensión en vacío de los mismos sea igual,
que el puente entre los bornes A-B esté abierto y que los mismos presenten la misma caída de tensión pasando de vacío a
carga.Para controlar el correcto funcionamiento de tal dispositivo de estatismo, se devbe verificar que, pasando de vacío a
plena carga con cosfi 0,8, la máquina presente una caída de tensión del 4%.Si a la vez se observa un crecimiento de la tensión
se precisa invertir los conductores del transformador de corriente en los bornes A-B. Si a la vez se precisa variar la caída de la
tensión, se debe girar el potenciómetro como se indica a continuación. Cuando trabaja solo uno los bornes A-B deben ser
cortocircuitados.
⇒ aumenta el estatismo
6.2 Reóstato para la regulación a distancia de la tensión
Para todos los generadores tal reóstato puede ser introducido entre los terminales P y Q (terminales FAST-ON) de la placa de bornes
auxiliar. El potenciómetro externo está introducido con el cursor en posición intermedia y que se acomoda sobre el potenciómetro
interno del RDT de forma que se obtiene la tensión nominal.
Tal potenciómetro debe tener una resistencia alrededor de 100kOhm y una potencia mínima de 0,5 W.
6.3. Excitatión manual
En caso de avería del regulador de tensión es posible utilizar el alternador en control manual, siempre que disponga de
una fuente de corriente continua a 24 V.
Esta fuente puede ser una batería de acumuladores, o bien un dispositivo de transformación y rectificación de la tensión de salida del
alternador.

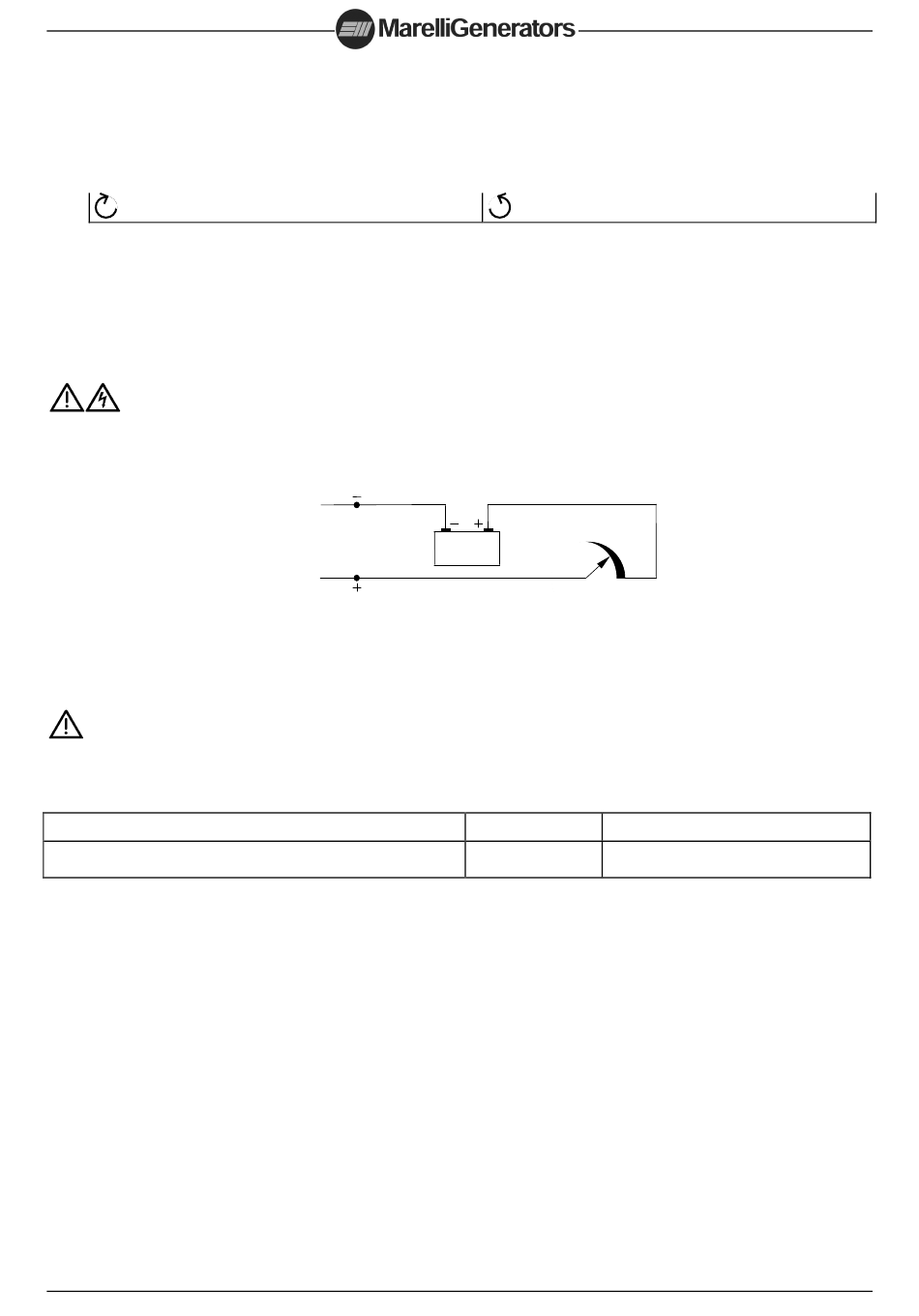

Para este fin, es necesario realizar los siguientes pasos, de acuerdo con el esquema de la figura:
- Desconectar los dos terminales FAST-ON blanco (+) y (-) ;
- Suministrar alimentación a los dos terminales del estator excitador con la fuente de corriente continua;
- La tensión de salida del alternador se obtiene mediante el reóstato R.
ATENCIÓN!: A medida que aumenta la carga, efectúe la compensación con un aumento manual de la excitación.
Antes de eliminar la carga, reduzca la excitación.
Para elegir el reóstato, consulte la tabla siguiente:
Tipo de generador
MJB 160 – 200 – 225
SIN.UM.017.11
BLANCO
TERMINALES
EMBOBINADO
ESTATOR
EXCITATRIZ
BLANCO
⇒ disminuye el estatismo
24 V
R
I max [A]
5
74
ESPAÑOL
Resistencia máx. reóstato [Ω]
80
