jablotron JA-150ST Guia De Inicio Rapido

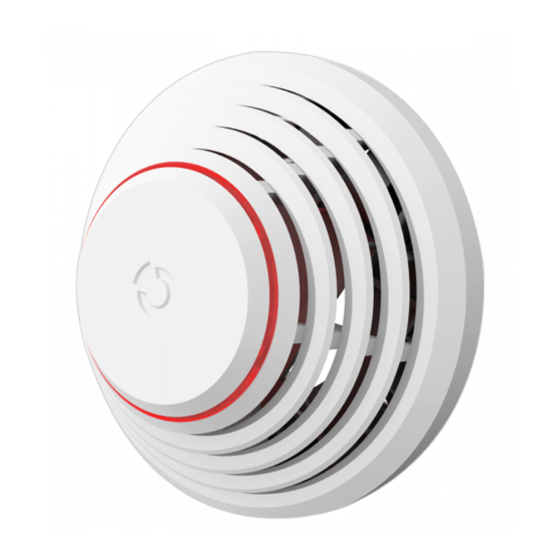

Detector inalámbrico combinado de humo y calor JA-150ST
JA-150ST es un componente del Sistema de seguridad
JABLOTRON JA-100. Se utiliza para detectar riesgos de incendio
en el interior de edificios. El producto no está diseñado para ser
instalado en locales industriales. El detector se alimenta por 3 pilas
alcalinas del tipo LR6 (AA), que no están incluidas. Recomendamos
comprarlas junto con el detector. JA-150ST consiste en un detector de
humo óptico y un detector de calor. El detector óptico de humo es muy
sensible a partículas de humo grandes que están presentes en humos
densos. Pero es menos sensible a las pequeñas partículas generadas
por combustiones de líquidos como alcohol. Esta es la razón por la que
este detector integra un detector de calor el cual tiene una reacción
más lenta pero es mucho mejor detectando fuegos que generan una
pequeña cantidad de humo. El detector tiene una reacción de estado
(informa sobre la activación y desactivación). Este dispositivo deberá
ser instalado por un técnico formado y con un certificado válido
suministrado por un distribuidor autorizado
Localización del detector
El detector de humo debe instalarse de forma que el humo se
displace fácilmente a través del detector debido a corrientes térmicas
naturales, por ejemplo, en el techo. El detector puede situarse solo en
lugares cerrados. No es adecuado para interiores donde el humo
pueda dispersarse por un área grande y enfriarse (por ejemplo en
interiores con techos muy altos – por encima de 5m) – el humo no
alcanzaría la posición del detector.
El detector debe ser siempre colocado en la sección que conduce a
la salida del edificio (ruta de escape), véase Fig. 1. Si el edificio tiene
una superficie construida superior a 150 m
de un detector adicional en otro lugar adecuado, véase Fig.2..
1
2
Fig 1
3
1
2
6
Fig 2
6
1
3
2
Fig 3
En pisos de varias plantas y casas familiares el detector debe ser
instalado sobre las escaleras. Se recomienda colocar detectores
adicionales en cada dormitorio. Véase Fig 3.
Instalación en techos planos
Colocar el detector en el centro de la habitación, si es posible. El
detector no debe estar empotrado en el techo debido a la posible
Detector inalámbrico combinado de humo y calor JA-150ST
2
, se requiere la instalación
3 4
5
4
1. cocina,
2. sala de estar,
3. – 6.
habitaciones
5
/
Cobertura básica
Cobertura
recomendada
existencia de una capa de aire frío en el techo. Nunca coloque el
detector en una esquina de la habitación (mantener siempre 0.5 m
de distancia - véase Fig 4). En las esquinas no hay suficiente
circulación de aire.
Instalación en techos abuhardillados
Si el techo no es adecuado para el montaje en una superficie
plana (e.j. techo a dos aguas), el detector puede ser instalado
como en la Fig. 5.
TOP
Fig 4
centro de la habitación, mejor localización
localización aceptable
Paredes, tabiques, obstáculos y techos de celosía
El detector JA-150ST no debe ser instalado a menos de 0.5 m
desde cualquier pared o tabique. Una habitación estrecha, menos
de 1.2 de ancho requiere que el detector(es) sean colocados a una
distancia de, al menos, una tercera parte del ancho de la habitación. En
el caso en el que una habitación esté separada en varios espacios
por muebles, estantes o semi paredes que no llegan al techo, el
espacio se considera totalmente separado si el hueco entre la
parte superior de estos y el techo no supera los 0.3 m. Se requiere
un espacio libre de, al menos, 0.5 m alrededor del detector. Cualquier
irregularidad en el techo (e.j. vigas) que exceda el 5 % de la altura del
techo debe considerarse una pared y deben aplicarse las limitaciones
antes mencionadas.
Ventilación y circulación de aire
Los detectores no deben ser instalados en salidas de
ventilación o aire acondicionado.
acondicionado a través de techo perforado, cada detector debe ser
colocado de manera que no tenga ningún agujero en 0.6 m a su
alrededor.
Evitar colocar el detector en los siguientes lugares:
lugares con poca circulación de aire (esquinas, vértices en A, etc)
lugares expuestos a polvo, humo de cigarrillos o vapor
sitios con circulación de aire intensa (cerca de ventiladores,
fuentes de calor, salidas de aire acondicionado)
en cocinas y otros lugares para cocinar (ya que el vapor, humo o
gases pueden causar falsas alarmas o reducir la sensibilidad del
detector).
En un radio de 1 m de tubos fluorescentes o bombillas de bajo
consumo (las interferencias electromagnéticas pueden afectar
negativamente a la comunicación radio de los detectores.
en áreas con gran cantidad de pequeños insectos.
Ojo:
la mayoría de las falsas alarmas son causadas por la
inadecuada ubicación del detector.
Véase CEN/TS 54-14 standard como guía detallada de instalación.
Instalación
Cumplir con los procedimientos recomendados en los párrafos
anteriores.
Fig 6: 1– apertura de la tapa del detector; 2 – cierre de la tapa del detector;
3 – señal óptica de estado; 4 – flecha que muestra dónde insertar el
detector; 5 – código de producción; 6 – terminales de configuración;
7 – soporte para pilas;
1 / 2
0.5m
0,9 m
Fig 5
En el caso de
MLW52206
aire
