INSTALACIÓN
184
INSTALACIÓN

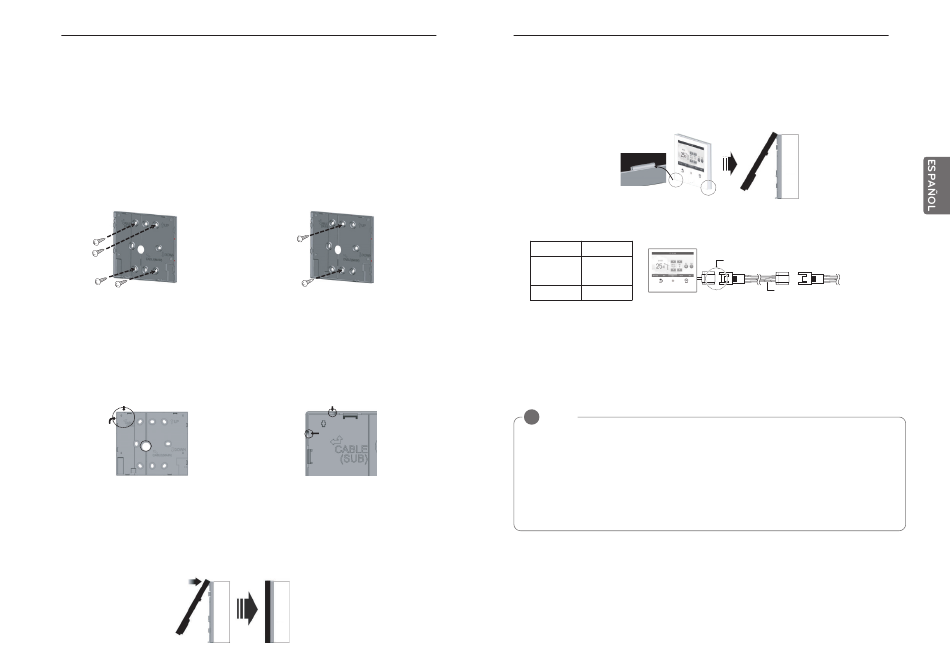

Instalación del control remoto
Es la función para comprobar el nombre del modelo del control remoto y la versión del software.
● Coloque la placa trasera sobre el lugar de instalación y fíjela con los tornillos incluidos.
- Si la placa trasera está doblada, puede causar un defecto de instalación; por lo tanto, tenga
cuidado de no doblarla.
- Si hay una caja de empotrar, instale la placa del control remoto según la caja de empotrar,
como se muestra en la figura.
- Instale sin holgura a la pared y de modo que el producto quede fijo tras la instalación.
<Instalación de una caja de empotrar de 4 tomas>
● El cable del control remoto puede instalarse en 3 direcciones diferentes.
Seleccione la dirección apropiada según el entorno de instalación.
- Direcciones de cableado: caja de empotrar, lado superior, lado izquierdo.
- Si instala el cable del control remoto en el lado superior o derecho, haga la instalación tras
retirar la ranura del guía del cable del control remoto. (h Utilice un destornillador largo para
retirar la ranura de guía.)
2. TRanura de guía de lado superior
3. Ranura de guía
de lado izquierdo
1. Empotrado en la pared
● Fije la parte superior del control remoto en la placa trasera sobre la pared como en la figura
siguiente, y presione la parte inferior para combinarla con la placa trasera.
- Combine sin espacios entre el control remoto y el lado superior/inferior/derecho/izquierdo de
la placa trasera.
- Antes de la combinación con la placa trasera, coloque el cable de modo que no interfiera con
las partes del circuito.
<Order de combinación>
Pared
<Instalación de una caja de empotrar de 2tomas>
2. Ranura de guía de lado superior
3. Ranura de guía de
lado izquierdo
Pared
● Cuando separe el control remoto de la placa trasera, inserte un destornillador de cabeza placa
en el orificio de separación de la parte inferior y gire en sentido horario para separar el control
remoto.
- Hay 2 orificios de separación en el lado inferior. Separe lentamente utilizando cada orificio.
- Durante la separación, tenga cuidado de no dañar las partes internas.
<Orden de separación>
● Use el cable de conexión para conectar la unidad interior y el control remoto.
12 V
Rojo
Cable de
Amarillo
señal
Tierra
Negro
● En los casos siguientes, compre por separado el cable adecuado para la conexión.
- No instale el cable con una longitud superior a 50 m. (Puede causar un defecto de
comunicación, como CH03)
- Utilice un cable de extensión de 10 m si la distancia entre el control remoto con cable y la
unidad interior es superior a 10m. (Modelo: PZCWRC1)
- Si se controlan varias unidades con un control remoto: utilice el cable de control de grupo.
(Modelo: PZCWRCG3)
!
NOTA
• Al instalar el control remoto con cable, no lo empotre en la pared. (Puede causar fallos del
sensor de temperatura.)
• No instale el cable con una longitud superior a 50 m. (Puede causar un defecto de
comunicación, como CH03)
h Durante la instalación del cable de extensión, compruebe cuidadosamente la toma de
conexión y el enchufe del control remoto y la unidad interior conectada.
h Si instala el cable de extensión en la dirección errónea, no se conectará el conector.
h Especificación del cable de extensión: AWG 24, de 3 conductores o mejor.
INSTALACIÓN
185
Pared
Compruebe si el conector está conectado correctamente.
Dirección de la
unidad interior
Cable de conexión
