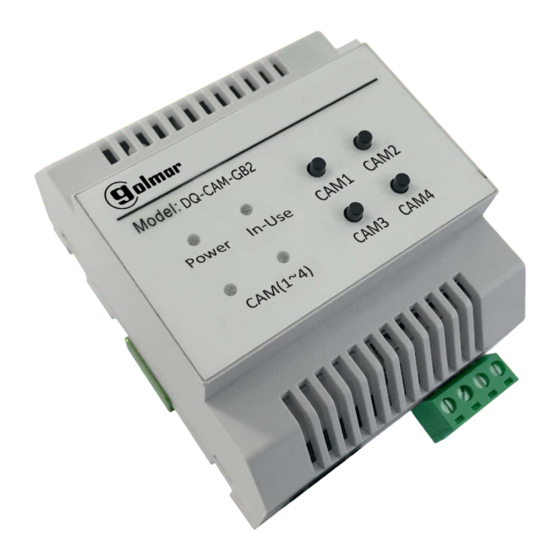

Unidad de cámaras
DQ-CAM-GB2
Instalación 2 hilos
GB2 Nexa Modular
Cód. 50122168
REV.0 1
2 7
T
DQ-CAM- B2
G
ES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para golmar DQ-CAM-GB2

  • Página 1 Unidad de cámaras DQ-CAM-GB2 Instalación 2 hilos GB2 Nexa Modular Cód. 50122168 REV.0 1 DQ-CAM- B2...
  • Página 2: Tabla De Contenido

    - Toda la instalación debe viajar al menos a 40 cm. de cualquier otra instalación. - Instale el módulo DQ-CAM-GB2 en un lugar seco y protegido sin riesgo de goteo o proyecciones de agua. - Instale el módulo DQ-CAM-GB2 junto con el alimentador FA-GB2A.
  • Página 3: Descripción De La Unidad De Cámaras Dq-Cam-Gb2

    DQ-CAM-GB2 Detalle instalación de la unidad Instale l e módulo DQ-CAM-GB2 en un lugar seco y protegido sin riesgo de goteo o proyecciones de agua. Instale el módulo DQ-CAM-GB2 junto con el alimentador FA-GB2A. Model: DQ-CAM-GB2 Power In-Use CAM1...
  • Página 4: Descripción De Los Microinterruptores De Configuración

    UNIDAD DE CÁMARAS DQ-CAM-GB2 INSTALACIÓN Descripción del microinterruptor de configuración: El microinterruptor de configuración está ubicado en la parte superior del módulo. Dip1 y 2 dejar en OFF. Dejar el Dip3 en OFF, si no se han instalado las cámaras 3 y 4.
  • Página 5: Descripción De Los Leds De Estado

    UNIDAD DE CÁMARAS DQ-CAM-GB2 INSTALACIÓN Descripción de los leds de estado: Model: DQ-CAM-GB2 El módulo DQ-CAM-GB2 dispone de los siguientes leds de estado: Power: Led encendido: Indica que el dispositivo está funcionando con normalidad. Power In-Use CAM1 In -use: Led encendido: Indica que la unidad DQ-CAM-GB2 está emitiendo vídeo.
  • Página 6: Esquema De Instalación

    UNIDAD DE CÁMARAS DQ-CAM-GB2 ESQUEMAS DE INSTALACIÓN: Instalación edificio de v ideoportero con 4 cámaras analógicas CCTV VESTA2 Principal ( ) 3 ( ) 3 VIVIENDA 23 Final de línea VESTA2 Principal ( ) 3 ( ) 3 VIVIENDA 2 Final de línea...
  • Página 7: Notas

    UNIDAD DE CÁMARAS DQ-CAM-GB2 NOTAS:...
  • Página 8 C/ Silici, 13 08940- Cornellá de Llobregat SPAIN Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modifications without prior notice.
