Preparación Del Filtro - Newa NKF 250 Manual De Instrucciones

9. Primero, insierte las cestas con anillos porosos y la esponja azul de macroporosidad, luego las cestas con el carbón activado y la
esponja negra de microporosidad, y, finalmente la cesta con la fibra blanca para la filtración fina (fig. 8).
NOTA: es muy importante que la última en insertar sea la cesta con el agujero de tamaño más grande para la circulación del
agua, ya que es el punto de unión con el bloque de motor del filtro mediante cilindro interno de conexión.
10. Coloque en su sitio la tapa del bloque de cestas, asegurándose de que después de su instalación el orificio está alineado con
el orificio de la primera cesta. En caso contrario, gire la tapa (fig.9).
11. Coloque en su sitio el bloque de motor, asegurándose de que el cilindro interno de conexión entra en el orificio en la tapa del
bloque de las cestas (fig. 10).
Nota: Mirando al cuerpo de filtro desde arriba, la operación de montaje será muy fácil, si se tiene en cuenta que el dispositivo de
presión para activar el filtro situado sobre el bloque de motor, está en el mismo eje con el cilindro interior de conexión (fig. 11).
12. PRECAUCIÓN: antes de cerrar los clips, asegúrese de que los materiales filtrantes están en sus lugares, contenedores con
materiales de filtración están apilados de una forma correcta (los materiales no desbordan) y la tapa del bloque de las cestas está
instalada en la posición correcta.
13. Alinee cada uno de los elementos de fijación con enganches correspondientes situados en el bloque de motor y apriete el
bloque de motor al cuerpo de filtro, presionando firmemente en las partes sobresalientes de los elementos de fijación (fig. 12).
PREPARACIÓN DEL FILTRO
b e
c f
g
j
d
j
a) Montaje de las guarniciones

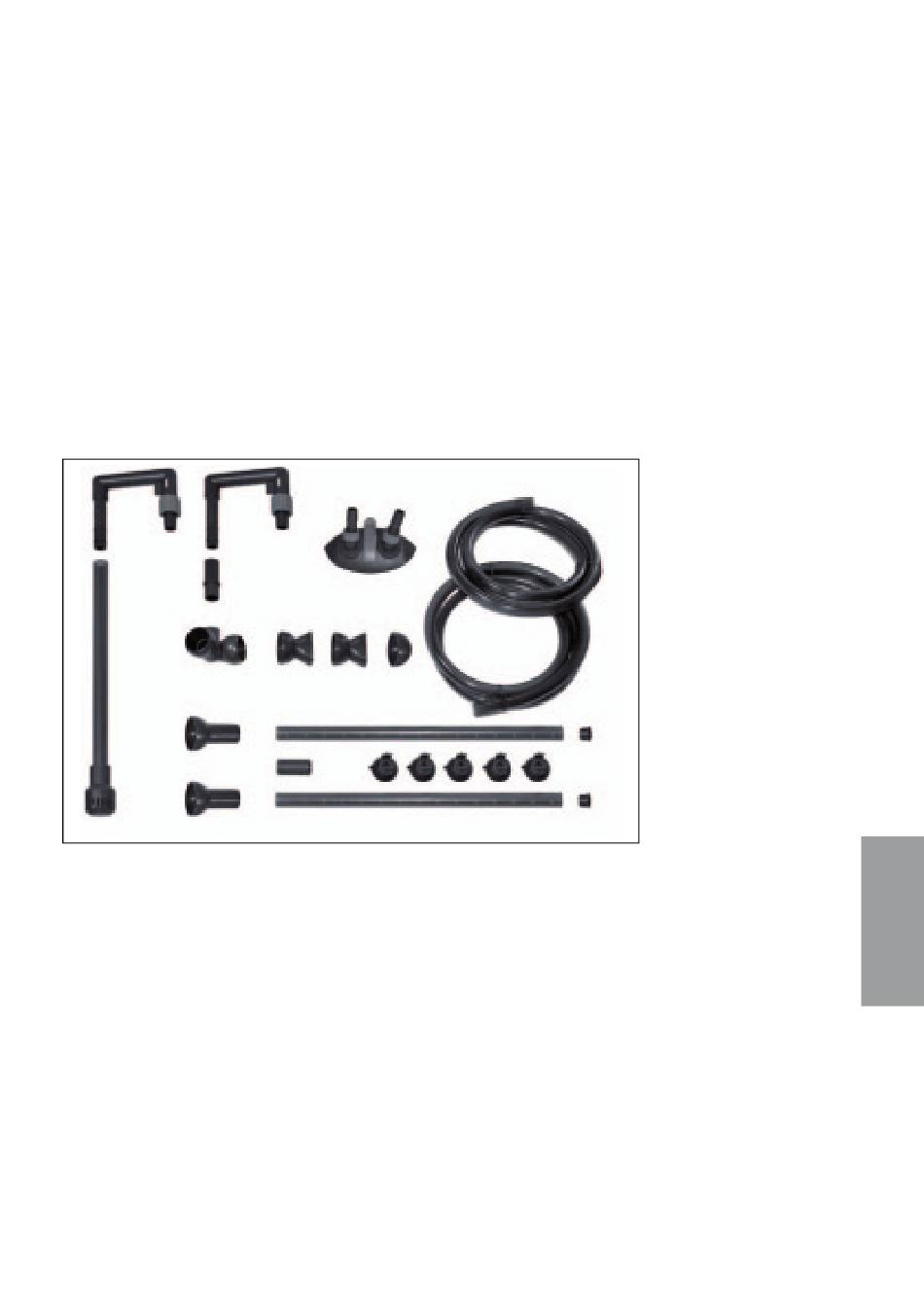

I. Abra el paquete NEWA Kanist, saque la caja que contiene los componentes del filtro externo y colóquelos en la mesa, como se
muestra en la figura (fig. 1). Monte el bloque de entrada conectando la malla de prefiltro (d) con el tubo de conexión (c), luego
con la tubuladora de entrada en forma de U (b). Es muy importante, que el montaje de estos dos elementos se realice de una
manera correcta, haciendo un esfuerzo para vencer la resistencia de dos juntas tóricas para que el tubo de succión se coloque
con firmeza en la tubuladura de entrada (fig. 13). Para facilitar la operación se recomienda humedecer juntas tóricas. Si es
necesario, puede ajustar la posición del tubo de succión, desplazándolo hacia abajo hasta el nivel del primer acoplamiento. Para
un funcionamiento más eficaz compruebe que la malla de prefiltro se encuentre a una distancia de al menos 4-5 cm del fondo del
acuario. Si el tubo de conexión es demasiado largo, córtelo con sierra. Nota: coloque el tubo de succión a distancia de aireadors y
espumadores, ya que el aire que sale de ellos puede bajar la eficacia del filtro externo..
II. Monte el bloque de salida conectando la tubuladura de salida en forma de U(e) con el tubo adaptador (f), luego con el
acoplamiento de codo con 2 salidas (g). Si es necesario puede reducir la longitud de la tubuladura de salida, cortándola con
sierre de acuerdo con la ubicación de las ranuras (14). Con un pequeño esfuerzo ponga en la junta de codo (g) difusores rotativos,
eligiendo entre difusores de tipo "ganso" (i) y difusores para boquillas (j). Si se decide a usar sólo una de las salidas de la junta
de codo, se recomienda bloquear la salida no utilizada con un tapón de cierre de la junta de codo (h). Nota: para proporcionar
una mejor circulación del agua a través de los difusores de tipo "ganso", se recomienda colocarlos un poco por debajo del nivel de
agua o como máximo en el mismo nivel.
a
i i h
l
k
l
Fig. 1
o
o
m
n
m
49
ES
