Regalo 4010HD Manual De Instrucciones página 27

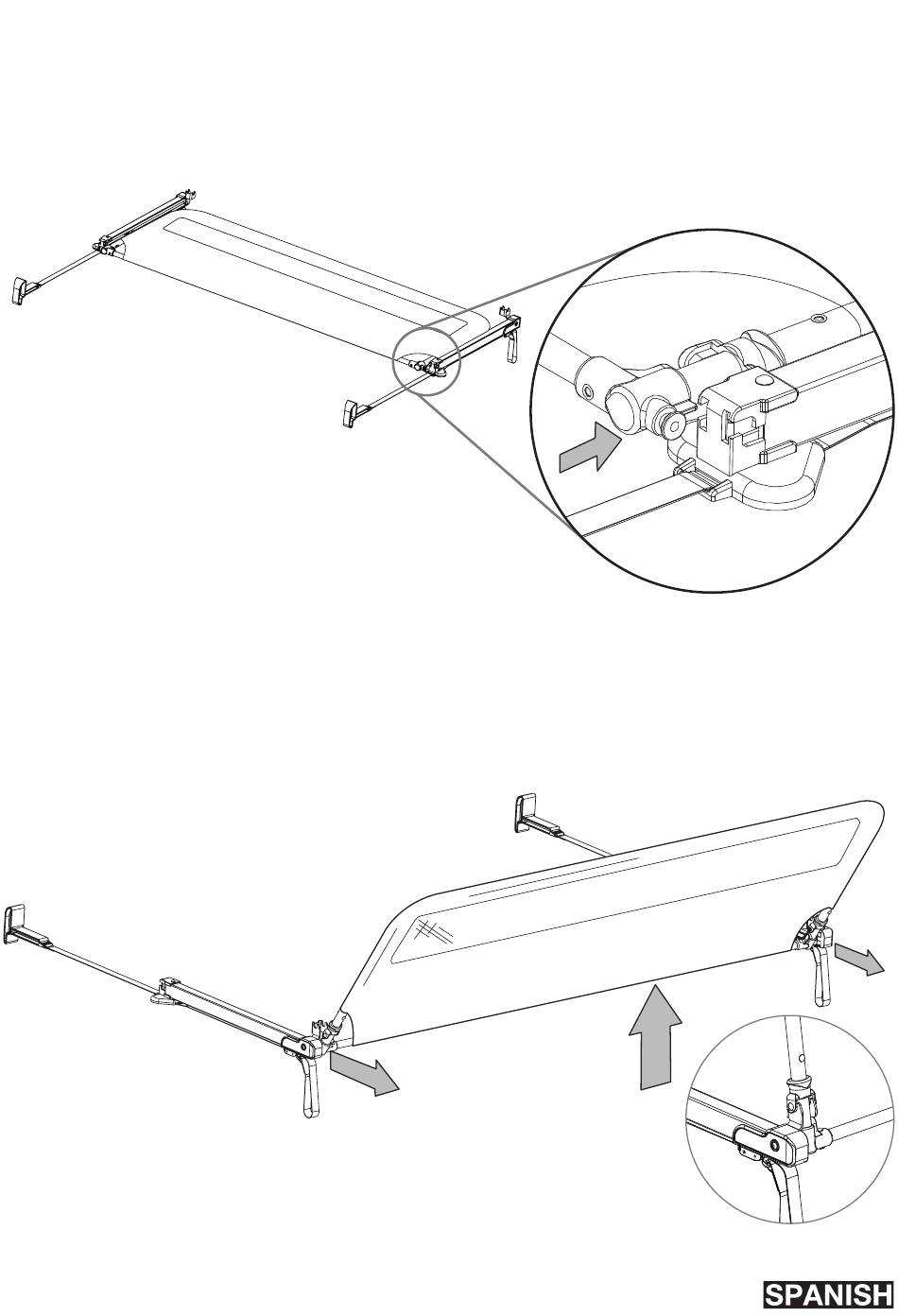

Paso 6: Coloque el conjunto del marco horizontalmente y alinee los pasadores guía
con la pista guía situada en el conjunto de la barra guía izquierda. Deslice el conjunto
del marco dentro de la pista guía
Paso 7: Repita el Paso 6 con el conjunto de la barra guía derecha cerciorándose de
que los conjuntos de las barras guía queden correctamente orientados en relación al
conjunto del marco.
(Diagrama C1)
Paso 8: El conjunto del marco debe deslizarse libremente por las pistas de las piezas que
forman el conjunto de la barra guía. Deslice el conjunto del marco hasta el extremo de
las pistas guía y gírelo de modo que quede en posición vertical.
NOTA: Cuando mueva la pared de la barandilla a la posición vertical, el conjunto del
marco debe quedar automáticamente trabado en su lugar. Si no se traba fácilmente,
ajuste las patas de la barandilla y vuelva a intentarlo. Cerciórese de que el mecanismo
de traba funcione correctamente antes de usarlo.
(Diagrama C3)
(Diagrama C1)
(Diagrama C2)
(Diagrama C4)
26
(Diagrama C2)
(Diagrama C3)
(Diagrama C4)
