Alinear el transductor con la popa
A.
Soporte de una pieza – Deslice el transductor entre los dos trinquetes y, de forma
temporal, inserte el perno a través del ensamblaje del transductor; sosténgalo asi,
presionándolo contra la popa. Mire el transductor desde los lados y compruebe si ajusta, de
tal modo que su cara quede paralela a tierra. Si encara bien quiere decir que la posición "A" es
la correcta para su casco.
En caso contrario –la cara, no queda paralela con tierra- extraiga el transductor y los
trinquetes del soporte. Haga coincidir los trinquetes con los agujeros del soporte, con la letra
"B" en línea con el punto grabado en el soporte.
Vuelva a ensamblar el transductor en su soporte y sitúelos contra la popa. Compruebe, otra
vez, si puede mover el transductor y colóquelo paralelo a tierra. Si ha podido hacerlo, pase al
punto de 3 de estas instrucciones. Si no ha podido, repita el paso 2ª, pero esta vez utilice otra
letra para alinearlo. El proceso acaba cuando el transductor queda correctamente situado en
la popa.
Inserte el perno y compruebe la posición del transductor respecto a la popa
B.

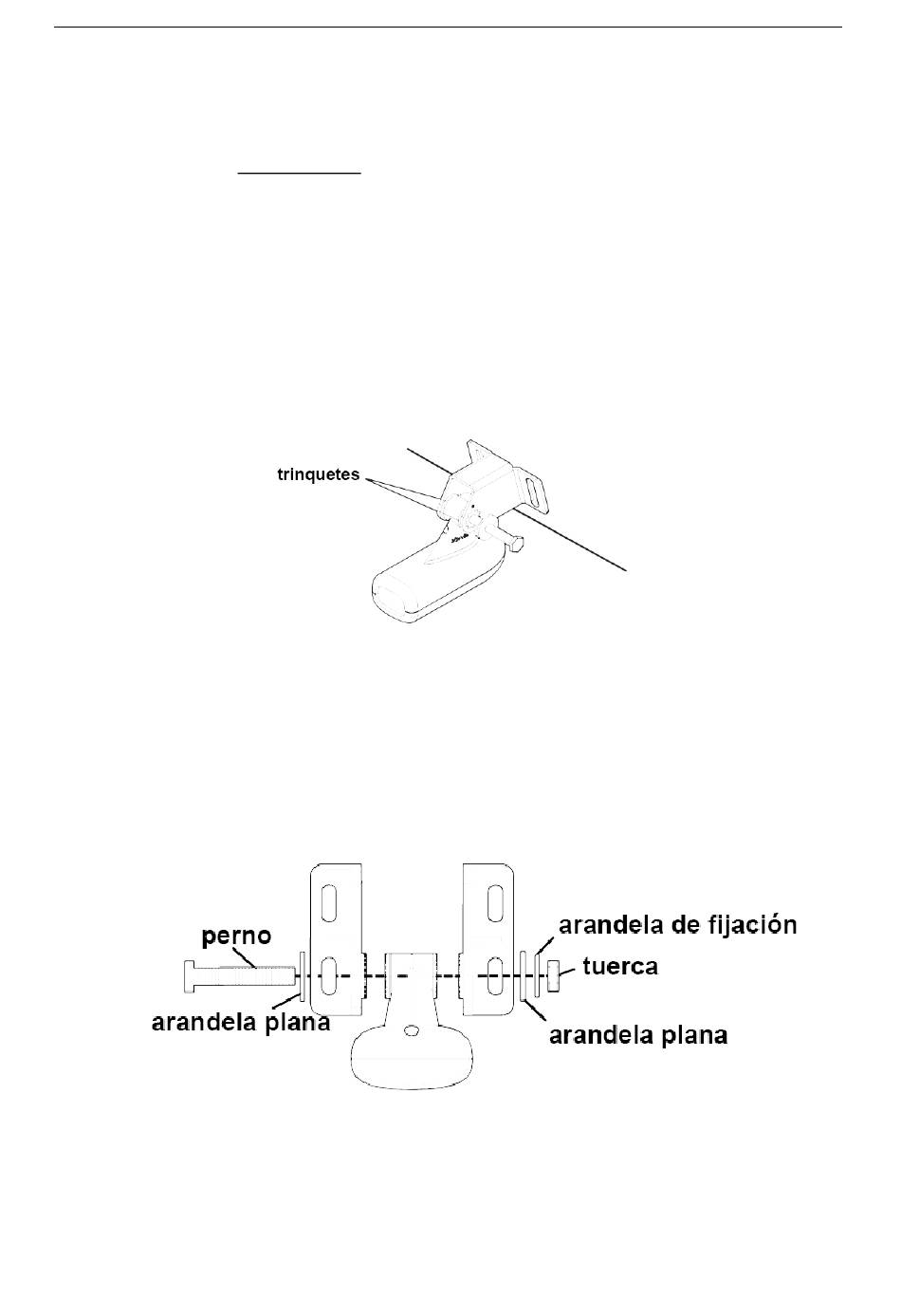

Soporte de dos piezas – Ensamble transductor y soporte, tal como muestra la siguiente
figura. De forma momentánea, inserte el perno a través del ensamblaje del transductor, pero
aun no lo apriete contra la popa. Sostenga el transductor ensamblado y su soporte contra
popa. Mire el conjunto desde los lados y compruebe si ajustará: la cara del transductor tiene
que quedar paralela a tierra. Si es así, quiere decir que la posición "A" es la correcta para su
forma de casco.
Si la cara del transductor no queda paralela a tierra, extráigalo y desmonte los trinquetes.
Haga coincidir los trinquetes con los agujeros del soporte, con la letra "B" en línea con la
marca de alineación grabada en el soporte. Sitúelos en línea con el transductor, con la parte
posterior del mismo en posición 12 en punto.
Copyright © 2006 Navico Marine Electronics, S.L. – Reservados todos los derechos
Ensamblaje: transductor y soporte
