- Página 1 Manual de instalación y servicio...
-
Página 2: Tabla De Contenido
Restauración de conexión a iBase (iSense RF sólo) 16 Ajuste de fecha y hora ................16 Corrección de confort . - Página 3 Entrada digital ..................25 13.1 Funcionamiento .
-
Página 4: Introducción

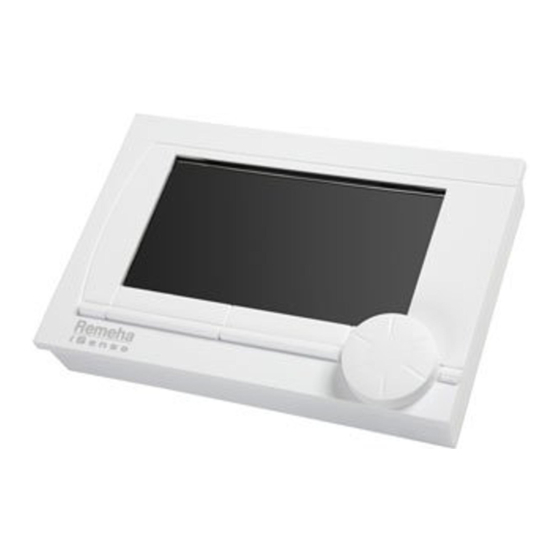

Remeha Introducción El modelo iSense de Remeha es un termostato con temporizador con muchas funciones mejoradas. iSense se ofrece para OpenTherm y las variantes de RF: • iSense OpenTherm • iSense RF (inalámbrico), con el transmisor iBase RF Este manual de instalación y servicio describe todas las... -
Página 5: Descripción General
Descripción general El dispositivo iSense se controla mediante menús, por lo que es muy sencillo de usar; sólo tiene tres botones. Cuadro de texto Símbolos Temperatura Hora 2.1 Pantalla menús Símbolos Programa horario activo Programa horario A activo Programa horario B activo Temperatura de día continua... -
Página 6: Instalación
Alcance inalámbrico de iSense RF El alcance del iSense RF dentro de los edificios suele ser de 30 metros. Nota: Este valor es sólo orientativo El alcance real de la señal de radiofrecuencia depende en gran medida del entorno local. - Página 7 Las pilas son necesarias para el funcionamiento del iSense RF. Los programas establecidos se guardan si se apaga el iSense o la caldera (incluso si no tiene pilas). iSense ya está conectado y listo para utilizarse. El dispositivo iSense RF inicia automáticamente la comunicación con iBase.
-
Página 8: Ubicación Del Sensor Exterior
3.3 Ubicación del sensor exterior El sensor de temperatura exterior no se suministra de serie con iSense. Este sensor sólo es necesario para aplicar a la temperatura interior un control adaptado al clima. Las directrices siguientes se aplican a la elección de ubicación para un sensor de temperatura exterior: •... -
Página 9: Antes Del Primer Uso
4.2 Ajuste predeterminado Control de la habitación iSense está ajustado de manera predeterminada al control de la habitación (la calefacción central se controla según la temperatura interior). También se puede ajustar el control de la caldera adaptado al clima (según la temperatura exterior). -
Página 10: Ajuste
Puede ajustar el programa horario predeterminado o introducir un programa completamente nuevo. De manera predeterminada, iSense comienza el precalentamiento antes de la hora establecida, para que la habitación alcance la temperatura deseada a la hora correcta. -
Página 11: Ajuste De Temperaturas Continuas
Puede utilizar el botón Borrar para borrar la hora de cambio seleccionada. 4. Utilice el botón C para ajustar la hora y la temperatura correspondiente. 5. Una vez ajustadas todas las horas de cambio de un día particular, puede copiar los ajustes de ese día en otros días: Vaya al día. - Página 12 Remeha Puede establecer un máximo de 16 programas de vacaciones. Para hacerlo, vaya a Menú>Programación>Prog. vacaciones : • Seleccione Visualizar para ver el ajuste de programas de vacaciones. • Seleccione Cambiar para modificar o quitar programas. • Seleccione Crear para agregar un nuevo programa.
-
Página 13: Uso De Isense
Uso de iSense 6.1 Selección de un programa Puede seleccionar uno de los programas siguientes a través de Programación en la pantalla principal: • Prog. Horario: el programa establecido controla la temperatura de la calefacción central. • Temp. día: la temperatura permanece constante a la temperatura de día que haya establecido. -
Página 14: Modo Chimenea
6.3 Modo chimenea Una vez que la temperatura ha alcanzado el nivel deseado en la habitación en la que se ha ubicado el iSense, la calefacción central se apaga. Esto puede resultar inapropiado si, por ejemplo, tiene una chimenea encendida o si hay muchas personas en la habitación. -
Página 15: Cambio De Ajustes De Uso
Si ha olvidado el código PIN, siempre puede cancelar el bloqueo de botones con el código 0012. 7.3 Ajuste de idioma Si tiene la versión internacional de iSense, puede ajustar el idioma para los menús con Menú>Ajustes>Usuarios>Idioma. 7.4 Ajuste del modo de uso Puede seleccionar el modo de uso a través de Menú>Ajustes... -
Página 16: Calibración
En ese caso, puede introducir un ajuste de -0,5 °C. 7.7 Restauración de conexión a iBase (iSense RF sólo) Debe restaurar la conexión si sustituye iSense RF o iBase. Proceda de la siguiente forma: 1. Ponga iBase en modo de conexión. Para ello, consulte el manual de iBase. -
Página 17: Corrección De Confort
Corrección de confort Se siente más comodidad cuando los radiadores de casa están calientes (entre 50 °C y 90 °C): la temperatura que se percibe es superior a la temperatura real debido al calor radiante. La corrección de confort garantiza que la calefacción central no caliente hasta una temperatura superior a la temperatura percibida deseada. -
Página 18: Ajuste De Agua Caliente
Puede ajustar si la temperatura del agua puede bajar y cuándo para ahorrar energía. Esto puede hacerse, por ejemplo, por la noche cuando la demanda de agua caliente es inferior. Para ello, iSense tiene dos ajustes: • A.C.S. en espera •... - Página 19 Las calderas responden de manera diferente a esta función. Algunas proporcionan agua caliente, pero tardan más en alcanzar la temperatura. Otras proporcionan sólo el calor presente, por ejemplo, en una caldera y después el agua se enfría. Consulte la documentación de su caldera para obtener más información al respecto.
-
Página 20: Ajuste De Calefacción Central
Esta no es la temperatura máxima de la caldera. Nota: si esta afecta a una función de seguridad, debe ajustarse en la caldera. El técnico que instala el iSense puede realizar una serie de ajustes específicos. -
Página 21: Selección De La Estrategia De Control
Selección de la estrategia de control 11.1 Cinco estrategias de control iSense puede utilizarse como controlador adaptado al clima (compensación exterior) o como termostato de ambiente (control de referencia). Hay cinco estrategias de control disponibles: 1 CTA (control de temperatura ambiente): control de modulación de referencia... -
Página 22: Ajuste De La Estrategia De Control
11.2 Ajuste de la estrategia de control iSense permite utilizar las estrategias de control de referencia o control adaptado al clima de varias maneras. Seleccione uno de los controles, descritos en el apartado 11.1 con Menú>Ajuste s>Sistema>Ajust. -
Página 23: Curva De Calefacción: Ejemplo
La curva de calefacción se basa en una temperatura ambiente deseada de 20 °C. Si se aumenta la temperatura ambiente deseada, la curva de calefacción cambia hacia arriba. El ajuste Compensación ambiente influye en el grado de cambio. • Compensación ambiente: factor de temperatura ambiente que influye en el cambio de la curva de calefacción. -
Página 24: Protección Anti-Hielo
Remeha Protección anti-hielo 12.1 "Sistema" de protección anti-hielo Utilice el "sistema" de protección anti-hielo para proteger los radiadores de la congelación en habitaciones sensibles al hielo. Por ejemplo: la temperatura en casa por la noche no baja de 19 °C, por lo que la bomba no se activa. El radiador del anexo (que se enfría más) corre el riesgo de congelarse. -
Página 25: Entrada Digital
13.1 Funcionamiento Puede hacer que un módulo externo envíe un comando al iSense. Esto se realiza a través de la entrada digital. Por ejemplo: se puede ordenar al iSense que inicie el programa de día si un detector de movimiento detecta a una persona. - Página 26 Remeha AJUSTE El detector de movimiento cierra un relé cuando hay movimiento. Ajuste la entrada digital de la siguiente manera: • Modo: Temp. noche • Contacto: Normal cerrado • Tiempo de apert.: 30 minutos • Tiempo de cierre: 0 minutos Interruptor de presión de agua...
-
Página 27: Ajustes Del Instalador
14.2 Activación o desactivación de mensajes de servicio Puede establecer si se pueden mostrar mensajes de servicio de la caldera en el iSense. Seleccione Menú>Ajustes>Técnic o>Petición asisten. 14.3 Código PIN para menús del instalador y sistema Puede proteger los menús Instalador y Sistema con un código... -
Página 28: Mensajes
Remeha Mensajes Un mensaje de fallo o servicio es similar al siguiente: Indicación de fallo (Sin conexión con el sensor exterior) Texto de pantalla Menú Modo T000063-06-A 15.1 Mensajes de fallo F200: Sin conexión con la sonda exterior Código de fallo F200... -
Página 29: Mensaje De Servicio
Ponga iBase en modo de conexión. Para ello, consulte el manual de iBase. En el iSense seleccione Menú>Ajustes>Usuarios>Conexión.. Si esto no soluciona el problema, busque otra ubicación para el iSense o iBase o elimine "obstáculos" que puedan interferir con la señal RF. T001008a-06-A Presión de agua demasiado baja... -
Página 30: Problemas Y Soluciones
Remeha Problemas y soluciones La calefacción central se enciende demasiado temprano por la mañana. Problema Solución Ajuste Max. pre-heating time (Tiempo máx. de precalentamiento) (consulte el manual de instalación y servicio). Como resultado, es posible que la casa no alcance la temperatura a tiempo. - Página 31 OpenTherm: La retroiluminaci—n de la pantalla no funciona. Soluci—n Es posible que la caldera no sea compatible con OpenTherm Smart Power. En ese caso, instale bater’as en el iSense (consulte el apartado 3.2). iSense RF: introducir baterías a plena carga T001027-06-A Problema La caldera no suministra agua caliente o sólo agua caliente brevemente.
-
Página 32: Estructura De Menús
Remeha Estructura de menús Programación Prog. Horario Prog. horario A Prog. horario B Temp. día {20°C} Temp. noche {15°C} Temp. Anti-hielo {6°C} Prog. vacaciones Ajustes Usuarios Pantalla Línea info peq Hora Línea info grand Temp amb medid Duración ilumin... -
Página 33: Especificaciones Técnicas
Precisión de ajuste Temperatura: 0,5 °C. Programa horario: 10 minutos El alcance del iSense RF dentro de los edificios suele ser de 30 metros. El alcance se ve fuertemente Alcance inalámbrico (iSense RF) influenciado por la situación imperante (apartado 3.1) Funcionamiento Control mediante menús usando botones pulsadores y de pulsar-girar... - Página 34 Remeha...
- Página 36 © Copyright Ninguna parte de esta publicación podrá reproducirse o hacerse pública, bajo ninguna forma posible, sin nuestro previo consentimiento por escrito. Sujeto a correcciones. 120667-180209...
