Traxxas VXL-6s Manual De Instrucciones

Instrucciones del control de velocidad electrónico VXL-6s
¡ADVERTENCIA! ¡PRECAUCIÓN! ¡PELIGRO!
RIESGO DE INCENDIO!
El control de velocidad electronico VXL-6s es compatible con baterías de LiPo
con un voltaje nominal que no exceda los 11,1 voltios (paquetes de 3s) para
cada batería (6s en total). El proceso de carga y descarga de las baterías puede
causar incendio, explosión, lesiones graves y daños en la propiedad si no se
realiza según las instrucciones del fabricante. Además, las baterías de polímero
de litio (LiPo) representan un riesgo GRAVE de incendio si no se manipulan
adecuadamente según las instrucciones. Antes de usar, lea y siga todas las
instrucciones, advertencias y precauciones del fabricante. Las baterías LiPo solo
deben utilizarlas los usuarios avanzados que conocen los riesgos asociados
con el uso de las baterías LiPo. Traxxas no recomienda que ningún menor de
14 años las utilice o manipule sin la supervisión de un adulto responsable y con
conocimiento de los riesgos. Deshágase de las baterías agotadas de acuerdo con
las instrucciones.
Advertencias importantes para usuarios de baterías de polímero
de litio (LiPo):
• Las baterías LiPo tienen un umbral seguro de voltaje de descarga mínimo que
no debe ser excedido. El control de velocidad electrónico está equipado con
Detección de bajo voltaje integrada que alerta al conductor cuando las baterías
LiPo alcanzan su umbral de voltaje (de descarga) mínimo. Es la responsabilidad
del conductor detenerse de inmediato para evitar que la batería se descargue
por debajo del umbral mínimo seguro.
• La detección de bajo voltaje en el control de velocidad es solo una parte de
un plan integral para utilizar la batería LiPo de manera segura. Es importante
para usted, el usuario, seguir todas las otras instrucciones suministradas por
el fabricante de la batería y el fabricante del cargador para cargar, utilizar y
almacenar de manera segura las baterías LiPo. Asegúrese de comprender
cómo utilizar las baterías LiPo. Si tiene preguntas sobre el uso de las baterías
de LiPo, consulte con su distribuidor local más próximo o comuníquese con el
fabricante de baterías. Como recordatorio, todas las baterías se deben reciclar
al finalizar su ciclo de vida útil.
• SOLO use un cargador equilibrado para baterías de polímero de litio (LiPo) con
un adaptador equilibrado para cargar las baterías LiPo. Nunca use cargadores
ni modos de carga NiMH o NiCad para cargar las baterías LiPo. NUNCA cargue
una batería de LiPo utilizando un cargador de NiMH. El uso de un cargador o
modo de carga NiMH o NiCad dañará las baterías y puede causar un incendio o
una lesión personal.
• Nunca cargue los paquetes de baterías de LiPo en serie o en paralelo. La
carga de las baterías en serie o en paralelo puede tener como resultado un
reconocimiento incorrecto de las celdas del cargador o un índice de carga
incorrecto, lo que puede ocasionar sobrecarga, desequilibrio o daño de las
celdas, e incendio.
• SIEMPRE inspeccione cuidadosamente las baterías LiPo antes de la carga. Busque
cualquier cable o conector suelto, aislamiento dañado de los cables, embalaje
dañado de las celdas, daños por impacto, pérdidas de líquidos, hinchazón (un
signo de daño interno), deformidad de las celdas, etiquetas faltantes o cualquier
otro daño o irregularidad. Si observa cualquiera de las condiciones anteriores, no
cargue ni use la batería. Siga las instrucciones de eliminación que se incluyen con
su batería para desechar esta de manera adecuada y segura.
• No almacene ni cargue baterías LiPo con o cerca de otras baterías o paquetes de
baterías de ningún tipo, incluidas otras baterías LiPo.
• Almacene y traslade las baterías LiPo en un lugar fresco y seco. No almacene
la luz solar directa. No permita que la temperatura de almacenamiento supere
los 140 °F o 60 °C, como en el baúl de un vehículo, ya que las celdas podrían
dañarse y producir riesgo de incendio.
• NO desarme las baterías o celdas de LiPo.

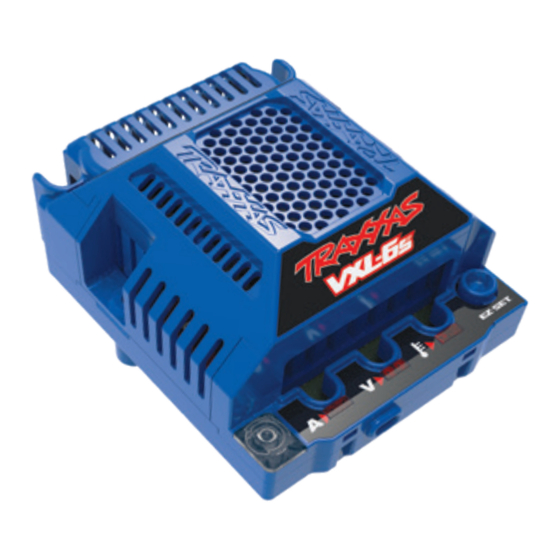

Gracias por comprar el control de velocidad electrónico
de Traxxas Velineon™ VXL-6s™. El control de velocidad
electrónico hacia adelante/ marcha atrás de Velineon™
VXL-6s simplifica la tecnología sin escobillas con perfiles
fáciles e integrados y una programación intuitiva. El
VXL-6s usa un diseño de circuitos avanzado que permite
que los motores sin escobillas y sin sensores funcionen
con la suavidad y la precisión de los mejores sistemas sin
escobillas. El VXL-6s ofrece la tranquilidad de la garantía de por vida para el sistema
electrónico de Traxxas y el inigualable servicio al cliente de Traxxas. El VXL-6s no
es un juguete. Es un dispositivo electrónico sofisticado capaz de liberar grandes
cantidades de corriente. Se requiere la supervisión de un adulto para que los niños
menores de 14 años usen el VXL-6s. Si tiene preguntas o si necesita asistencia,
llámenos al +1-972-549-3000.
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: support@Traxxas.com
• No trate de construir su propio paquete de baterías LiPo
con celdas sueltas.
Precauciones y advertencias sobre la carga y el manejo
para todos los tipos de baterías:
• ANTES de realizar la carga, SIEMPRE confirme que los ajustes del cargador
coincidan exactamente con el tipo de batería (composición química), las
especificaciones y la configuración de la
batería que se cargará.
• NO intente cargar baterías no recargables (riesgo de explosión), las baterías
que tienen un circuito de carga interno o un circuito de protección, paquetes
de baterías que se modificaron con respecto a la configuración original
del fabricante, o baterías con etiquetas ilegibles o sin etiquetas impiden
identificar correctamente el tipo de batería y las especificaciones.
• NO exceda el índice de carga máximo recomendado por el fabricante de la
batería.
• NO permita que los contactos expuestos de la batería o los cables se toquen
entre sí. Esto provocará cortocircuitos en la batería y creará riesgo de
incendio.
• Durante la carga o descarga, SIEMPRE coloque la batería (todos los tipos de
baterías) en un contenedor ignífugo/contra incendio y sobre una superficie
no inflamable, como hormigón.
• No cargue las baterías dentro de un automóvil. No cargue las baterías
mientras esté manejando un automóvil.
• NUNCA cargue baterías sobre madera, paño, tela o sobre cualquier otro
material inflamable.
• SIEMPRE cargue baterías en un área bien ventilada.
• QUITE elementos inflamables o materiales combustibles del área de carga.
• SIEMPRE supervise el cargador y la batería durante la carga, descarga o
cualquier momento en el que el cargador esté ACTIVADO con una batería
conectada. Si hay cualquier indicación de mal funcionamiento, o en caso
de una emergencia, desenchufe el cargador del tomacorrientes y quite la
batería del cargador.
• NO opere el cargador en un espacio saturado ni coloque objetos sobre la
parte superior del cargador o batería.
• Si se daña la batería o una célula de la batería de alguna forma, NO cargue,
descargue ni utilice la batería.
• Procure tener un extintor de incendios Clase D en caso de incendio.
• NO desarme, aplaste, genere cortocircuitos o exponga las baterías o células
a llamas o cualquier otra fuente de ignición. Se pueden emitir materiales
tóxicos. Si se produce un contacto con los ojos o la piel, enjuague con agua.
• Si nota que la batería está caliente al tacto durante el proceso de carga
(temperatura superior a 110°F / 43°C), suspenda la carga de inmediato y
desconecte la batería del cargador.
• Deje enfriar la batería entre acciones (antes de cargarla).
• SIEMPRE desenchufe el cargador y desconecte la batería en caso de no
utilizarla.
• SIEMPRE desconecte la batería del control de velocidad electrónico cuando
el modelo no se utilice y cuando se almacene o transporte.
• NO desarme el cargador.
• QUITE la batería de su modelo o dispositivo antes de la carga.
• NO exponga el cargador al agua o la humedad.
• SIEMPRE almacene paquetes de baterías de forma segura fuera del alcance
de los niños y las mascotas. Los niños deben contar con la supervisión de un
adulto responsable cuando cargan y manipulan las baterías.
• Las baterías de níquel e hidruro metálico (NiMH) deben reciclarse o
desecharse de manera adecuada.
• SIEMPRE actúe con precaución y sea sensato en todo momento.
Especificaciones:
Voltaje de entrada ................................... NiMH de 12 a 16 celdas; LiPo de 4s/6s (22,2 V máx.)
Motores admitidos ...............................................................................Sin escobillas y sin sensores
Conectores de baterías ..............................................................Conector de alta tensión Traxxas
Conectores del motor .......................................................................Conectores bala TRX 6.5 mm
Cableado de motor / batería ......................................................................Cable Maxx® calibre 10
Protección térmica .............................................................................Bloqueo térmico de 2 etapas
Tamaño de la caja
(longitud/ancho/altura ........................... 58 mm (2,28 pulg.) / 72 mm (2.83 pulg.) / 46 mm (1,81 pulg.)
Peso ................................................................................................................................ 207 g (7.3 oz)
Selección de perfil:
Perfil n.º 1 (modo deportivo): 100% hacia adelante, 100% frenos, 100% marcha atrás
Perfil n.º 2 (modo carrera): 100% hacia adelante, 100% frenos, sin marcha atrás
Perfil n.º 3 (modo entrenamiento): 50% hacia adelante, 100% frenos, 50% marcha atrás
T R A X X A S .c om
Cubre piezas n. º 3480, 3485
