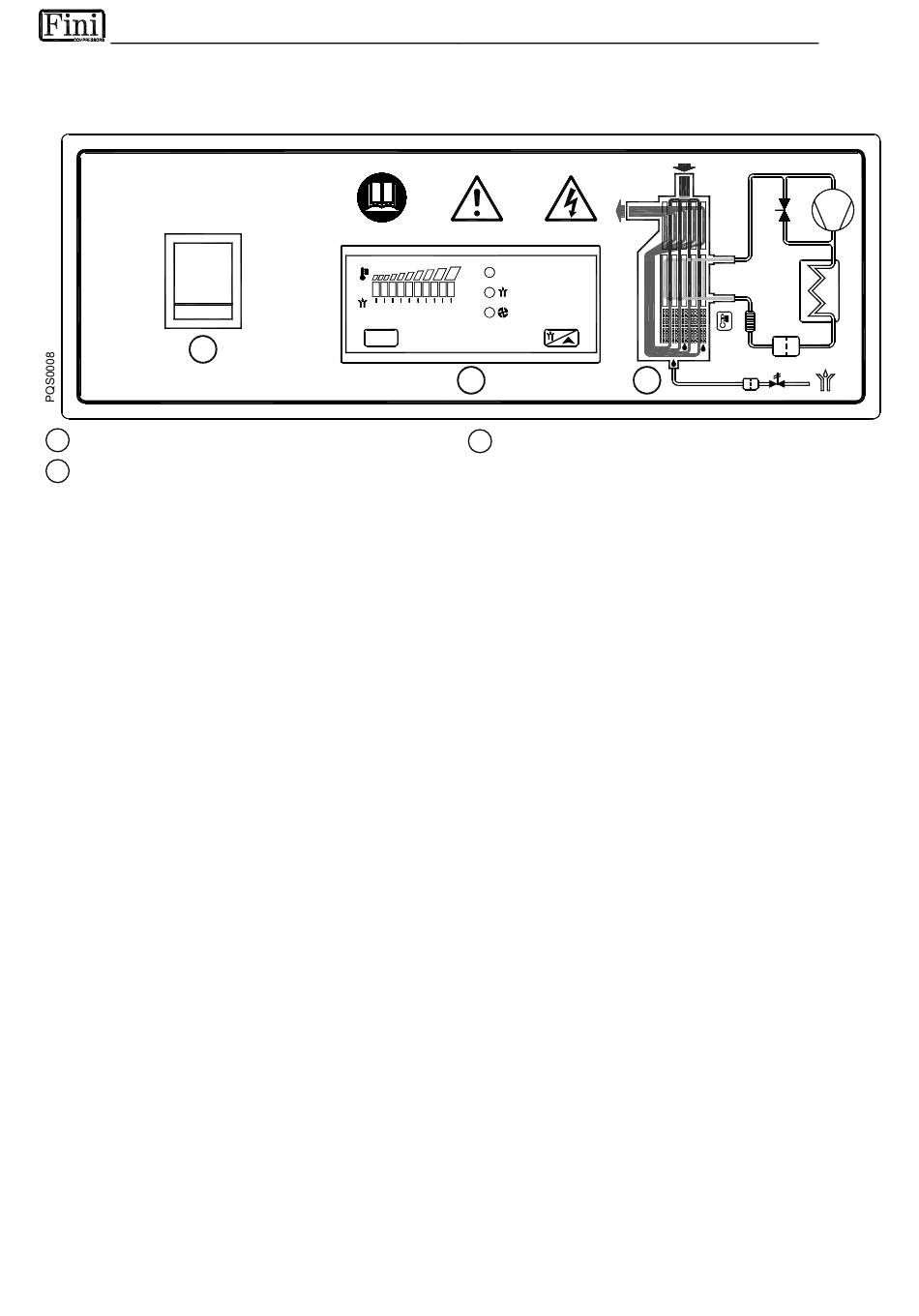

La única interfaz entre el secador y el operador es el panel de control que se muestra abajo.
1
0
1
1
Seccionador general
2
Instrumento electrónico de control DMC15
El secador descrito en este manual está compuesto esencialmente por dos circuitos diferentes: un circuito
de aire comprimido, que a su vez está compuesto por dos intercambiadores de calor, más un circuito
frigorífico.
El aire comprimido en entrada, caliente y húmedo, atraviesa el intercambiador aire-aire, para luego entrar
en el evaporador (intercambiador aire-refrigerante) donde en contacto con el circuito frigorífico se enfría,
permitiendo condensarse a la humedad todavía contenida en él. La humedad condensada se separa y
expulsa en el separador.
El aire frío atraviesa el intercambiador aire-aire donde cede parte del frío acumulado al aire caliente en
entrada para permitir una prerrefrigeración.
El circuito frigorífico requerido por estas operaciones está compuesto esencialmente por un compresor
frigorífico, un condensador y un evaporador llamado también intercambiador aire-refrigerante.
5.1 PANEL DE CONTROL
sec - min
set
5.2 DESCRIPCIÓN DEL FUNCIONAMIENTO
info@finicompressors.it
DMC15
ON
2
3
Diagrama de flujo aire y gas refrigerante
3
- E -
K
