- Página 1 DUCA-LCD96 468001289 DUCA-LCD96 485 468001291 DUCA-LCD96-ETH 468001296 DUCA-LCD96-PROFI 468001294 DUCA-LCD96 485-RELE 468001293 DUCA-LCD96 485-IO 468001292 DUCA-LCD96 BASE 468001288 ANALIZADOR DE RED Instrucciones de montaje y de uso energia...
-
Página 3: Tabla De Contenido
Retardo de activación alarma 1 ó 2 .............. 42 5.3.4.7 Histéresis alarma 1 ó 2 .................42 5.3.5 Menú de configuración................43 5.3.5.1 Tipo de inserción ..................43 5.3.5.2 Configuración relación TA ................45 5.3.5.3 Configuración relación TV ................46 5.3.5.4 Tiempo de media ..................47 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 4 DHCP (sólo DUCA-LCD96 ETH) ..............62 5.3.8.8 Dirección IP (sólo DUCA-LCD96 ETH)............63 5.3.8.9 Host name (solo DUCA-LCD96 ETH) ............63 5.3.9 Menú idioma ..................64 5.3.10 Menú autodiagnóstico ................65 5.3.11 Menú info ....................66 5.3.12 Salida de la modalidad SETUP ..............66 5.3.13 Cuadro de los parámetros de setup y configuraciones de fábrica ..67...
-
Página 5: Información General
Uso de sustancias peligrosas UE 2002-95-CE – RoHS IEC 60688 IEC 61326-1 Instrumentos de medición IEC 62053-21 IEC 62053-23 IEC 62053-31 Grado de protección del envoltorio IEC 60529 Dimesiones normalizadas para panel IEC 61554 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 6: Uso Y Conservación Del Manual
En caso de que el manual sea extraviado o resulte ilegible, pida una copia al Fabricante. 1.2.2 Derechos de autor Los derechos de autor del presente manual pertenecen a DUCATI Energia S.p.A. Este manual contiene textos, dibujos e ilustraciones de tipo técnico que no pueden ser divulgados o transmitidos a terceros, ni siquiera parcialmente, sin la autorización por escrito de DUCATI Energia S.p.A. -
Página 7: Advertencia Generales Sobre La Seguridad
• No conectar NUNCA en derivación un fusible externo. • Antes de efectuar una prueba de rigidez dieléctrica o una prueba de aislamiento en un aparato en el cual está instalado el dispositivo, desconectar todos los cables de entrada y de salida. • Las pruebas efectuadas a un tensión elevada pueden dañar los componentes electrónicos del dispositivo. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 8: Contenido De La Caja
Capítulo energia CONTENIDO DE LA CAJA CONTENIDO DE LA CAJA Eliminación del embalaje Se aconseja conservar la caja en un lugar adecuado, respetando los términos de la garantía DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 9: Descripción Del Contenido
CD con documentación técnica accesorios para el montaje Léase la documentación adjunta y aténgase atentamente a las indicaciones descritas antes de cualquier uso del producto. energia energia DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 10: Características Técnicas
CARACTERÍSTICAS TÉCNICAS CARACTERÍSTICAS TÉCNICAS Descripción del dispositivo El analizador de red DUCA-LCD96 es un instrumento de medición de las principales magnitudes eléctricas, en redes trifásicas y monofásicas, proyectado para la monitorización y el análisis en local o en remoto de: •... -
Página 11: Modelos
Capítulo energia CARACTERÍSTICAS TÉCNICAS Modelos Protocolo de Modelos Salidas y entradas comunicación serial 2 salidas programables como DUCA-LCD96 impulsos o alarma de umbral 2 salidas programables como DUCA-LCD96 485 Modbus RTU impulsos o alarma de umbral 2 salidas programables como DUCA-LCD96-ETH Modbus TCP/IP impulsos o alarma de umbral 2 salidas programables como DUCA-LCD96-PROFI Profibus DP impulsos o alarma de umbral 2 salidas de relé electromecánicos DUCA-LCD96 485- 16A AC1 - 3A AC15... -
Página 12: Dimensiones Totales
Capítulo energia CARACTERÍSTICAS TÉCNICAS Dimensiones totales e n e r g i a DUCA-LCD96 SETUP 96 mm 77 mm 96 mm 57 mm 92 mm 20 mm IEC 61554 -0+0,8 -0+0,8 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 13: Datos Técnicos
Capítulo energia CARACTERÍSTICAS TÉCNICAS Datos técnicos Alimentación auxiliar de 24 a 240 c.a./c.c. de 48 a 240 c.a./c.c. DUCA-LCD96-ETH, Intervalo de tensión DUCA-LCD96-PROFI, DUCA-LCD96 485- Intervalo de frecuencia [Hz] 45 ÷ 65 Fusible de protección T 0,5 A Potencia absorbida [VA] 13 máx. - Página 14 Valor máximo contado en saldos de 10 GWh / GVarh / GVAh con signo energía Valor máximo de energía contada 40 GWh / GVarh entrada impulsos Mínimo cuanto de energía visualizable (en pantalla o a través 10Wh / 10VArh / 10VAh de interfaz de comunicación) DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
- Página 15 Tipo de pantalla usuario Dimensiones de la pantalla [mm] 72x57 Interfaz de Comunicación RS485 Protocolo Modbus RTU o ASCII Ducati Estándar eléctrico RS485 con optoaislamiento Tasa de baudios 4.8, 9.6, 19.2 kbps Número de paridad Pares, Impares, ninguna (Odd, Even, None) Bit de stop 1, 2 Dirección 1-247 para Modbus RTU; 1-98 para ASCII Ducati Conector Borne de 4 polos (terminación de 120 Ohm integrada) DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
- Página 16 Tensión máx. instantánea [V] 400 c.a. Carga nominal [VA] 4000 AC1 - 750 AC15 Salida analógica Parámetros eléctricos programables Span [0 - 20 mA o 4 - 20 mA] Carga típica 250 Ohm, máx. 600 Ohm DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
- Página 17 Timer count-down (Temporizador Tiempo de vida del instrumento count-up) Condiciones climáticas Almacenamiento [°C] de -10 a +60 Funcionamiento [°C] de -5 a +55 Humedad relativa Máx. 93% (sin condensación) a 40°C Grado de protección Frontal IP50 En los bornes IP20 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 18: Instalación
Capítulo energia INSTALACIÓN INSTALACIÓN Montaje IEC 61554 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 19: Desmontaje
Capítulo energia INSTALACIÓN Desmontaje DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 20: Conexiones
Peligro de electrocución, quemaduras y arco eléctrico. Dotarse de un equipamiento de protección personal adecuado y respetar las normas actuales en materia de seguridad eléctrica. Antes de proceder a realizar las conexiones verifique el seccionamiento de la alimentación eléctrica con un dispositivo de detección de tensión. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 21 AN-02 IN1 | IN2 | SYNC OUT4 OUT3 24-240V| Max 500 V 48-240V| Max 500 V OUT2 | OUT1 OUT2 | OUT1 1 2 | 1 2 AC-DC 1 2 | 1 2 AC-DC DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 22: Conexiones De Entrada
Capítulo energia INSTALACIÓN 4.3.1 Conexiones de entrada Trifásica + neutro con 3 TA Trifásica + neutro con 3 TA y 3 TV Trifásica con 3 TA Fusible Carga V c.a./c.c TV3 TV2 TV1 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 23 Capítulo energia INSTALACIÓN Trifásica AARON con 2 TA y 2 TV Trifásica equilibrada con 1 TA Monofásica con 1 TA Fusible Carga TV3 TV1 No adaptado para el modelo DUCA-LCD96 BASE. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 24: Conexiones De Las Salidas Opcionales
Conexiones de las salidas opcionales Salidas digitales como alarmas Salidas de relé electromecánicos con relé externo para el mando de DUCA-LCD96 485-RELE las cargas Salida digital como impulsos V aux 48 V c.a./c.c. 100 mA Carga 16A AC1 - 3A AC15 Relé... - Página 25 Capítulo energia INSTALACIÓN Entradas digitales DUCA-LCD96 485-IO (ejemplo en RS485 modalidad NPN) Salidas analógicas DUCA-LCD96 485-IO 120 Ohm S A T A (+) B (-) G.M.C. + ficha ES Analizador V aux 24 V c.c. (32 V c.c. máx) Terminador 120 Ohm Carga 250 Ohm típica, máx. 600 DUCA-LCD96 ANALIZADOR DE RED...
-
Página 26: Configuración Para Un Primer Uso
Después de haber cableado el dispositivo según el esquema preelegido, para comenzar a utilizar el analizador es necesario efectuar las siguientes operaciones: 1) configurar el idioma (véase apartado “5.3.9 Menú idioma”) 2) configurar la relación de transformación de los TA (véase “5.3.5.2 Configuración relación TA”) 3) configurar la relación de transformación de los TV (véase “5.3.5.3 Configuración relación TV”) DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 27: Funcionamiento

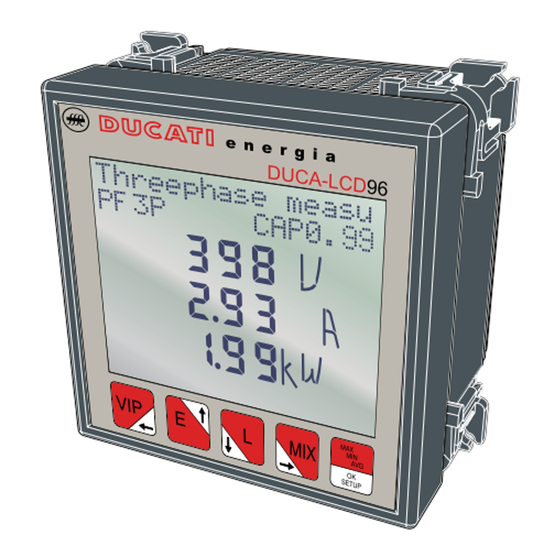

Capítulo energia FUNCIONAMIENTO FUNCIONAMIENTO Panel frontal e n e r g i a DUCA-LCD96 Alarm Setup SETUP DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 28 Indicador de alarma Indicador cuentahoras Indicador modalidad SETUP Texto descriptivo desplazable Texto descriptivo o de visualización de datos Valores de lectura de las magnitudes Unidad de medición Indicador de línea correspondiente al valor visualizado Indicador de carga capacitiva (páginas PF y potencia reactiva) Indicador de carga inductiva (páginas PF y potencia reactiva) DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 29: Uso Del Dispositivo
2 segundos el botón Si al encenderse el icono está activo el dispositivo está señalando una anomalía en la instalación o en la electrónica interna. Consulte los apartados “Menú autodiagnóstico” “6.1 Problemas, remedios” para verificar la anomalía y solucionar el causas, problema. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 30: Acceso A Las
Capítulo energia FUNCIONAMIENTO 5.2.1 Acceso a las páginas El acceso a la páginas del dispositivo se lleva a cabo al pulsar, en secuencia, los botones de mando El esquema siguiente explica cómo interpretar correctamente los símbolos utilizados en este capítulo. XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX >2s Setup Secuencia de los botones de mando Número de veces que hay que pulsar el botón de mando Tiempo de duración en el que hay que pulsar el botón de mando Página que se visualiza después de haber efectuado la secuencia del punto A DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 31: Configuración Del Dispositivo Setup
Configuración del dispositivo (red eléctrica, Configuración retroiluminación, factores de conversión, etc.) Salidas digitales Configuración de las salidas digitales Configuracuión de las salidas de alarma DUCA-LCD96 Salidas de alarma 485-RELE. Configuración de las salidas analógicas y de las entradas TarjetaI/O digitales para las lecturas de los impulsos DUCA-LCD96 485-IO Comunicación Configuración del módulo de comunicación. Idioma Selección de idioma Autiodiagnóstico Control de la inserción y del estado del dispositivo. Info Visualización de los datos identificativos del dispositivo. -
Página 32: Botones De Mando
Navegación descendente de las páginas o decremento de un dato durante la fase de introducción de datos Paso al campo situado más a la derecha durante la fase de introducción de datos Acceso a un posterior nivel de menú o confirmación de un dato durante la fase de introducción de datos DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 33: Introducción De Datos
Use el botón para desplazar el cursor entre los caracteres; Repita las operaciones descritas en los puntos 1 y 2 hasta completar los campos presentes en la página; Pulse el botón para confirmar o la tecla para anular la modificación. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 34: Menú Contraseña
Al terminar de introducirla se visualizará durante algunos segundos una página de confirmación para informar que la modificación se ha llevado a cabo. En la sesión siguiente a la programación de la contraseña todos los menús estarán protegidos y en modalidad de ‘solo lectura’. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 35: Modificación De La Contraseña
Al terminar de introducirla se visualizará durante algunos segundos una página de confirmación para informar que la modificación se ha llevado a cabo. Para inhabilitar la contraseña introducida prográmela con el valor 0000. 5.3.2.3 Introducción de la contraseña Introducir contr Contraseña: ---- >2s Setup La página de introducción de la contraseña no se muestra si la contraseña no ha sido configurada anteriormente. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 36 Introduzca la contraseña (véase apartado “5.3.1.1 Introducción de datos”). En caso de que introduzca erróneamente la contraseña se visualizará el siguiente error ¡Contraseña erró Contraseña: ---- Setup y el dispositivo volverá automáticamente al nivel del menú superior. Si se introduce correctamente la contraseña se habilita la modificación de todos los parámetros para toda la duración de la sesión de configuración. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 37: Menú Reset
Reset Temporizador: T1 se pone a cero, T2 vuelve a partir del valor programado • Reset Saldos parciales de energía • Reset Energías, todos los recuentos de energía se ponen a cero, incluidos los recuentos de impulsos externos para DUCA-LCD96 485-IO • Reset total: restablecimiento de las configuraciones de fábrica para todos los parámetros de setup Con los botones seleccione la página correspondiente a la magnitud... -
Página 38: Menú De Configuración
Seleccione “Alarmas” para utilizar OUT1 y OUT2 como canales de salida-alarma. Modalidades de s Alarmas >2s Setup Pulse el botón o el botón para seleccionar una de las dos opciones disponible (‘Alarmas’ o ‘Impulsos’). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 39: Valor De Energía Por Impulso
Valor de energía por impulso Valor de energía Wh/imp. >2s Setup Pulse el botón o el botón para seleccionar uno de entre los siguientes valores expresados en Wh/imp para OUT1 y VArh/imp para OUT2: • • • 1000 • 10000 Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 40: Magnitud Alarma1 O Alarma2(*)
Capítulo energia FUNCIONAMIENTO 5.3.4.3 Magnitud alarma1 o alarma2(*) Magnitud alarma Ninguna >2s Setup Pulse el botón o el botón para navegar entre las magnitudes indicadas en el apartado “5.3.7.6 Cuadro de magnitudes asociables output”. Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 41: Umbral De Alarma 1 Ó 2
“5.3.7.6 Cuadro de magnitudes asociables output”). Pulse el botón para confirmar. 5.3.4.5 Activación alarma 1 ó 2 Activación en el sobre-umbral >2s Setup Pulse el botón o el botón para seleccionar una de las dos opciones disponible (‘sobre-umbral’ o ‘bajo-umbral’). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 42: Retardo De Activación Alarma 1 Ó 2
Verifique qué alarma se ha activado en la pantalla correspondiente al estado de las alarmas. 5.3.4.7 Histéresis alarma 1 ó 2 Histéresis alarm Hyst2(%) >2s Setup Introduzca el valor deseado entre 0 y 40% (véase apartado “5.3.1.1 Introducción datos”). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 43: Menú De Configuración
CO2. 5.3.5.1 Tipo de inserción Tipo de inserció GENÉRICA >2s Setup Pulse el botón o el botón para navegar entre las siguientes opciones: • GENÉRICA • MONOFÁSICA • TRIFÁSICA EQUILIBRADA • TRIFÁSICA (por defecto) Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 44 Utilice el canal I1 para la EQUILIBRADA para las dos fases restantes inserción de corriente (permite no conectar I2 e I3) El autodiagnóstico no lleva GENÉRICA a cabo el control sobre la corrección de la inserción Véase el apartado “5.3.10 Menú autodiagnóstico” para más información sobre las pruebas efectuadas. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 45: Configuración Relación Ta
En el caso de que se sustituya el TA variando el valor de la relación de transformación, antes de proceder a ello se aconseja: Anotar los valores de los recuentos de energía con la relación precedente. Resetear los recuentos de energía. Introducir el nuevo valor de la relación de transformación. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 46: Configuración Relación Tv
60 V y 190 V (véase el apartado “5.3.1.1 Introducción de datos”). Pulse el botón para confirmar. En el caso de inserción directa, hasta 500 V fase- neutro, sin transformadores de tensión indique como valor 100/100 (por defecto). DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 47: Tiempo De Media
Introduzca un valor comprendido entre 0 y el valor nominal del transformador de corriente utilizado, KA*5 (véase apartado “5.3.1.1 Introducción de datos”). Pulse el botón para confirmar. KA y KV representan respectivamente la relación de transformación amperométrica y voltimétrica. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 48: Cuentahoras Count-Down
8760h >2s Setup Cuado el cuentahoras count down completa el recuento al revés aparece en la pantalla el símbolo Introduzca un valor comprendido entre 1 y 26.280 horas (véase apartado “5.3.1.1 Introducción de datos”). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 49: Generación
El analizador, cada vez que se enciende y en cuanto la corriente es diferente a 0, detecta automáticamente y de manera independiente para cada fase, el desfase de la corriente respecto a la tensión de fase correspondiente para algunos periodos. Si encuentra que la corriente está en oposición de fase, invierte el sentido de la corriente en examen. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 50: Factor Euro/Energía
“5.3.1.1 Introducción de datos”). Pulse el botón para confirmar. 5.3.5.9 Factor CO2/energía Factor de conver Kg/KWh 0,05 >2s Setup La energía activa trifásica, tanta la absorbida como la generada, es multiplicada por el factor de conversión para poder visualizar el equivalente Kg CO2. Introduzca un valor comprendido entre 0,01 y 9,99 (véase apartado “5.3.1.1 Introducción de datos”). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 51: Retroiluminación
Ahorro de energía Ahorro de energí Habilitado >2s Setup El ahorro de energía prevé el apagado automático de la retroiluminación (si no está programada como ‘apagada’) tras unos 3 minutos de inactividad de los botones de mando Bastará con pulsar uno cualquiera de los botones de mando para reactivar la retroiluminación. Pulse el botón o el botón para habilitar o inhabilitar la modalidad ‘Ahorro de energía’. Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 52: Menú Salidas De Alarma
¿Acceder? >2s Setup 5.3.6.1 Magnitudes alarma 3 ó 4 (*) Magnitud alarma Ninguna >2s Setup Pulse el botón o el botón para navegar entre las magnitudes indicadas en el apartado “5.3.7.6 Cuadro de magnitudes asociables output”. Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 53: Umbral De Alarma 3 Ó 4
“5.3.1.1 Introducción de datos”), verificando los parámetros y los intervalos de configuración (véase apartado “5.3.7.6 Cuadro de magnitudes asociables output”). Pulse el botón para confirmar. 5.3.6.3 Activación alarma 3 ó 4 Activación en el sobre-umbral >2s Setup Pulse el botón o el botón para seleccionar una de las dos opciones disponible (‘sobre-umbral’ o ‘bajo-umbral’). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 54: Retardo De Activación Alarma 3 Ó 4
Verifique qué alarma se ha activado en la pantalla correspondiente al estado de las alarmas. 5.3.6.5 Histéresis alarma 3 ó 4 Histéresis alarm Hyst3(%) >2s Setup Introduzca el valor deseado entre 0 y 40% (véase apartado “5.3.1.1 Introducción datos”). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 55: Menú Tarjeta I/O
Seleccionando “0-20mA” la corriente en salida asumirá los valores de 0 a 20mA en forma proporcional a los valores de la magnitud asociada; seleccionando “4-20mA” los valores asumidos por la corriente de salida estarán comprendidos entre 4 y 20 mA. Valores menores a 4mA indicarán averías a lo largo del loop de corriente. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 56: Magnitud Salida 1
“5.3.7.6 Cuadro de magnitudes asociables output”. Pulse el botón para confirmar. 5.3.7.3 Magnitud salida 2 Magnitud Salida >2s Setup Pulse el botón o el botón para navegar entre las magnitudes indicadas en el apartado “5.3.7.6 Cuadro de magnitudes asociables output”. Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 57: Factor De Impulsos De Entrada
5.3.7.5 Sincronismo externo Sincronismo temp Inhabilitada >2s Setup Para el modelo DUCA-LCD96 485-IO la habilitación de este parámetro, en correspondencia con la llegada de un impulso externo de sincronismo, sincroniza el cálculo de todos los valores medios; los eventuales mandos de sincronismo desde protocolo no son aceptados. Pulse el botón o el botón para habilitar o inhabilitar el sincronismo externo del tiempo de media. -
Página 58: Cuadro De Magnitudes Asociables Output
Potencia aparente trifásica KA * KV * 7500 1.00 1.00 1.00 PF trifásica 1.00 Se activa cuando llega a 0 Magnitud no asociable a las salidas analógicas en corriente. (1) KA y KV representan respectivamente la relación de transformación amperométrica y voltimétrica. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 59: Menú Comunicación
Addr >2s Setup Introduzca la dirección de nodo PROFIBUS entre 1 y 126 (véase apartado “5.3.1.1 Introducción de datos”) a asociar al dispositivo. Pulse el botón para confirmar. Para el modelo DUCA-LCD96-PROFI esta es la única página disponible en este menú. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 60: Protocolo Serial
5.3.8.2 Protocolo serial Protocolo serial Prot MODBUS >2s Setup Pulse el botón o el botón para seleccionar una de las dos opciones disponibles (‘MODBUS’ o ‘ASCII’). Pulse el botón para confirmar. 5.3.8.3 Dirección Dirección Addr >2s Setup Introduzca un valor comprendido entre 1 y 247 (por protocolo Modbus) o entre 1 y 98 (por protocolo ASCII) (véase apartado “5.3.1.1 Introducción de datos”). Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 61: Tasa De Baudios
• 9600 (por defecto) • 19200 Pulse el botón para confirmar. 5.3.8.5 Tipo de paridad Tipo de paridad Ninguna >2s Setup Pulse el botón o el botón para seleccionar uno de entre los siguientes valores disponibles: • Ninguna (por defecto) • PARES • IMPARES Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 62: Número De Bits De Stop
Número de bits de stop Nº de bit de sto >2s Setup Pulse el botón o el botón para seleccionar una de las dos opciones disponibles (‘1’ ó ‘2’). Pulse el botón para confirmar. 5.3.8.7 DHCP (sólo DUCA-LCD96 ETH) DHCP Desactivado >2s Setup Pulse el botón o el botón para activar o desactivar DHCP. Pulse el botón para confirmar. DUCA-LCD96 ANALIZADOR DE RED Rev. -
Página 63: Dirección Ip (Sólo Duca-Lcd96 Eth)
Capítulo energia FUNCIONAMIENTO 5.3.8.8 Dirección IP (sólo DUCA-LCD96 ETH) Dirección IP 192.168. 1.239 >2s Setup El cambio de dirección IP sólo es posible con DHCP = Desactivado. Introduzca un valor entre 0 y 255 para cada uno de los 4 campos separados por el punto. Pulse el botón para confirmar el valor. 5.3.8.9 Host name (solo DUCA-LCD96 ETH) -
Página 64: Menú Idioma
Menú idioma ¿Acceder? >2s Setup En este menú es posible especificar el idioma de visualización de las páginas. Idioma activo ITALIANO Setup Pulse el botón para modificar el idioma. Pulse el botón o el botón para seleccionar el idioma deseado entre los disponibles. Pulse el botón para confirmar. Los demás idiomas, además del italiano y el inglés, están disponibles desde la versión firmware V2.0 en adelante DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 65: 5.3.10 Menú Autodiagnóstico
Si el procedimiento de autodiagnóstico detecta no conformidades de comportamiento del analizador, aparece el símbolo de aviso/error en la pantalla. Consulte la liste de los códigos de error (apartado “6.1.1 Códigos de error”) para averiguar la causa del problema. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 66: 5.3.11 Menú Info
Setup En este menú es posible visualizar los datos identificativos del dispositivo como: • Tipo de de configuración • Número de serie • Versión del firmware Pulse el botón o el botón para navegar entre las páginas y visualizar la información deseada. 5.3.12 Salida de la modalidad SETUP Para salir rápidamente de la modalidad SETUP mantenga pulsado el botón durante más de 2 segundos. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 67: Cuadro De Los Parámetros De Setup Y Configuraciones De Fábrica
Histéresis de activación alarma 4 (% del umbral) Procolo de comunicación RS-485 ASCII o MODBUS MODBUS MODBUS [1-247] MODBUS 31 Dirección del analizador ASCII [1-98] ASCII 31 PROFIBUS [1-126] PROFIBUS 126 4.8Kbps, 9.6 Kbps, 19.2 Tasa de baudios 9,6 Kbps Kbps HABILITADO / DHCP INHABILITADO INHABILITADO DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 68 [0 - KA*5] T2 (A) Modalidades de salidas digitales Impulsos o Alarmas Impulsos Sincronismo externo para los valores Habilitado o inhabilitado Inhabilitado medios (*) Los demás idiomas, además del italiano y el inglés, están disponibles desde la versión firmware V2.0 en adelante. KA y KV representan respectivamente la relación de transformación amperométrica y voltimétrica. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 69: Lecura De Los Datos
La duración de la visualización de una página es como máximo de 3 minutos, pasados los cuales el dispositivo vuelve a la página por defecto. 5.4.1 Configuración de la página por defecto Para reconfigurar la página por defecto Visualiza la página que se desea configurar como página por defecto; Mantenga pulsados al mismo tiempo los botones durante más de 3 segundos. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 70: Tensiones, Corrientes Y Potencias Trifásicas
,1,0,9 VAr ,3,0,0 W , , ,0 VAr ,9,2,5 W ,1,3,1 VAr Potencias aparentes Factores de potencia Potencias aparen Factores de pote 2,02KVA CAP 0,99 ,7,8,2 VA ,0.9,9 ,3,0,0 VA ,1.0,0 ,9,3,5 VA ,0.9,9 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 71: Energias
Energías aparentes generadas Energías reactiv Energías aparent .30KVArh 3F - 227,81KVAh ,5,0,2 VArI 8,0.9,0KVAH ,7,0,1 VArI 7,2.8,5KVAH ,1,0,0 VArI 7,4.0,6KVAH Balances parciales de energías Balances totales de energías Balances parcial Balances totales , ,1,0KWh 8,8,3.0KWh , , ,1KVArI 8,9.2,2KVArI , ,1,0KVAH 8,8,5.0KVAH DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 72 Capítulo energia FUNCIONAMIENTO Equivalente euros de energía activa Equivalente CO2 de energía activa Equivalente euro Equivalente C02 € 199.8 KgC02 55,4 Equivalente euros de energía activa Equivalente CO2 de energía activa generada generada Equivalente euro Equivalente C02 € 40.7 KgC02 11.3 DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
-
Página 73: Tensiones, Corrientes Y Potencias Trifásicas De Una Sola Fase
, , ,0 VAr ,3,0,0 W ,3,0,0 VA Magnitudes de fase 3 Potencias de fase 3 Magnitudes de fa Potencias de fas CAPO,99 50,0Hz ,2,2,8 V ,9,2,5 W ,4.1,0 A ,1,3,1 VAr ,9,2,5 W ,9,3,5 VA DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 74: Thdf, Alarmas, Temporizador Y Entradas Por Impulso
,0.9,7 Estado alarmas Cuentahoras 1 free-running Estado alarmas Cuentahoras 1 fr 4 o f f 192,42h 3,on 2,oFF 1,oFF , Alarm Cuentahoras 2 count-down Entrada 1 impulsos Cuentahoras 2 co Entrada 1 impuls 8640,17h 320,3KWh ,2.5,0KW DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 75: Estado Entradas
FUNCIONAMIENTO Entrada 2 impulsos Estado entradas de impulsos Entrada 2 impuls Estado entradas 50,8KVArh CH1-CH2-CH3 , ,1.0KVAr , ,6,8 , ,1,2 , , ,3 CH1 = IN1 CH2 = IN2 CH3 = SYNCH DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 76: Máximos
Máximos Potencias activas Máximos Potencias reactivas Máximos Potencia Máximos Potencia 1,50KW 290VAr ,8,8,0 W ,1,1,0 VAr ,4,6,0 W , ,2,0 VAr ,1.1,0KW ,1,4,0 VAr Máximos Potencias aparentes Máximos Potencia 2,40KVA ,8,8,5 VA ,4,6,5 VA ,1.1,3KVA DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 77: Mínimos
190W 4VAr , ,4,6 W , , ,0 VAr ,1,1,5 W , , ,0 VAr , ,2,3 W , , ,1 VAr Mínimos Potencias aparentes Mínimos Potencia 199VA , ,4,8 VA ,1,1,9 VA , ,2,5 VA DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 78: Medias
,7,8,0 VA ,2,9,8 VA ,9,3,7 VA 5.4.9 Demanda Máxima Máxima Demanda Potencias activas Máxima Demanda Potencias aparentes Máx-Demand Poten Máx-Demand Poten 1,97KW 2,17KVA ,7,6,0 W ,8,1,0 VA ,3,7,0 W ,3,5,0 VA ,9,2,0 W ,1.0,1KVA DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 79: Solución De Problemas
DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... -
Página 80: Códigos De Error
Error Secuencia Posible inversión de 2 Compruebe los Tensiones fases esquemas de conexión Aviso I2 y/o I3 no nulas con Compruebe los config. = MONOFÁSICA esquemas de conexión o TRIFÁSICA o programe la EQUILIBRADA configuración correcta Aviso Posible error de Compruebe los inversión del orden de esquemas de conexión las corrientes DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1... - Página 81 I2 e I3 esquemas de conexión Aviso Posible inversión del Compruebe los sentido del TA1 en esquemas de conexión modalidad generación Aviso Posible inversión del Compruebe los sentido del TA2 en esquemas de conexión modalidad generación Aviso Posible inversión del Compruebe los sentido del TA3 en esquemas de conexión modalidad generación DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
- Página 82 Modelo y número de serie del dispositivo (estos datas están indicados en la placa correspondiente aplicada en el contenedor en la parte trasera). Fecha de compra de los materiales. Descripción del problema Configuración del sistema: tipo de inserción, relaciones de transformación de los TA y de los TV, conexiones con dispositivos externos de comunicación, etc. DUCA-LCD96 ANALIZADOR DE RED Rev. 1.1...
- Página 84 Contacto energia Via M. E. Lepido, 182 40132 Bolonia – Italia Tel.: +39 – 051 6411511 More info Fax: +39 – 051 6411690 www.ducatienergia. com E-mail (Commerc.): info@ducatienergia.com E-mail (Technical): Supporto_Analizzatori@ducatienergia.com DUCATI Energia S.p.A. declina cualquier responsabilidad por posibles daños a personas o cosas causados por un uso impropio o por un empleo erróneo de sus aparatos. Esta documentación puede estar sujeta a modificaciones sin previo aviso. Código documentación: Versión 1.1 – Julio2014...
