3.4.2. Offset
OFFSET. Offset es el valor de inicio de un ciclo de conteo,
es decir, el valor que toma el display cuando se hace un
reset.
Por defecto, el valor de inicio del contador es cero en
cualquiera de sus configuraciones.
Sólo las variables proceso (display principal) pueden
disponer de offset, excepto proceso-C si el contador es de 3
canales.
3.5. Notas al diagrama (contador 3 canales)
El punto decimal del display es el mismo para todas las
variables PROCESO y TOTAL de ambos canales.
Hay un valor de factor multiplicador para el canal A y otro
valor diferente para el canal B pero con el punto decimal en
la misma posición.
Hay un valor de offset para el canal A y otro valor diferente
para el canal B.
En un reset del proceso, el totalizador no se incrementa con
el valor de offset. El totalizador acumula la cantidad de
impulsos
de
entrada
independientemente de qué acción se produzca en el
display proceso. No queda afectado por las cantidades
sumadas al display principal que no sean consecuencia de
un impulso en la entrada.
En en diagrama de la página 19, el módulo de display se ha
representado para el caso de que el contador sea de 1
canal.
Si el contador fuese de 3 canales, existirían dos valores de

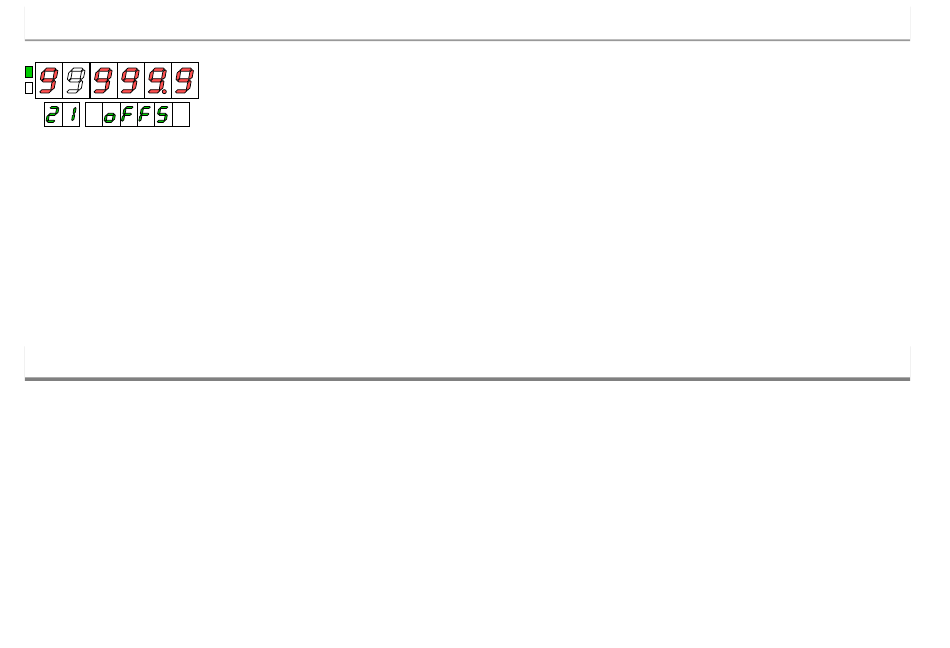

offset programables (oFFS-A y oFFS-b) y dos factores
multiplicadores (FACt-A y FACt-b). El punto decimal del
factor se programa para el canal A y la posición se mantiene
cuando se programa el factor del canal B.
26
(multiplicada
por
un
factor)
