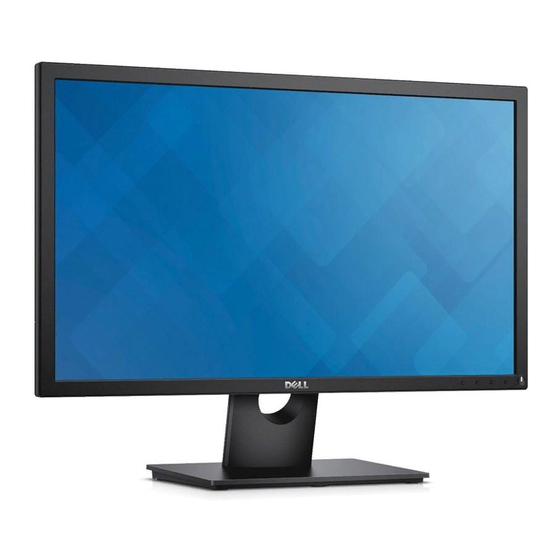

- Página 1 Monitor Dell E2417H Guía del usuario Modelo: E2417H Modelo normativo: E2417Hb...
- Página 2 Este producto está protegido por las leyes de copyright internacional y de EE. UU. y las de propiedad intelectual. Dell™ y el logotipo Dell son marcas comerciales de Dell Inc. en los Estados Unidos y/o en otras jurisdicciones. El resto de marcas y nombres citados en el presente documento corresponden a sus respectivas compañías.
-
Página 3: Tabla De Contenido
Contenido Acerca del monitor ........5 Contenidos de la caja . - Página 4 Contacte con Dell ........
-
Página 5: Acerca Del Monitor
Contenidos de la caja Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en Contacte con Dell si falta alguno de ellos. NOTA: Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o medios podrían no estar disponibles en algunos países. - Página 6 Tapa de tornillos VESA™ Cable de alimentación (Varía según el país) Cable DP Cable VGA (salvo Norteamérica y Sudamérica) • Manual de instalación rápida • Información sobre seguridad, medio ambiente y normativas Acerca del monitor...
-
Página 7: Características Del Producto
Características del producto El monitor de panel plano Dell E2417H tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT), una matriz activa y una luz de fondo LED. Las funciones del monitor incluyen: • E2417H: Área de visualización 60,5 cm (23,8 pulg.) (medido en diagonal). -
Página 8: Identificación De Piezas Y Componentes
Identificación de piezas y componentes Vista frontal Controles del panel frontal Etiqueta Descripción Botones de función (Para obtener más información, consulte Uso del monitor) Botón de encendido/apagado (con indicador LED) Acerca del monitor... -
Página 9: Vista Trasera
Código de barras, número Tenga a mano esta etiqueta si necesita de serie y pegatina de ponerse en contacto con el soporte técnico mantenimiento de Dell. Ranura de Para organizar los cables colocándolos en la almacenamiento de cable ranura. Acerca del monitor... -
Página 10: Vista Lateral
Conecte su ordenador con un cable VGA (cable incluido, salvo Norteamérica y Sudamérica). Soportes de montaje Para instalar la barra Dell Soundbar. de Dell Soundbar NOTA: Extraiga la tira de plástico que cubre las ranuras de montaje antes de fijar la barra Dell Soundbar. Acerca del monitor... -
Página 11: Especificaciones Del Monitor
• 1 VGA Anchura de los bordes 17 mm (Superior/Izquierdo/Derecho) (desde el borde del monitor 18 mm (Inferior) al área activa) Ajustabilidad Altura ajustable del soporte Inclinación -5° a 21° Giro Pivotado Dell Display Manager Sí Compatibilidad Acerca del monitor... -
Página 12: Especificaciones De Resolución
* La gama de colores (típico) se basa en los estándares de ensayo CIE1976 (87% NTSC) y CIE1931 (72% NTSC). Especificaciones de resolución Modelo E2417H Rango de exploración horizontal 30 kHz a 83 kHz (automático) Rango de exploración vertical 50 Hz a 76 Hz (automático) Resolución predeterminada más alta... -
Página 13: Especificaciones Eléctricas
Especificaciones eléctricas Modelo E2417H Señales de entrada de vídeo • Analógico RGB, 0,7 voltios +/- 5% polaridad positiva a 75 ohmios de impedancia de entrada • DisplayPort 1.2, 600 mV para cada línea diferencial, impedancia de entrada de 100 ohmios por par diferencial Señales de entrada de... -
Página 14: Características Medioambientales
Marco frontal brillante Marco negro - Unidad 35 brillante (máx.) Características medioambientales Modelo E2417H Cumplimiento de normas • Conforme a la normativa RoHS • Visualización certificada por TCO • Con reducción de BFR/PVC • Cristal libre de arsénico y sin mercurio solo para el panel... -
Página 15: Modos De Gestión De La Corriente
Modos de gestión de la corriente Si ha instalado en su PC una tarjeta de gráficos o software de VESA compatible con DPM™, el monitor puede reducir automáticamente el consumo de energía cuando no lo use. Esto se denomina Modo de ahorro de energía*. Si el equipo detecta una entrada desde el teclado, ratón u otros dispositivos de entrada, el monitor podrá... -
Página 16: Asignación De Terminales
Asignación de terminales Conector VGA Número Extremo del cable de señal de patilla de 15 patillas Vídeo rojo Vídeo verde Vídeo azul Test automático GND-R GND-G GND-B Equipo 5 V / 3,3 V GND-sync Datos DDC H-sync V-sync Reloj DDC Acerca del monitor... -
Página 17: Compatibilidad Plug And Play
Conector DisplayPort Número Extremo del cable de señal de patilla de 20 patillas ML0(p) ML0(n) ML1(p) ML1(n) ML2(p) ML2(n) ML3(p) ML3(n) AUX(p) AUX(n) Re-PWR +3,3 V DP_PWR Compatibilidad Plug and Play Puede instalar el monitor con cualquier sistema compatible con Plug and Play. El monitor proporciona automáticamente al PC los datos de identificación de reproducción extendida (EDID) utilizando protocolos de canal de datos de muestra (DDC) para que el sistema puede configurarse y mejorar los ajustes de visionado. -
Página 18: Política De Píxel Y Calidad Del Monitor Lcd
Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: http://www.dell.com/support/monitors. -
Página 19: Configuración Del Monitor
Configuración del monitor Acople del soporte NOTA: El soporte se entrega desinstalada cuando el monitor se envía desde la fábrica. NOTA: Esto es aplicable a los monitores con soporte. Cuando se adquiere cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación. -
Página 20: Conexiones Del Monitor
Inserte la abrazadera en el monitor hasta que encaje en su sitio. Conexiones del monitor ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga Instrucciones de seguridad. NOTA: Pase los cables a través de la ranura de almacenamiento de cable antes de conectarlos. -
Página 21: Conectar El Cable Vga (Opcional)
Conectar el cable VGA (opcional) NOTA: Las imágenes se utilizan únicamente con fines ilustrativos. La apariencia de su equipo podría variar. Organización de los cables Después de conectar todos los cables necesarios al monitor y al PC, (consulte Conexiones del monitor para conectar los cables), utilice la ranura de sujeción de cables para organizarlos correctamente tal y como se muestra arriba. -
Página 22: Extracción Del Soporte Del Monitor
Extracción del soporte del monitor NOTA: Para evitar que se arañe la pantalla LCD al extraerla del soporte, asegúrese de colocar el monitor sobre una superficie limpia. Quite la tapa de tornillos VESA. Coloque el monitor sobre una superficie suave o acolchada. Tire de ambos lados al mismo tiempo para quitar la tapa de tornillos VESA del monitor. -
Página 23: Montaje En Pared (Opcional)
Montaje en pared (opcional) (Tamaño de tornillo: M4 x 10 mm). Consulte las instrucciones que se incluyen con el kit de montaje en pared compatible con VESA. Coloque el panel del monitor sobre un tejido suave o acolchado expandido sobre una mesa plana y estable. -
Página 24: Uso Del Monitor
Uso del monitor Encienda el monitor Pulse el botón para encender el monitor. Uso de los controles del panel frontal Utilice los botones de control en la parte frontal del monitor para ajustar las características de la imagen. Al utilizar los botones para ajustar los controles, un menú OSD mostrará... -
Página 25: Botón Del Panel Delantero
Utilice este botón para acceder directamente al menú de control Brillo/Contraste. Tecla de acceso directo/Brillo/ Contraste Utilice el botón MENÚ para abrir el menú en pantalla (OSD) y seleccionar el Menú OSD. Consulte Acceso al sistema de menús. Menú Utilice este botón para volver al menú principal o abandonar el menú... -
Página 26: Uso Del Menú En Pantalla (Osd)
Uso del menú en pantalla (OSD) Acceso al sistema de menús NOTA: Si cambia la configuración y accede a otro menú o sale del menú OSD, el monitor guardará los cambios automáticamente. Los cambios también se guardarán si cambia la configuración y espera a que desaparezca el menú OSD. Pulse el botón para abrir el menú... - Página 27 Pulse los botones para moverse por las opciones de configuración. Al moverse de un icono a otro se marcará el nombre de la opción. Consulte la tabla siguiente para ver una lista completa de todas las opciones disponibles para el monitor.
- Página 28 Ajuste Incluso aunque su equipo reconozca el monitor al inicio, la función de Ajuste automático le permitirá optimizar la configuración de la automático pantalla para utilizarla en su instalación particular. La función de Ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo recibida. Después de utilizar la función de Ajuste Automático puede ajustar su monitor con más precisión utilizando las funciones de Reloj de píxel (ajuste grueso) y Fase (ajuste fino) a través de la sección Config.
- Página 29 Selección Al activar la función puede buscar las fuentes de entrada disponibles. automática Seleccione Entrada VGA si utiliza el conector analógico (VGA). Pulse el botón para seleccionar la fuente de entrada VGA. Seleccione Entrada DP si utiliza el conector DisplayPort (DP). Pulse el botón para seleccionar la fuente de entrada DisplayPort.
- Página 30 Modos Cuando seleccione Modos predefinidos, puede elegir Estándar, predefinidos ComfortView, Multimedia, Cálido, Frío o Color personal. de la lista. • Estándar: Carga la configuración de color predeterminada del monitor. Este es el modo predefinido predeterminado. • ComfortView: Reduce el nivel de luz azul emitida desde la pantalla para que la visualización sea más cómoda para sus ojos.
- Página 31 Pantalla Utilice la Pantalla para ajustar la imagen. Relación de Ajuste la relación de imagen a Panorámico 16:9, 4:3 ó 5:4. aspecto Posición Utilice los botones para desplazar la imagen hacia la horizontal izquierda o la derecha. El mínimo es '0' (-). El máximo es '100' (+).
- Página 32 Energía LED del Le permite activar o desactivar el indicador LED de potencia para ahorrar energía. botón de alimentación Restablecer Seleccione esta opción para restaurar la configuración predeterminada de Energía. energía Menú Seleccione esta opción para ajustar la configuración del menú OSD, como los idiomas del menú...
- Página 33 Temporizador Permite definir el tiempo durante el que el menú OSD permanece activo después de pulsar un botón del monitor. Utilice los botones para ajustar la barra deslizante a incrementos de 1 segundos, de 5 a 60 segundos. Bloquear Controla el acceso del usuario a los ajustes. Si selecciona Bloquear, no se permitirá...
- Página 34 Otros Seleccione esta opción para ajustar las configuraciones del menú OSD, como DDC/CI, Condicionamiento LCD, etc. DDC/CI La función DDC/CI (Canal de datos de pantalla / Interfaz de comandos) permite ajustar los parámetros del monitor (brillo, balance de color, etc.) por medio de un software instalado en su equipo informático.
-
Página 35: Mensajes De Advertencia Del Menú Osd
Condiciona- Permite reducir los casos improbables de retención de imagen. Dependiendo del grado de retención de imagen, el programa podría miento LCD necesitar un cierto tiempo para funcionar. Puede activar esta función seleccionando Habilitado. Restablecer Restablecer todos los ajustes en el menú Otros a los valores predeterminados de fábrica. - Página 36 Podrá ver el mensaje siguiente antes de desactivar la función DDC/CI: Si el monitor entra en el modo de ahorro de energía, aparecerá el siguiente mensaje: Active su equipo y el monitor para acceder al menú OSD. Si pulsa cualquier botón que no sea el botón de encendido, aparecerá el siguiente mensaje, dependiendo de la entrada seleccionada: NOTA: El mensaje puede diferir ligeramente según la señal de entrada conectada.
-
Página 37: Ajuste De La Resolución Máximo
Si no aparece 1920 x 1080 como una opción, puede que tenga que actualizar el controlador gráfico. Dependiendo de su equipo, realice alguno de los siguientes procedimientos: Si dispone de un equipo de sobremesa o portátil Dell: • Acceda a http://www.dell.com/support, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica. -
Página 38: Uso De La Función De Inclinación
Uso de la función de inclinación NOTA: Esto es aplicable a los monitores con soporte. Cuando se adquiere cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación. Inclinación Con el soporte conectado al monitor, puede inclinar el monitor en el ángulo de visualización más cómodo. -
Página 39: Solución De Problemas
Solución de problemas ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga Instrucciones de seguridad. Test automático El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente: Apague el PC y el monitor. -
Página 40: Diagnóstico Integrado
Si la pantalla de su monitor permanece vacía después de llevar a cabo el procedimiento anterior, compruebe el controlador de vídeo y el equipo, ya que el monitor funciona correctamente. Diagnóstico integrado Su monitor dispone de una herramienta de diagnóstico integrado que le ayudará a determinar si el problema que experimenta es un problema de su monitor, o del sistema informático y la tarjeta gráfica. -
Página 41: Problemas Usuales
• Un píxel Apagado de forma permanente es un defecto natural de la tecnología LCD. • Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: http://www.dell.com/support/monitors. Solución de problemas... - Página 42 • Un píxel apagado de forma permanente es un defecto brillantes natural de la tecnología LCD. • Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: http://www.dell.com/support/monitors. Problemas con La imagen está...
-
Página 43: Problemas Específicos Del Producto
Faltan colores Faltan colores en • Realice la función de comprobación automática. la imagen • Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra conectado correcta y firmemente. • Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas. -
Página 44: Apéndice
Dell. Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede que algunos servicios no estén disponibles en su zona.
