3.3 CONEXIÓN
Este indicador debe estar conectado a una plataforma de celda de carga y calibrado
según sea necesario para cumplir con los requisitos de plataforma y el usuario.
La GC tiene un conector configurado para celdas de carga de 4 ó 6 cables de.
Conecte las celdas de carga/plataforma al indicador como indicado a continuación.
La longitud del cable debe ser lo más breve posible, utilizando un cable de gran
tamaño para minimizar los errores debido a la resistencia en los cables.

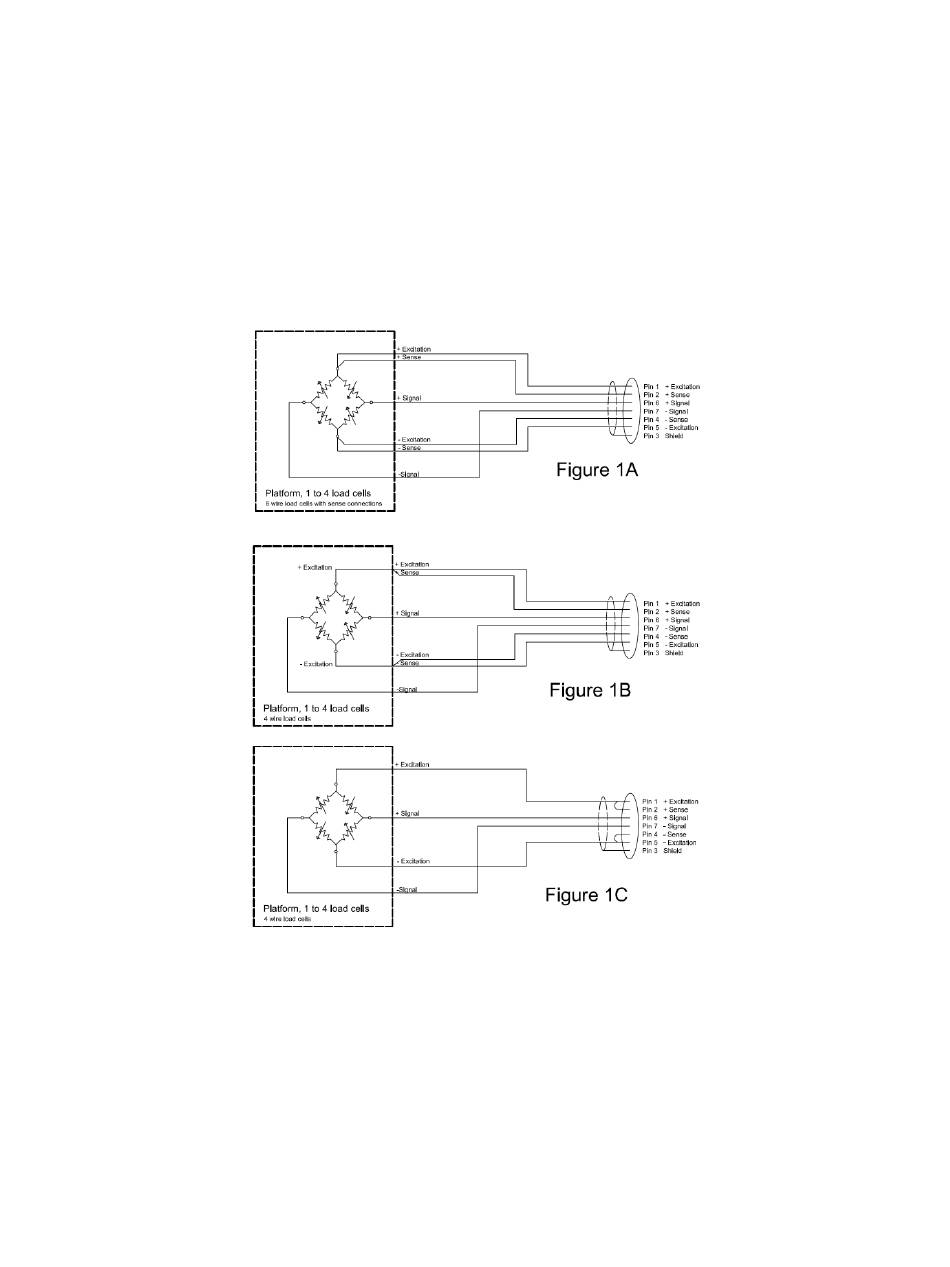

Figura 1A muestra las conexiones a una celda de carga de 6 cables. Figura 1B y 1C
muestran dos formas de conectar una celda de 4 cables, 1B utiliza un cable de 6
conductores del indicador a la celda carga o plataforma de donde se conecta con los
4 cables de las celdas de carga.
Los cables de la excitación están conectados internamente en el indicador de GC.
