NETGEAR Powerline 200 Nano XAVB2101 Guia De Instalacion

Descripciones de los botones
y los indicadores
Indicador de
alimentación
Indicador Powerline
Indicador de
Ethernet
Restablecimiento
de la configuración
Seguridad
de fábrica
Elemento Descripción
• Verde fijo. El dispositivo recibe alimentación eléctrica.
Indicador de
• Ámbar fijo. El adaptador está en modo de ahorro de
alimentación
energía.
• Verde intermitente. El adaptador está configurando la
seguridad.
• Apagado. El dispositivo no recibe alimentación eléctrica.
• Fijo. El adaptador está conectado a una red Powerline.
Indicador
• Apagado. El adaptador no ha detectado ningún dispositivo
Powerline
Powerline compatible que utilice la misma clave de cifrado.
La función Pick A Plug (Elección de toma) permite elegir la toma
de corriente con la mejor tasa de conexión, lo que se indica
mediante el color del indicador:
Verde: tasa de Ámbar: tasa de Rojo: tasa de
conexión > 80 Mbps conexión > 50 y < conexión <
(la mejor) 80 Mbps (muy 50 Mbps (buena)
buena)
Elemento Descripción
• Fijo. El puerto Ethernet está conectado.
Indicador de
• Apagado. No hay conexión Ethernet.
Ethernet
Restableci- Pulse el botón de restablecimiento de la configuración de
miento de la fábrica durante 1 segundo y, a continuación, suéltelo para
configura- restaurar los ajustes predeterminados del adaptador Powerline.
ción de
fábrica
Botón de Tras enchufar el nuevo adaptador Powerline, pulse el botón de
seguridad seguridad durante 2 segundos y, a continuación, pulse el botón
de seguridad de uno de los otros adaptadores Powerline de la
red durante otros 2 segundos. Se deben pulsar ambos botones
en un tiempo máximo de 2 minutos.
Nota: el botón de seguridad no funciona en el modo de
ahorro de energía (consulte el apartado "El indicador de
alimentación se ilumina en ámbar" de la tabla "Solución de
problemas" que aparece a continuación).
Advertencia: no pulse el botón de seguridad del
adaptador Powerline hasta que haya finalizado la instalación y
los adaptadores hayan establecido comunicación (el indicador
Powerline estará intermitente). De lo contrario, es posible
que desactive temporalmente la comunicación de las
unidades Powerline. Si esto sucede, utilice el botón de
restablecimiento de la configuración de fábrica para
restaurar los ajustes predeterminados del adaptador Powerline.
Solución de problemas
El indicador de Asegúrese de que la toma eléctrica recibe corriente y
alimentación compruebe que los dispositivos Powerline no estén
está apagado conectados a ningún alargador, regleta o protector de
sobretensión.
El indicador de El modo de ahorro de energía se activa cuando el indicador
alimentación se Ethernet está apagado. Esto puede producirse cuando:
ilumina en ámbar • El cable Ethernet está desenchufado.
• El dispositivo conectado mediante el cable Ethernet está
apagado.
• El adaptador no realiza ninguna actividad durante
10 minutos.
El dispositivo regresa al modo normal en menos de
2 segundos al activarse la conexión Ethernet.
El indicador • Si ha configurado la seguridad de red, asegúrese de que
Powerline está todos los dispositivos Powerline utilizan la misma clave de
apagado cifrado. Puede obtener más información en el manual del
usuario.
• Pulse el botón de restablecimiento de la configuración de
fábrica durante 1 segundo para restaurar los valores
predeterminados del adaptador Powerline.
El indicador Acerque el dispositivo Powerline.
Powerline se
ilumina en ámbar
o en rojo
El indicador • Compruebe que los cables Ethernet funcionan y están
Ethernet está conectados adecuadamente a los dispositivos.
apagado • Pulse el botón de restablecimiento de la configuración de
fábrica durante 1 segundo para restaurar los valores
predeterminados del adaptador Powerline.
Este símbolo se ha colocado conforme a la directiva 2002/96 de la UE
sobre residuos de aparatos eléctricos y electrónicos (RAEE). Si se tuviera
que desechar este producto dentro de la Unión Europea, se tratará y se
reciclará de conformidad con lo dispuesto en las leyes locales pertinentes,
en aplicación de la directiva RAEE.
NETGEAR, el logotipo de NETGEAR y Connect with Innovation son marcas
comerciales o marcas comerciales registradas de NETGEAR, Inc. en Estados Unidos y
en otros países. La información contenida en el documento puede sufrir modificaciones
sin previo aviso. El resto de marcas y nombres de productos son marcas comerciales o
marcas comerciales registradas por sus respectivos titulares. ©2012 NETGEAR, Inc.
Todos los derechos reservados.
Mayo de 2012
Guía de instalación
Powerline 200 Nano
XAVB2101

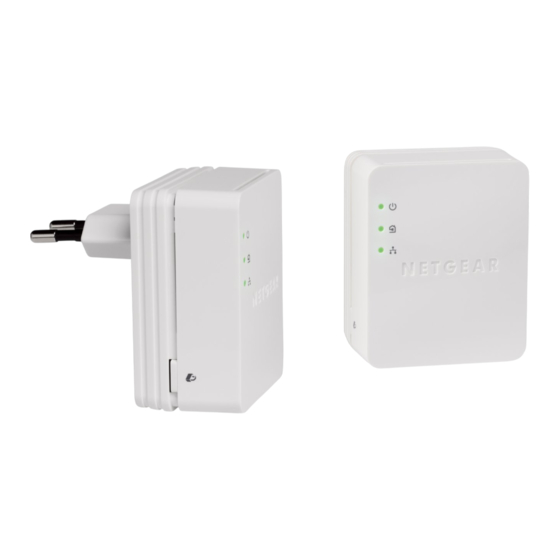

Contenido de la caja
Adaptadores
Powerline 200
Nano
Cables Ethernet
En algunas regiones
se incluye un CD de
recursos con el
producto
