- Página 1 RS8110 Manu a l d e insta la ció n...
-
Página 3: Tabla De Contenido
MANUAL DE INSTALACIÓN Este manual cubre los siguientes modelos: RS8110 Guía de aplicaciones del termostato Tipo de alimentación Descripción Alimentación con pilas Cableado (cable común) Calor con gas o aceite Sí Cableado (cable común) con respaldo de pila Caldera eléctrica Sí... -
Página 4: Consejos De Instalación
CONSEJOS DE INSTALACIÓN Ubicaciones en la pared El termostato debe instalarse aproximadamente de 4 a 5 pies sobre el piso. Seleccione un área con temperatura promedio y una buena circulación de aire. Sí No instale el termostato en lugares: • cerca de conductos de aire frío o caliente •... -
Página 5: Referencia Rápida Del Termostato

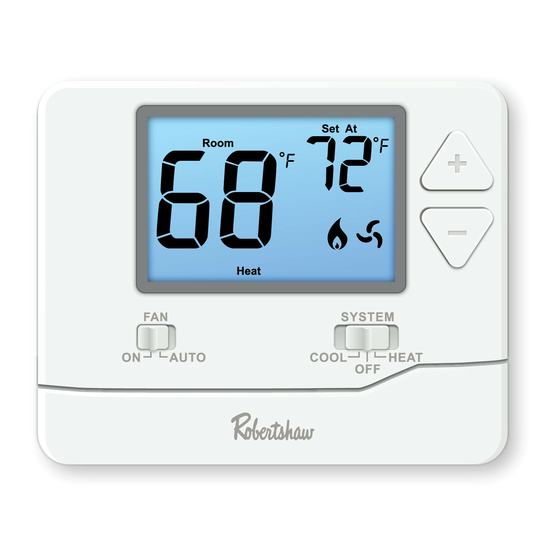

REFERENCIA RÁPIDA DEL TERMOSTATO Familiarización con el termostato Muestra el punto de ajuste de tem- Set At peratura seleccionado por el usuario. Room Set At Room Indicadores de funcionamiento del sistema: El icono de FRÍO, CALOR Cool o VENTILADOR aparecerá cuando esté... -
Página 6: Instalación De La Subbase
INSTALACIÓN DE LA SUBBASE Aviso sobre el mercurio: Precaución: Ninguno de nuestros productos Riesgo eléctrico contiene mercurio; sin embargo, si el No desconectar la alimentación eléctrica producto que va a reemplazar contiene antes de comenzar la instalación de este mercurio, deséchelo adecuadamente. producto puede provocar una descarga Su organismo local de gestión de eléctrica o daños al equipo. -
Página 7: Cableado
CABLEADO 1 Apague la alimentación del sistema de calefacción/refrigeración Interruptor de la alimentación Caja de disyuntores del sistema de calefacción/ refrigeración 2 Retire el termostato viejo Retire el termostato viejo, pero deje la placa de la pared con los cables conectados. No retire la placa de pared todavía Designación de los terminales... -
Página 8: Rotule Los Cables Con Las Etiquetas
CABLEADO 3 Rotule los cables con las etiquetas Rotule los cables con las etiquetas de cable suministradas a medida que los desconecta. Etiquetas de los cables Etiquetas de los cables Coloque estas etiquetas de los cables en cada cable con la designación del terminal correspondiente a medida que los desconecta del termostato existente. - Página 9 CABLEADO 5. Separe la placa de pared del nuevo termostato Monte la placa de pared nueva con los tornillos y anclajes incluidos. Taladre agujeros de 3/16 pulgadas para paneles de yeso Taladre orificios de 3/16 pulgadas para yeso...
-
Página 10: Conecte Los Cables
CABLEADO 6. Conecte los cables Simplemente empareje las etiquetas de los cables. Si las etiquetas no coinciden con las letras en el termostato, consulte “Cableado alternativo (sistemas convencionales)” en la página 9 y conecte los cables a los terminales como se muestra (vea las notas a continuación). -
Página 11: Cableado Alternativo (Sistemas Convencionales)
CABLEADO Cableado alternativo (sistemas convencionales) Si las etiquetas no coinciden con las letras en el termostato, consulte la imagen a continuación y conecte los cables a los terminales como se muestra aquí (vea las notas a continuación). Retire el puente de metal si los cables se conectarán a los dos terminales RH/R y RC. Si hay un cable común de 24 voltios (generalmente etiquetado como C o X) conéctelo al terminal C. -
Página 12: Designaciones De Terminales
CABLEADO Advertencia: Precaución: Riesgo eléctrico Todos los componentes del sistema de control No desconectar la alimentación eléctrica antes y la instalación del termostato deben cumplir de comenzar la instalación de este producto con los circuitos de Clase II según el Código puede provocar una descarga eléctrica o daños de NEC. -
Página 13: Sistema Típico 1C/1F: 1 Transformador
CABLEADO Fuente de alimentación. Puente instalado de fábrica. Retirar solo cuando se instale en sistemas de 2 transformadores. Utilice los terminales O o B para una válvula de inversión. Aplicación SOLO en una bomba de calor. Utilice un pequeño trozo de cable (no incluido) para conectar los terminales W e Y. Coloque el interruptor de funcionamiento del ventilador ya sea en gas o eléctrico según su sistema. - Página 14 CABLEADO Sistema típico de bomba de calor 1C/1F Sistema típico de solo calor L1 (VIVO) L1 (VIVO) RELÉ DEL COMPRESOR VÁLVULA DE INVERSIÓN DE FRÍO RELÉ DEL VÁLVULA DE RELÉ DE VENTILADOR INVERSIÓN DE CALOR CALOR Sistema típico de solo calor con ventilador Sistema típico de solo frío L1 (VIVO) L1 (VIVO)
-
Página 15: Configuración Del Técnico
CONFIGURACIÓN DEL TÉCNICO Configuración para sistemas de gas o eléctricos Gas: Para sistemas que controlan el ventilador durante una solicitud de calor, coloque el interruptor de funcionamiento del ventilador en la posición GAS. Electrico: El interruptor de funcionamiento del termostato debe colocarse en la posición ELEC. Este ajuste permite que el termostato opere Seleccione ELEC o GAS con este interruptor... - Página 16 CONFIGURACIÓN DEL TÉCNICO Ajuste del diferencial (también Ajuste de la calibración de la temperatura ambiente, la pantalla Fahrenheit/ llamado tasa de variación o del ciclo) Celsius y el retardo del compresor El diferencial puede ajustarse; un Espere aproximadamente Presione nuevamente para diferencial más pequeño provocará...
-
Página 17: Monte El Termostato
MONTAJE E INSTALACIÓN DE LAS PILAS Monte el termostato Alinee las 4 pestañas de la subbase con las ranuras correspondientes en la parte posterior del termostato; a continuación, presione suavemente hasta que el Set At termostato encaje en su lugar con un chasquido. Room Cool SYSTEM... -
Página 18: Especificaciones
ESPECIFICACIONES Rango de visualización de la temperatura ..41 °F a 95 °F (5 °C a 35 °C) Rango de control de la temperatura ....44 °F a 90 °F (7 °C a 32 °C) Capacidad de carga ........1 amperio por terminal, 1.5 amperios máximo todos los terminales combinados Precisión de visualización ...... - Página 20 Atención al cliente +1.800.304.6563 Servicio técnico +1.800.445.8299 Escanear con el años de teléfono para HVACCustomerService@robertshaw.com garantía obtener información www.robertshaw.com • 352-00301-001SP limitada de la garantía...
