RS8110
Ma nua l d e o pe ra ció n

Publicidad

Tabla de contenido
loading

Manuales relacionados para Robertshaw RS8110

Resumen de contenidos para Robertshaw RS8110

  • Página 1 RS8110 Ma nua l d e o pe ra ció n...

  • Página 3: Tabla De Contenido

    RS8110 Contenido Página Precaución Contenido Riesgo de daños al equipo. Operación del termostato No opere el sistema Referencia rápida del de refrigeración si la termostato temperatura exterior es Ajuste del diferencial/variación inferior a 50 °F (10 °C) con de la temperatura el fin de evitar posibles Configuración de la instalación...

  • Página 4: Operación Del Termostato

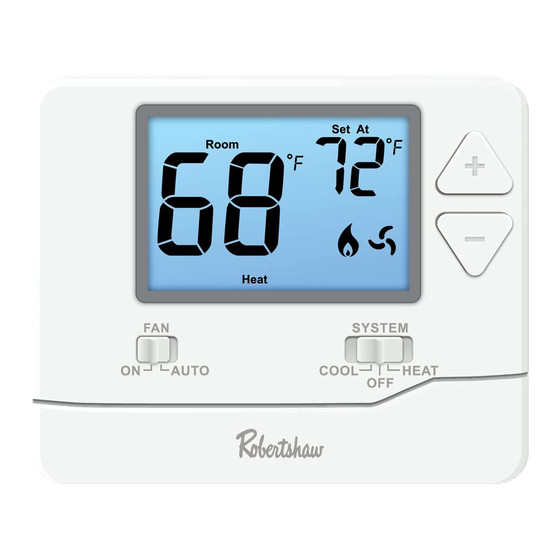

    OPERACIÓN DEL TERMOSTATO Set At Room Cool SYSTEM COOL OFF HEAT AUTO a Pantalla LCD d Botones del punto de ajuste de la temperatura b Interruptor del ventilador e Cubierta de las pilas para c Interruptor del sistema cambio fácil...
  • Página 5 OPERACIÓN DEL TERMOSTATO a Pantalla LCD d Botones del punto de ajuste Consulte la página 6 para de la temperatura obtener detalles sobre la lectura Presione los botones + o - para de esta pantalla. seleccionar la temperatura ambiente deseada. b Interruptor del ventilador Seleccione ON (ENCENDIDO) e Cubierta de las pilas para...

  • Página 6: Referencia Rápida Del Termostato

    REFERENCIA RÁPIDA DEL TERMOSTATO Información de la cubierta de las pilas Reemplácelas con 2 pilas alcalinas AAA. 1.5 V AAA 1.5 V AAA Se recomienda usar pilas alcalinas de alta calidad. Use la muesca para el dedo situada en la parte inferior del termostato para abrir la cubierta de las pilas de fácil acceso.
  • Página 7 REFERENCIA RÁPIDA DEL TERMOSTATO Importante El indicador de pila baja aparece cuando es necesario reemplazar las 2 pilas AAA.
  • Página 8 REFERENCIA RÁPIDA DEL TERMOSTATO Temperatura ambiente: Temperatura del punto de ajuste: Muestra la temperatura del punto de Indica la temperatura ajuste seleccionado. ambiente actual. Set At Room NOTA: La función de Indicadores de Indicador de pila baja: retardo del compresor está funcionamiento del Reemplace las pilas activa si estos iconos están...

  • Página 9: Ajuste Del Diferencial/Variación De La Temperatura

    AJUSTE DEL DIFERENCIAL DE TEMPERATURA DIFERENCIAL O VARIACIÓN DE CALEFACCIÓN Seleccione HEAT (CALOR) con el interruptor del sistema, mantenga presionados los botones + y - al mismo tiempo durante 3 segundos para acceder a la configuración de HEAT SWING (VARIACIÓN DE CALOR). Use la tecla + o - para ajustar la variación desde ±0.2 °F a ±2 °F.

  • Página 10: Configuración De La Instalación

    CONFIGURACIÓN DE LA INSTALACIÓN Seleccione OFF (APAGADO) con el interruptor del sistema, mantenga presionados los botones + y - al mismo tiempo durante 3 segundos para acceder a la configuración CALIBRATION (CALIBRACIÓN). Utilice el botón + para ajustar la temperatura desde -4 °F a +4 °F. A continuación, presione el botón - para acceder al ajuste de F (Fahrenheit) o C (Celsius), use + para seleccionar una opción.

  • Página 11: Designaciones De Los Terminales

    DESIGNACIONES DE LOS TERMINALES RH .... 24 V CA (fuente de alimentación del sistema) HEAT (CALOR) RC .... 24 V CA (fuente de alimentación del sistema) COOL (FRÍO) C ....Común 24 V CA (fuente de alimentación del sistema) W ....CALOR Y ....
  • Página 12 Atención al cliente +1.800.304.6563 Servicio técnico +1.800.445.8299 Escanear con el años de teléfono para HVACCustomerService@robertshaw.com garantía obtener información www.robertshaw.com • 352-00309-001SP limitada de la garantía...
